4 Ustawienie i uruchomienie Instru kcja eksploatacji SIPLACE seria X 4.2 Infrastruktura mie jsca ustawienia O d wersji oprogra mowania 706.1 SP1 Wydanie 10/2014 236 4.2.3 Zasilanie elektryczne 4 Rys. 4.2 - 2 Umiejscowien…
Instrukcja eksploatacji SIPLACE seria X 4 Ustawienie i uruchomienie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 4.2 Infrastruktura miejsca ustawienia
235
4.2.2.2 Przyłącze sprężonego powietrza na automacie
4

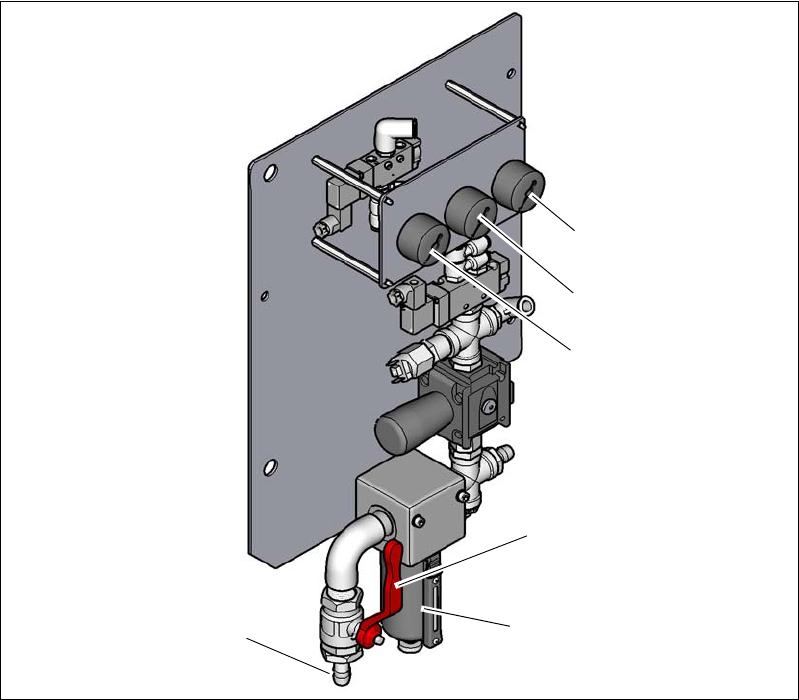

Rys. 4.2 - 1 Agregat sprężonego powietrza automatu
Legenda do rysunku 4.2 - 1
(1) Manometr ciśnienia zasilania części maszyny
Ciśnienie wymagane: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (zakres wskazań 0 - 1,0 MPa, 0 - 10 bar)
(2) Manometr ciśnienia zasilania dla portali 1 i 4
Ciśnienie zadane: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (zakres wskazań 0 - 1,0 MPa, 0 - 10 bar)
(3) Ciśnieniomierz do ciśnienia wejściowego
Ciśnienie zadane: 0,5 - 1,0 MPa, 5 - 10 bar (zakres wskazań: 0 - 1,0 MPa, 0 - 10 bar)
(4) Kurek odcinający w pozycji "OTW."
(5) Filtr sprężonego powietrza
(6) Przyłącze sprężonego powietrza
(6)
(1)
(2)
(3)
(5)
(4)
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE seria X
4.2 Infrastruktura miejsca ustawienia Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
236
4.2.3 Zasilanie elektryczne
4

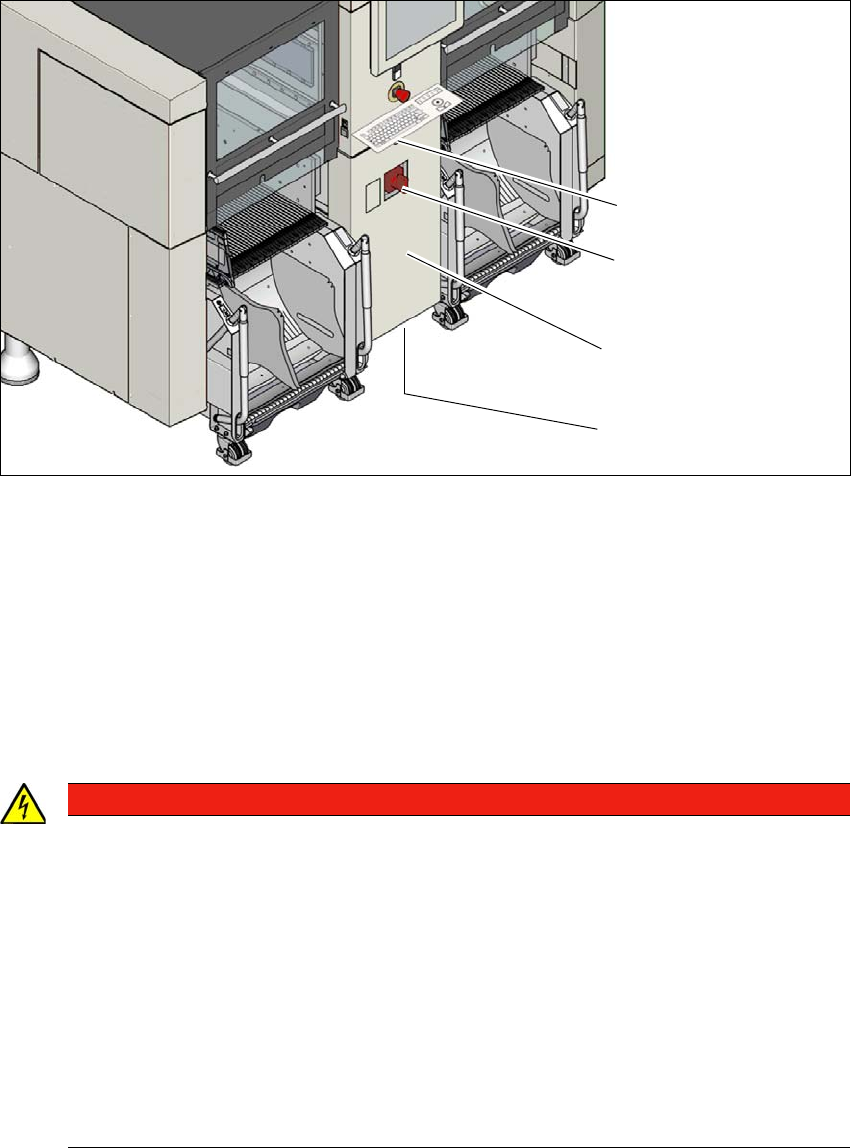

Rys. 4.2 - 2 Umiejscowienie przyłączy zasilania prądem elektrycznym na automacie (przykład SIPLACE X2 S / X3 S
/ X4 S)
(1) Blokada
(2) Wyłącznik główny z zabezpieczeniem przed ponownym włączeniem
(3) Panel zasilania elektrycznego (za osłoną)
(4) Przewód zasilający
4.2.3.1 Wskazówki ostrzegające przed zagrożeniami
4
(1)
(2)
(3)
(4)
ZAGROŻENIE
Zagrożenie spowodowane napięciem elektrycznym!
Automat jest zasilany napięciem sieciowym 3x200V~, 3x208V~, 3x220V~, 3 x 230
V~, 3x380V~, 3x400V~ lub 3x415V~ ± 5%, 50/60Hz. Części urządzenia przewo-
dzą więc napięcia grożące śmiercią - nawet przy wyłączonym wyłączniku głównym.
Nieprawidłowe obchodzenie się z automatem może doprowadzić do śmierci lub ciężkie-
go uszkodzenia ciała, a także do znacznych szkód materialnych.
Dlatego należy przestrzegać obowiązujących przepisów o zapobieganiu wypadkom
i przepisów DIN (zwłaszcza EN 60204, część 1 lub IEC 60204, część 1) bądź prze-
pisów krajowych.
Osłony panelu zasilania prądowego może otwierać tylko wykwalifikowany lub prze-
szkolony personel.
Instrukcja eksploatacji SIPLACE seria X 4 Ustawienie i uruchomienie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 4.2 Infrastruktura miejsca ustawienia
237
4.2.3.2 Kontrola zasilania sieciowego
Sprawdzić, czy zasilanie sieciowe odpowiada wymaganiom maszyny (patrz tabela w rozdziale
3.2
, strona 123).
4
4.2.3.3 Sieciowy kabel zasilający - specyfikacja
Odnośnie zasilania sieciowego automatu obowiązują klienta następujące specyfikacje:
– 5 x 2,5 mm² przy 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ przy długościach kabli do 20 m między
rozdzielaczem a przyłączem sieciowym automatu montażowego po stronie klienta. Przy dłu-
gości przewodu powyżej 20 m - 5 x 4 mm².
– 5 x 4 mm² przy 3 x 200 V~/ 3 x 208 V~ / 3 x 220 V~ / 3 x 230 V~ przy długościach kabli do 20
m między rozdzielaczem a przyłączem sieciowym automatu montażowego po stronie klienta.
Przy długości kabla powyżej 20 m 5 x 6 mm².
Kodowanie barwne żył zależy od kraju przeznaczenia użytkownika instalacji.
4
WSKAZÓWKA
Szczytowe obciążenia zasilania prądem elektrycznym
Ze względów technicznych w zasilaniu elektrycznym występują obciążenia szczytowe.
W razie potrzeby należy dowiedzieć się o impedancję sieci w lokalnym zakładzie
energetycznym.
OSTRZEŻENIE
Jednoznaczne oznaczenie przewodów elektrycznych!
Przewody elektryczne każdego automatu i zainstalowanych opcji muszą być jedno-
znacznie oznakowane i musi istnieć możliwość ich jednoznacznego przyporządkowania.
Obowiązują przepisy kraju, w którym automat będzie eksploatowany.
