Instrukcja eksploatacji SIPLACE seria X 4 Ustawienie i uruchomienie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 4.2 Infrastruktura miejsca ustawienia
237
4.2.3.2 Kontrola zasilania sieciowego
Sprawdzić, czy zasilanie sieciowe odpowiada wymaganiom maszyny (patrz tabela w rozdziale
3.2
, strona 123).
4
4.2.3.3 Sieciowy kabel zasilający - specyfikacja
Odnośnie zasilania sieciowego automatu obowiązują klienta następujące specyfikacje:
– 5 x 2,5 mm² przy 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ przy długościach kabli do 20 m między
rozdzielaczem a przyłączem sieciowym automatu montażowego po stronie klienta. Przy dłu-
gości przewodu powyżej 20 m - 5 x 4 mm².
– 5 x 4 mm² przy 3 x 200 V~/ 3 x 208 V~ / 3 x 220 V~ / 3 x 230 V~ przy długościach kabli do 20
m między rozdzielaczem a przyłączem sieciowym automatu montażowego po stronie klienta.
Przy długości kabla powyżej 20 m 5 x 6 mm².
Kodowanie barwne żył zależy od kraju przeznaczenia użytkownika instalacji.
4
WSKAZÓWKA
Szczytowe obciążenia zasilania prądem elektrycznym
Ze względów technicznych w zasilaniu elektrycznym występują obciążenia szczytowe.
W razie potrzeby należy dowiedzieć się o impedancję sieci w lokalnym zakładzie
energetycznym.
OSTRZEŻENIE
Jednoznaczne oznaczenie przewodów elektrycznych!
Przewody elektryczne każdego automatu i zainstalowanych opcji muszą być jedno-
znacznie oznakowane i musi istnieć możliwość ich jednoznacznego przyporządkowania.
Obowiązują przepisy kraju, w którym automat będzie eksploatowany.
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE seria X
4.2 Infrastruktura miejsca ustawienia Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
238
4.2.3.4 Przyłącze sieciowe - konfiguracja w momencie dostawy
Przyłącze sieciowe jest odpowiednio konfigurowane przy ekspedycji maszyny, w zależności od
zasilania sieciowego.
– Maszyna jest skonfigurowana na napięcia 200V AC, 220V AC albo 230V AC.
W maszynie znajduje się przewód przyłączeniowy BEZ wtyczki. 4
4

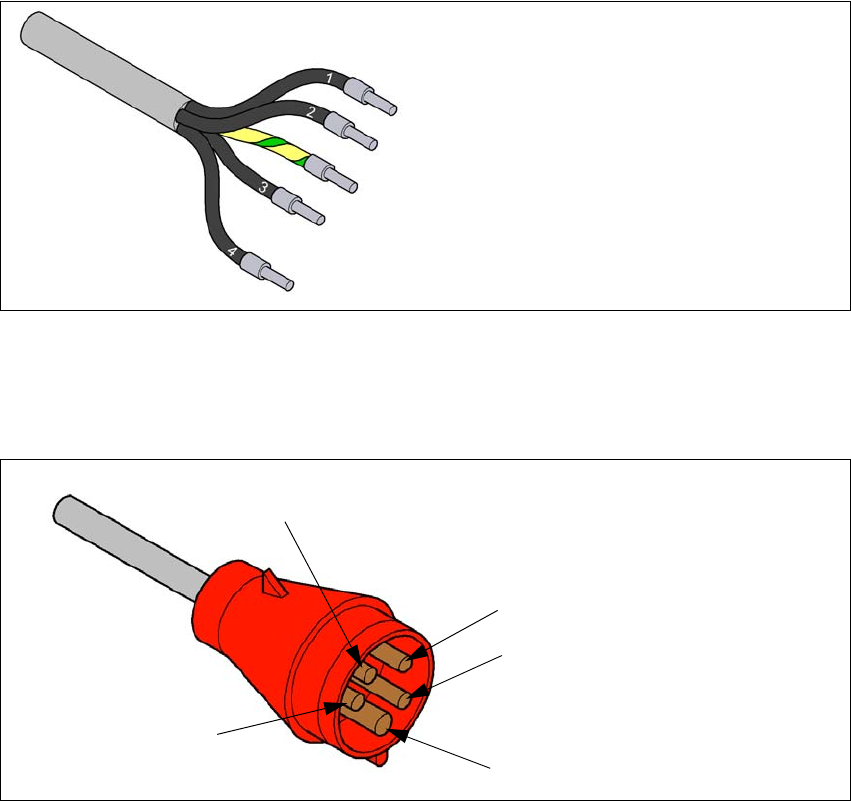

Rys. 4.2 - 3 Oznaczenie żył w przewodzie zasilającym
– Maszyna jest skonfigurowana na napięcia 380V AC, 400V AC albo 415V AC.
Przewód przyłączeniowy maszyny POSIADA wtyczkę Cekon. 4
4
Rys. 4.2 - 4 Układ połączeń we wtyczce Cekon
1 = (L1): faza prądu trójfazowego
2 = (L2): faza prądu trójfazowego
3 = (L3): faza prądu trójfazowego
4 = (N): przewód zerowy
zielonożółty = (PE): przewód ochronny
PE
L1
L2
L3
N
Instrukcja eksploatacji SIPLACE seria X 4 Ustawienie i uruchomienie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 4.2 Infrastruktura miejsca ustawienia
239
4.2.3.5 Podłączanie sieciowego kabla zasilającego
4

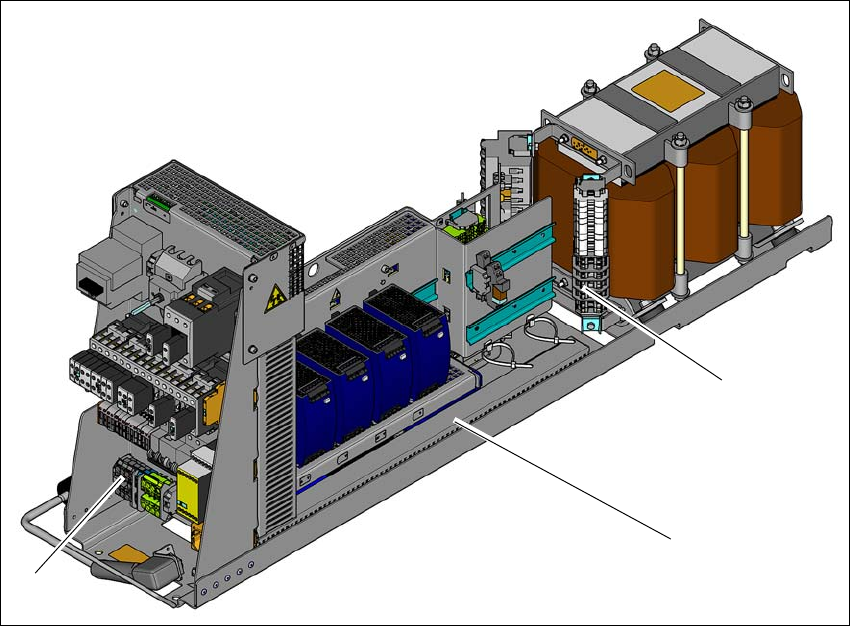

Rys. 4.2 - 5 Pole zaciskowe do podłączenia kabla sieciowego
(1) Pole zacisków (zaciski pierwotne transformatora prądu trójfazowego)
(2) Moduł zasilania prądem elektrycznym
(3) Sieciowe zaciski przyłączeniowe
Na każdym końcu żyły zacisnąć zacisk tulejkowy.
Poprowadzić kabel zasilania sieciowego do zacisków przyłącza sieciowego (poz. 3).
Podłączyć kabel do zacisków przyłącza sieciowego (poz. 3).
(L1): faza prądu trójfazowego 4
(L2): faza prądu trójfazowego 4
(L3): faza prądu trójfazowego 4
(N): przewód zerowy 4
(PE): przewód ochronny PE 4
Zapewnić dostatecznie duży promień gięcia. Żyły nie mogą być załamane.
Ustalić kabel zasilania za pomocą opasek samozaciskowych.
(1)
(2)
(3)
