Instrukcja eksploatacji SIPLACE se ria X 4 Ustawienie i uruchomienie Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 4.2 Infrastruktura miejsca ustawienia 239 4.2.3.5 Pod łą czanie siecioweg o kabla zasilaj ą cego 4 R…
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE seria X
4.2 Infrastruktura miejsca ustawienia Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
238
4.2.3.4 Przyłącze sieciowe - konfiguracja w momencie dostawy
Przyłącze sieciowe jest odpowiednio konfigurowane przy ekspedycji maszyny, w zależności od
zasilania sieciowego.
– Maszyna jest skonfigurowana na napięcia 200V AC, 220V AC albo 230V AC.
W maszynie znajduje się przewód przyłączeniowy BEZ wtyczki. 4
4
Rys. 4.2 - 3 Oznaczenie żył w przewodzie zasilającym
– Maszyna jest skonfigurowana na napięcia 380V AC, 400V AC albo 415V AC.
Przewód przyłączeniowy maszyny POSIADA wtyczkę Cekon. 4
4
Rys. 4.2 - 4 Układ połączeń we wtyczce Cekon
1 = (L1): faza prądu trójfazowego
2 = (L2): faza prądu trójfazowego
3 = (L3): faza prądu trójfazowego
4 = (N): przewód zerowy
zielonożółty = (PE): przewód ochronny
PE
L1
L2
L3
N
Instrukcja eksploatacji SIPLACE seria X 4 Ustawienie i uruchomienie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 4.2 Infrastruktura miejsca ustawienia
239
4.2.3.5 Podłączanie sieciowego kabla zasilającego
4
Rys. 4.2 - 5 Pole zaciskowe do podłączenia kabla sieciowego
(1) Pole zacisków (zaciski pierwotne transformatora prądu trójfazowego)
(2) Moduł zasilania prądem elektrycznym
(3) Sieciowe zaciski przyłączeniowe
Na każdym końcu żyły zacisnąć zacisk tulejkowy.
Poprowadzić kabel zasilania sieciowego do zacisków przyłącza sieciowego (poz. 3).
Podłączyć kabel do zacisków przyłącza sieciowego (poz. 3).
(L1): faza prądu trójfazowego 4
(L2): faza prądu trójfazowego 4
(L3): faza prądu trójfazowego 4
(N): przewód zerowy 4
(PE): przewód ochronny PE 4
Zapewnić dostatecznie duży promień gięcia. Żyły nie mogą być załamane.
Ustalić kabel zasilania za pomocą opasek samozaciskowych.
(1)
(2)
(3)
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE seria X
4.2 Infrastruktura miejsca ustawienia Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
240
4.2.3.6 Kontrola przyłączy w układzie pierwotnym transformatora trójfazowego T1
Strona pierwotna transformatora prądu trójfazowego musi być skonfigurowana na każdorazowe
napięcie zasilające.
Z tego powodu należy sprawdzić na listwie zacisków (poz.1), czy strona pierwotna transfor-
matora prądu trójfazowego (przewód w poz. ) jest prawidłowo podłączona do napięcia zasi-
lającego.
4

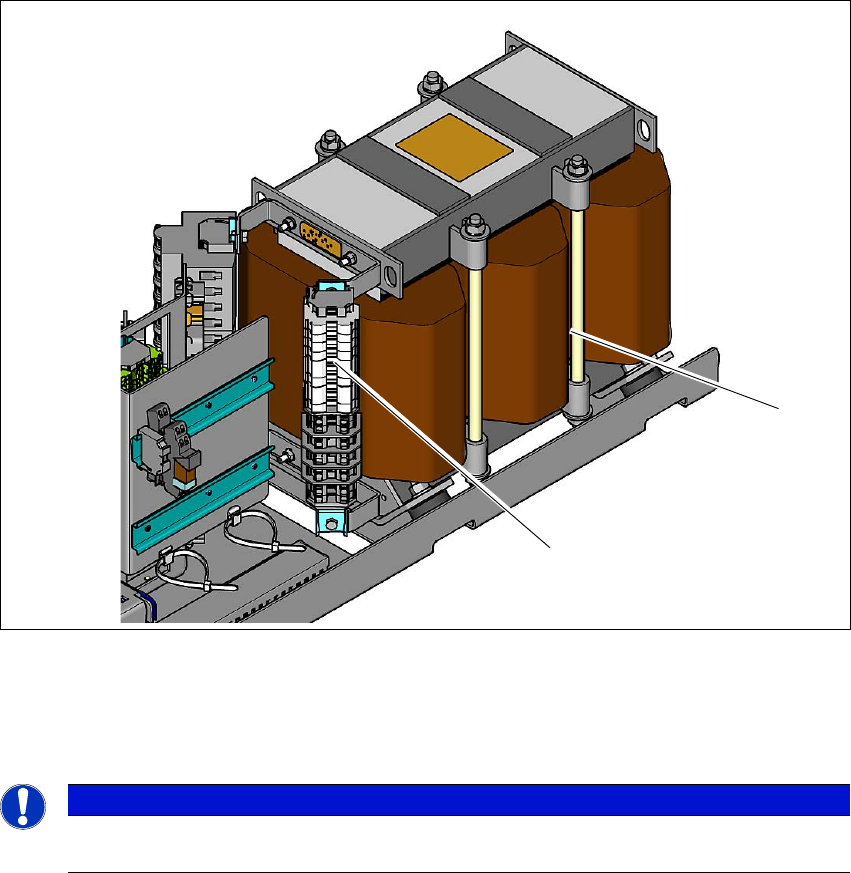

Rys. 4.2 - 6 Pole zaciskowe układu pierwotnego transformatora trójfazowego T1
(1) Pole zacisków z przyłączami pierwotnymi transformatora prądu trójfazowego
(2) Transformator prądu trójfazowego
4
Na poniższym przeglądzie przedstawiono możliwości podłączania napięć pierwotnych transfor-
matora prądu trójfazowego.
WSKAZÓWKA
Przewód zasilający dla Japonii północnej (3 x 200 V~) i przewód zasilający w USA
(3 x 208 V~) są podłączane do zacisków 3 x 204 V~.
(1)
(2)
