4.3.6 Wstępne ustawianie wysokości transportera płytek drukowanych

 Wsunąć widły wózka widłowego pod automat, jak przedstawiono na rys. 4.3 - 2.

Rys. 4.3 - 2 Powierzchnie podporowe - widły równolegle do kierunku transportu POD (przykład SIPLACE X2 S / X3

X4 S)

(1) Powierzchnie przyłożenia wideł wózka widłowego

Przed podniesieniem automatu zastosuj się koniecznie do poniższych wskazówek, aby uniknąć

nieodwracalnych uszkodzeń automatu:

OSTRZEŻENIE

Niebezpieczeństwo uszkodzenia na skutek zbyt dużego odstępu wideł!

Odstęp nóżek maszyny wynosi 776 mm. Zwiększenie odstępu wideł, przez co automat

zostanie podniesiony za boczne elementy ramy, może prowadzić do deformacji ramy

maszyny.

 Rozstawić widły na tyle, aby znajdowały się one zawsze w obszarze obu nóżek ma-

szyny (patrz rys. 4.3 - 2

, strona 248).

Instrukcja eksploatacji SIPLACE seria X 4 Ustawienie i uruchomienie

Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 4.3 Ustawianie automatu

249

 Podnieść automat wózkiem widłowym na wysokość ok. 35 cm. W ten sposób unikniesz ry-

zyka urazu stóp w razie przypadkowego opuszczenia maszyny.

Automat stoi na 6 łapach.

–4 zewnętrzne łapy maszyny (poz. 1 na rys. 4.3 - 4

, strona 250 )

–Zewnętrzna łapa maszyny do wysokości transportowych POD 900, 930 i 950

długość 439 mm, nr artykułu 03000890-02 (poz. 1 na rys. 4.3 - 3

–2 środkowe łapy maszyny (poz. 2 na rys. 4.3 - 4

, strona 250) z 2 elementami dystansowymi

(poz. 3 i poz. 4 na rys. 4.3 - 4

, strona 250) do regulacji wysokości, o ile to konieczne.

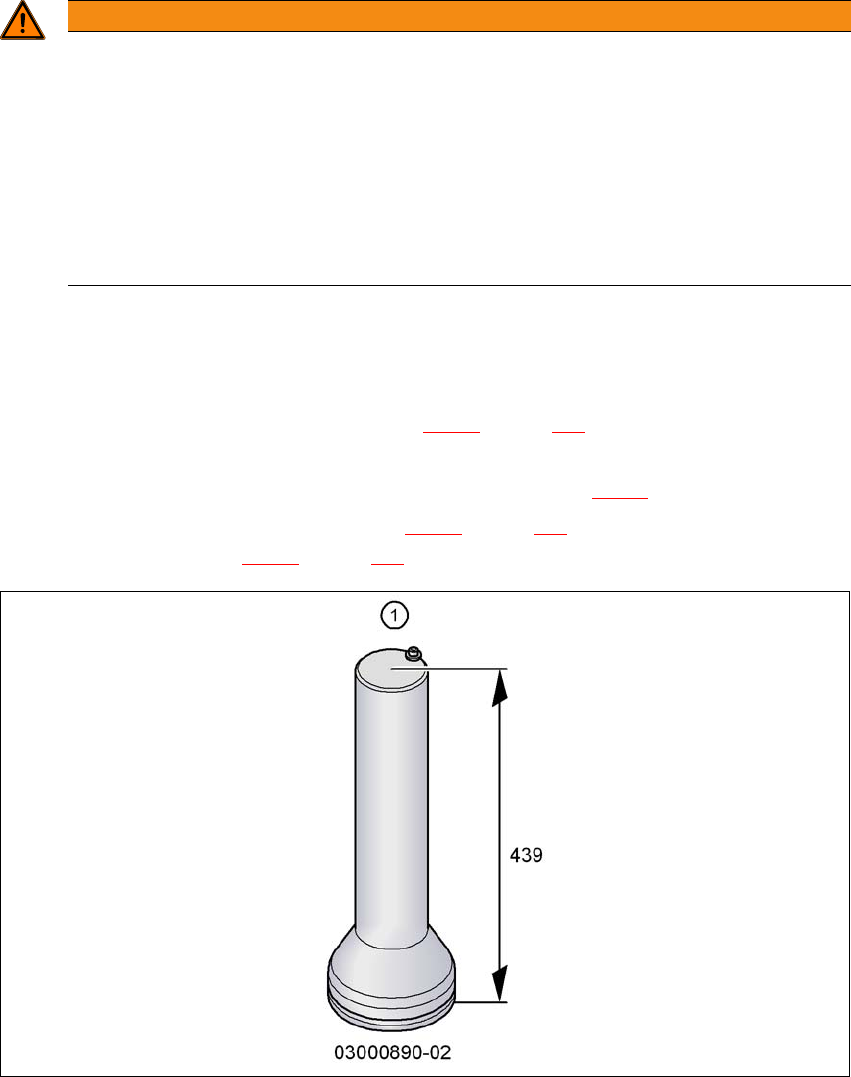

Rys. 4.3 - 3 Zewnętrzne łapy maszyny - dwa wykonania (wymiary w milimetrach)

OSTRZEŻENIE

Niebezpieczeństwo uszkodzenia na skutek jednostronnego obciążenia!

Jednostronne obciążenie nóżek maszyny np. na skutek przechylenia się automatu może

spowodować deformację zamocowania nóżek maszyny.

 Zwracaj uwagę, aby podczas podnoszenia automatu widły były równomiernie obcią-

żone.

 Zastosuj stabilną podkładkę między widłami a automatem.

 Drugiej osobie zlecić obserwację podnoszenia automatu i dopilnować, aby automat

nie przechylił się bok.

4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE seria X

4.3 Ustawianie automatu Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014

250

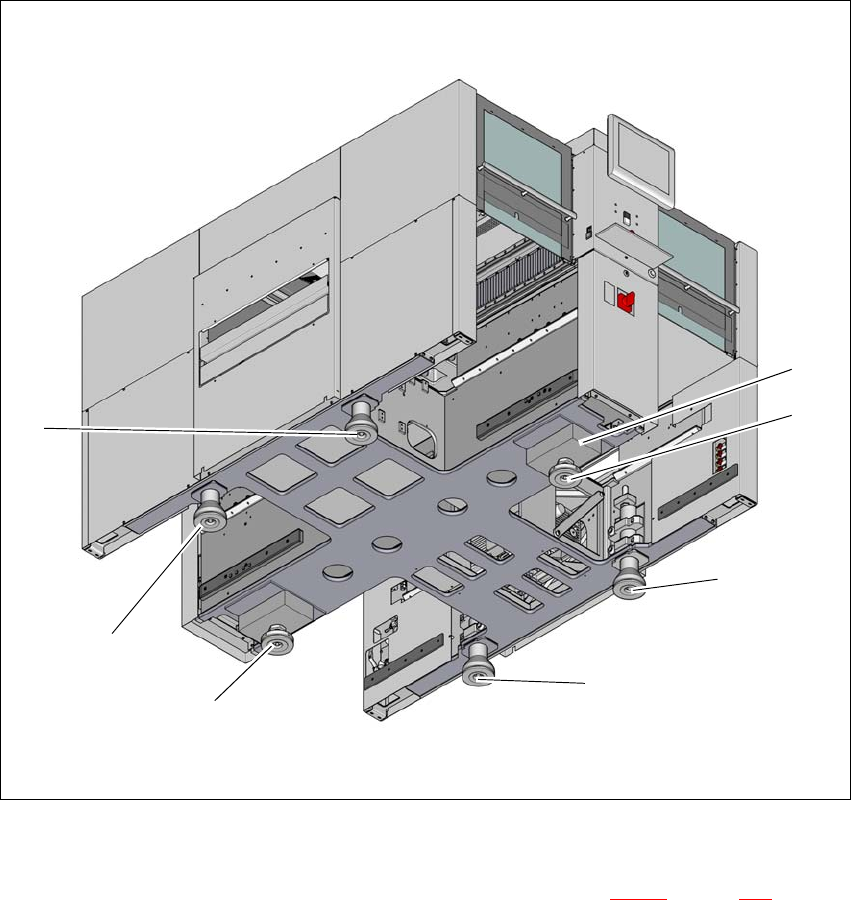

Rys. 4.3 - 4 Łapy maszyny w automacie (przykład SIPLACE X2 S / X3 S / X4 S)

(1) Zewnętrzna łapa maszyny, 4 x, 2 warianty wykonania (patrz rys. 4.3 - 3, strona 249 )

(2) Środkowa łapa maszyny, 2 x

(3) Element dystansowy po stronie panelu zasilania prądowego

(2)

(1)

(3)
