4 Ustawienie i uruchomienie Instru kcja eksploatacji SIPLACE seria X 4.3 Ustawianie automatu Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 250 4 Rys. 4.3 - 4 Ł apy maszyny w automacie (przyk ł ad SIPLACE X2 S / X3 S…
Instrukcja eksploatacji SIPLACE seria X 4 Ustawienie i uruchomienie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 4.3 Ustawianie automatu
249
4
Podnieść automat wózkiem widłowym na wysokość ok. 35 cm. W ten sposób unikniesz ry-
zyka urazu stóp w razie przypadkowego opuszczenia maszyny.
Automat stoi na 6 łapach.
–4 zewnętrzne łapy maszyny (poz. 1 na rys. 4.3 - 4
, strona 250 )
–Zewnętrzna łapa maszyny do wysokości transportowych POD 900, 930 i 950
długość 439 mm, nr artykułu 03000890-02 (poz. 1 na rys. 4.3 - 3
).
–2 środkowe łapy maszyny (poz. 2 na rys. 4.3 - 4
, strona 250) z 2 elementami dystansowymi
(poz. 3 i poz. 4 na rys. 4.3 - 4
, strona 250) do regulacji wysokości, o ile to konieczne.
4
Rys. 4.3 - 3 Zewnętrzne łapy maszyny - dwa wykonania (wymiary w milimetrach)
OSTRZEŻENIE
Niebezpieczeństwo uszkodzenia na skutek jednostronnego obciążenia!
Jednostronne obciążenie nóżek maszyny np. na skutek przechylenia się automatu może
spowodować deformację zamocowania nóżek maszyny.
Zwracaj uwagę, aby podczas podnoszenia automatu widły były równomiernie obcią-
żone.
Zastosuj stabilną podkładkę między widłami a automatem.
Drugiej osobie zlecić obserwację podnoszenia automatu i dopilnować, aby automat
nie przechylił się bok.
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE seria X
4.3 Ustawianie automatu Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
250
4
Rys. 4.3 - 4 Łapy maszyny w automacie (przykład SIPLACE X2 S / X3 S / X4 S)
4
(1) Zewnętrzna łapa maszyny, 4 x, 2 warianty wykonania (patrz rys. 4.3 - 3, strona 249 )
(2) Środkowa łapa maszyny, 2 x
(3) Element dystansowy po stronie panelu zasilania prądowego
(2)
(2)
(1)
(1)
(1)
(1)
(3)
Instrukcja eksploatacji SIPLACE seria X 4 Ustawienie i uruchomienie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 4.3 Ustawianie automatu
251
4.3.6.1 Wstępna regulacja wysokości środkowych nóżek maszyny
Najpierw ustaw wstępnie środkowe łapy maszyny. Zależnie od wysokości automatu należy przy-
kręcić na spodzie w odpowiednim położeniu element dystansowy.
Ustawianie wysokości transportera płytek drukowanych 900 mm 4
Do wysokości transportera płytek drukowanych 900 mm jest potrzebny element dystansowy.
Należy go ustawić tak, aby bok 90 mm był ustawiony pionowo a otwór do środkowej łapy ma-
szyny był skierowany do dołu.
4
4
4
4
4
4
4
4
4
4
4
4

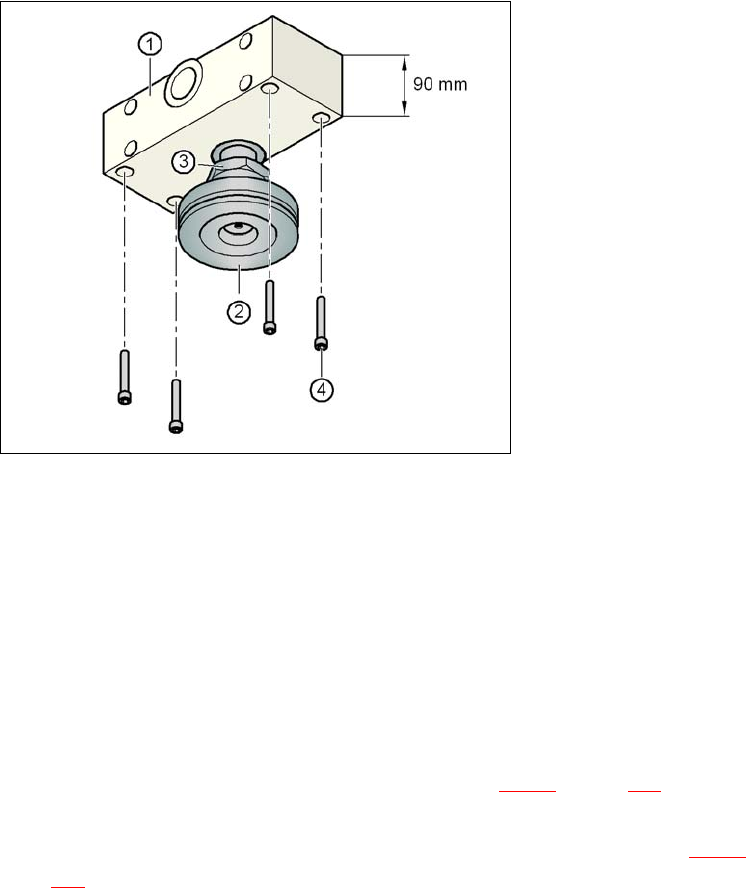

Rys. 4.3 - 5 Ustawianie elementu dystansowego do wysokości transportera 900 mm
4
(1) Wysokość elementu dystansowego 90 mm
(2) Środkowa łapa maszyny
(3) Przeciwnakrętka M24
(4) Śruba imbusowa M12x80, 4 szt.
Wkręć gwint środkowej łapy maszyny w otwór na spodzie elementu dystansowego.
Ustaw oba elementy dystansowe na spodzie maszyny w następujący sposób.
– Otwór elementu dystansowego na panelu zasilania prądowego wskazuje w kierunku
transportu płytki drukowanej (patrz punkt 4 na rys. 4.3 - 4
, strona 250).
– Otwór elementu dystansowego po stronie zasilania prądowego wskazuje w kierunku od-
wrotnym do kierunku transportu płytki drukowanej (patrz punkt 3 na rys. 4.3 - 4
, strona
250
).
