4 Ustawienie i uruchomienie Instru kcja eksploatacji SIPLACE seria X 4.3 Ustawianie automatu Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 260 4 Rys. 4.3 - 1 1 Wst ę pna regula cja wysoko ś ci zewn ę trznych nó ż ek…
Instrukcja eksploatacji SIPLACE seria X 4 Ustawienie i uruchomienie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 4.3 Ustawianie automatu
259
4

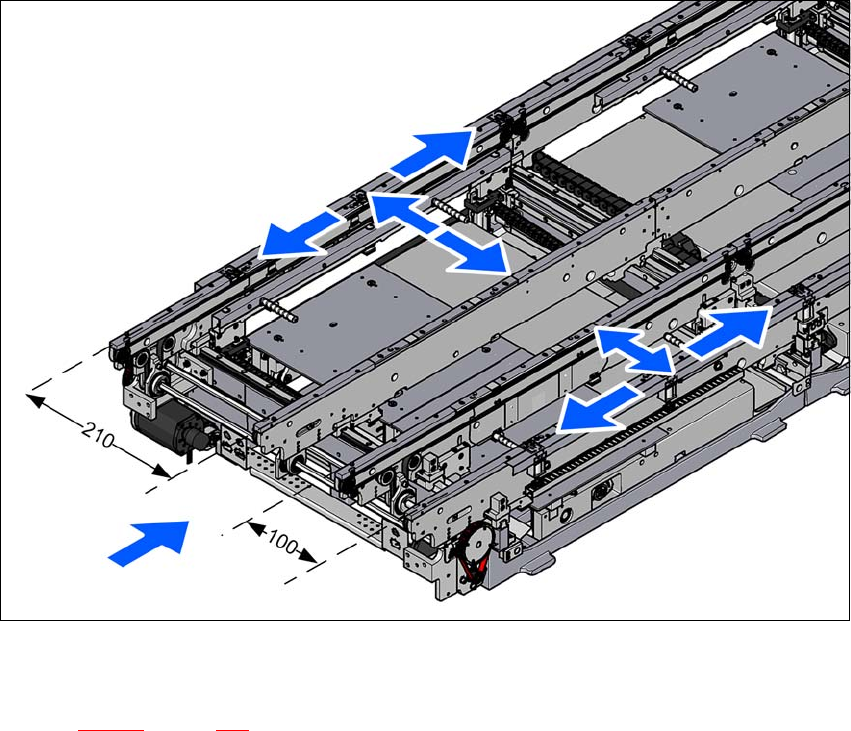

Rys. 4.3 - 10 Justowanie automatu w osi X i w osi Y
Wyjustuj śrubę nastawczą przy użyciu klucza widełkowego o RK 36 M24x2x120 (poz. 1 na
rys. 4.3 - 11
, strona 260) tak, aby przy oczekiwanej wysokości transportowej płytki drukowa-
nej libella poziomnicy nie wskazywała odchyłki od punktu zerowego.
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE seria X
4.3 Ustawianie automatu Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
260
4

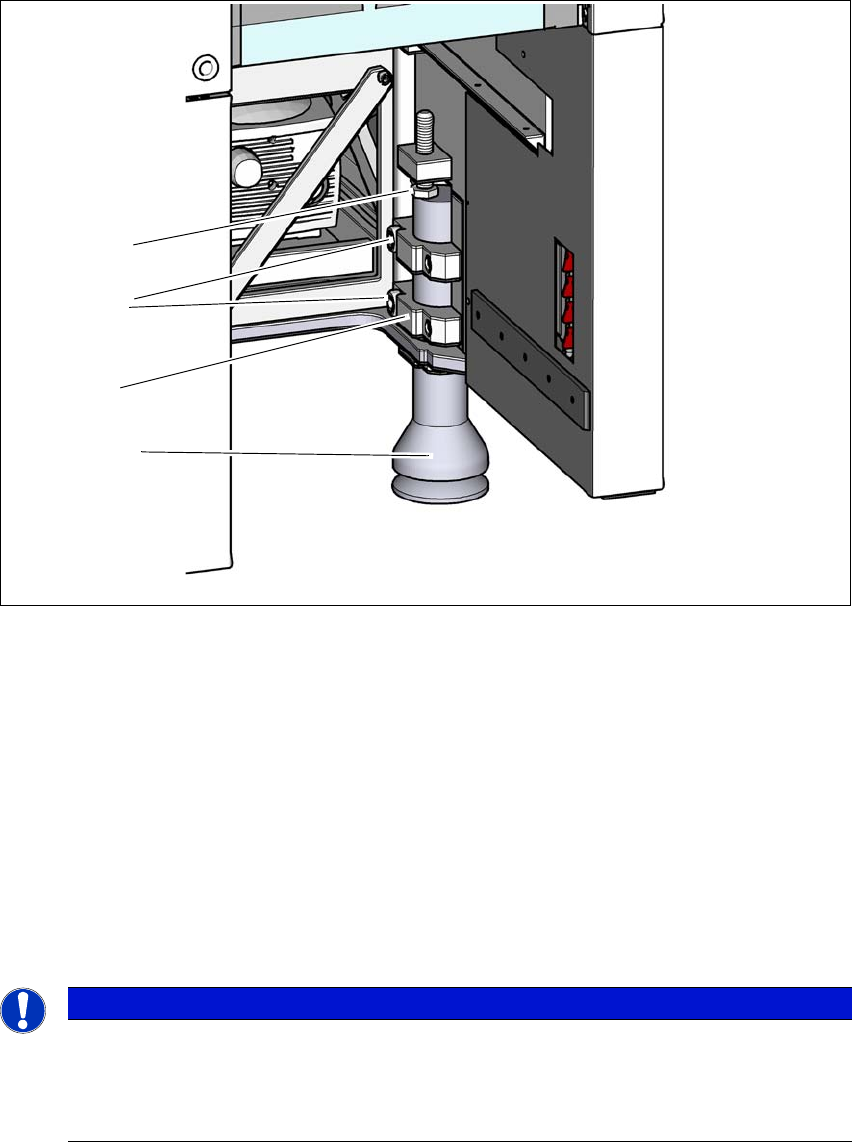

Rys. 4.3 - 11 Wstępna regulacja wysokości zewnętrznych nóżek maszyny
(1) Śruba nastawcza M24x120 do justowania wysokości (M24x100 przy 900 mm wysokości
maszyny)
(2) Zewnętrzna łapa maszyny
(3) Element zaciskowy
(4) Śruba z łbem walcowym o gnieździe sześciokątnym M24x90
Skontroluj wymaganą wysokość transportera płytek drukowanych.
Po ustawieniu (wypoziomowaniu) automatu, dokręć kluczem dynamometrycznym śruby im-
busowe M24x90 (poz. 4) w celu zaciśnięcia zacisków na wszystkich zewnętrznych łapach
maszyny (poz. 3).
4
Wykręć środkowe łapy maszyny kluczem hakowym 135 - 145 tak, aby mocno oparły się na
podłożu.
WSKAZÓWKA
Wibracje przy mniejszym momencie dokręcającym!
Moment dokręcania wynosi 130 Nm. Przy mniejszym momencie dokręcania automat
mógłby mieć skłonność do wibracji.
Zastosuj wystarczająco duży moment dokręcający.
(4)
(2)
(1)
(3)
Instrukcja eksploatacji SIPLACE seria X 4 Ustawienie i uruchomienie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 4.3 Ustawianie automatu
261
Uważaj, aby nie wykręcać za daleko środkowych łap, co spowoduje rozregulowanie ustawie-
nia automatu.
4
Rys. 4.3 - 12 Ustawianie i kontrolowanie środkowej łapy maszyny
Sprawdź jeszcze raz dokładność wypoziomowania automatu za pomocą poziomnicy maszy-
nowej.
Kluczem płaskim RK 65 dokręć przeciwnakrętkę M24 (poz. 3).
(1) Element dystansowy
(2) Środkowa łapa maszyny
(3) Przeciwnakrętka M24
