Instrukcja eksploatacji SIPLACE se ria X 4 Ustawienie i uruchomienie Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 4.3 Ustawianie automatu 263 4.3.9 Zdejmowanie zabezpiecze ń transportowych Zabezpieczenia tr ansport…

4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE seria X
4.3 Ustawianie automatu Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
262
4.3.8.2 Ustawianie automatu systemem transportowym na poduszce powietrznej
Podłożyć cztery poduszki powietrzne układu transportowego z poduszkami powietrznymi pod
punkty przylegania na ramie maszyny.
Podnieś automat i ustaw go względem linii.
Sprawdź odległość do systemu transportu płytek drukowanych sąsiadujących automatów.
Powinien wynosić od 1 mm do 3 mm.
Powoli opuść automat.
4

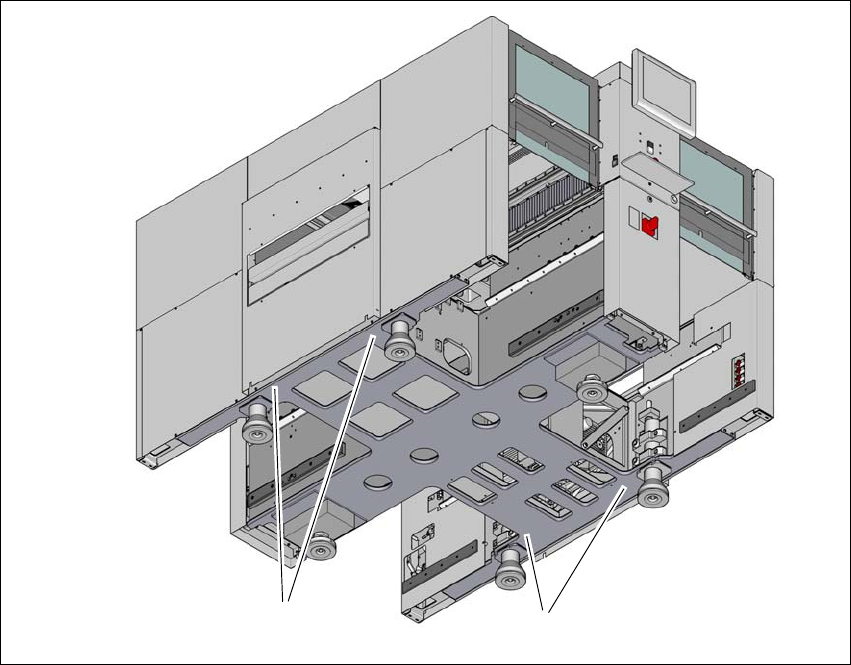

Rys. 4.3 - 13 Pozycje podporowe do systemu transportowego z poduszkami powietrznymi (przykład SIPLACE X2 S /
X3 S / X4 S)
(1) 4 punkty przylegania układu transportowego z poduszkami powietrznymi
(1)
(1)

Instrukcja eksploatacji SIPLACE seria X 4 Ustawienie i uruchomienie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 4.3 Ustawianie automatu
263
4.3.9 Zdejmowanie zabezpieczeń transportowych
Zabezpieczenia transportowe są przykręcone na prowadnicach liniowych. Każdy portal jest za-
bezpieczony na osi X i osi Y dwoma zabezpieczeniami transportowymi.
Zdejmij wszystkie zabezpieczenia transportowe z osi portali.
Przed rozpoczęciem transportu automatu SIPLACE należy zamontować zabezpieczenia
transportowe.
4.3.10 Usuwanie środka antykorozyjnego z prowadnic szynowych
Przed wysyłką automaty są zabezpieczane środkiem antykorozyjnym.
4
4
OSTROŻNIE
Skrócenie żywotności łożysk i prowadnic szynowych!
Jeżeli środek antykorozyjny zmiesza się ze smarem łożyskowym osi, może to spowodo-
wać znaczne skrócenie trwałości łożysk i prowadnic szynowych.
Usuń zabezpieczenie antykorozyjne ze wszystkich osi i łożysk, wykonując pierwsze
przesuwy osi maszyny podczas jej uruchamiania.
Nasmaruj wszystkie osie i łożyska smarem stałym podanym w instrukcji utrzymania.
OSTROŻNIE
Niebezpieczeństwo zniszczenia smaru łożyskowego!
Alkohol zniszczy smar łożyskowy w wózku prowadzącym.
Przy czyszczeniu prowadnic szynowych i podziałek nie wolno dopuścić, aby alkohol
dostał się do wózka prowadzącego.

4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE seria X
4.4 Dopasowanie wózka na podzespoły do wysokości transportera płytek drukowanych Od wersji oprogramowania 706.1 SP1 Wydanie
10/2014
264
4.4 Dopasowanie wózka na podzespoły do wysokości
transportera płytek drukowanych
Wózek na podzespoły można łatwo wyregulować na następujące wysokości transporterów płytek
drukowanych:
900mm 4
930 mm (wysokość standardowa) 4
950 mm (wysokość SMEMA) 4
4

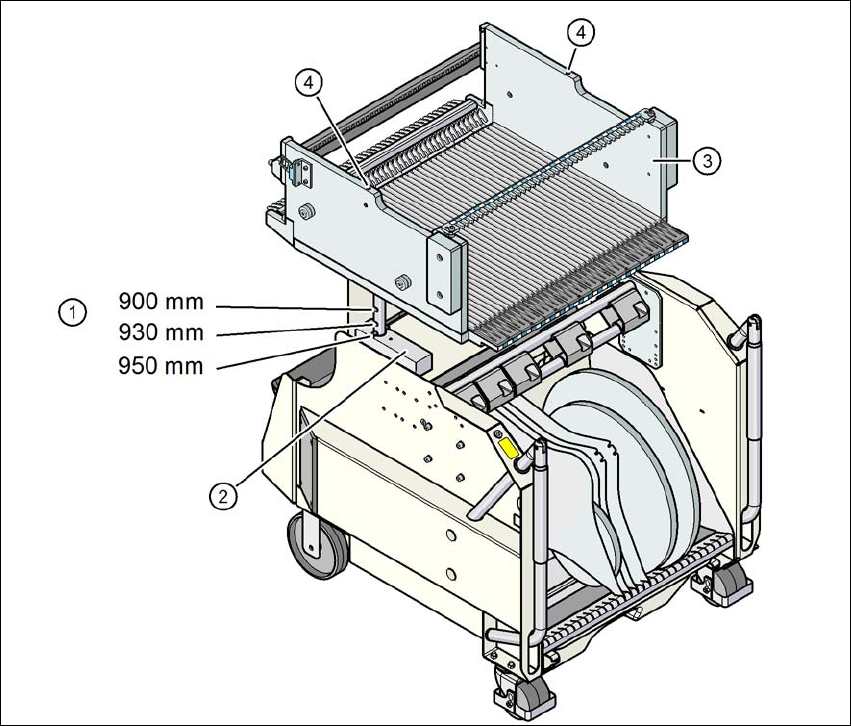

Rys. 4.4 - 1 Wózek na podzespoły
(1) Otwory dla wysokości transporterów płytek drukowanych 900, 930 i 950 mm.
(2) Klocek
(3) Stół na podzespoły
(4) Otwory M8 do mocowania pomocniczego urządzenia montażowego
