5 Zadania przy maszynie Instrukcj a eksploatacji SIPLACE seria X 5.4 Wy łą czanie linii SIPLACE Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 282 5.4 W y łą czanie linii SIPLACE 5 5.4.1 W y łą czanie st acji Aby wy …
Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 5.3 Włączanie linii SIPLACE
281
5

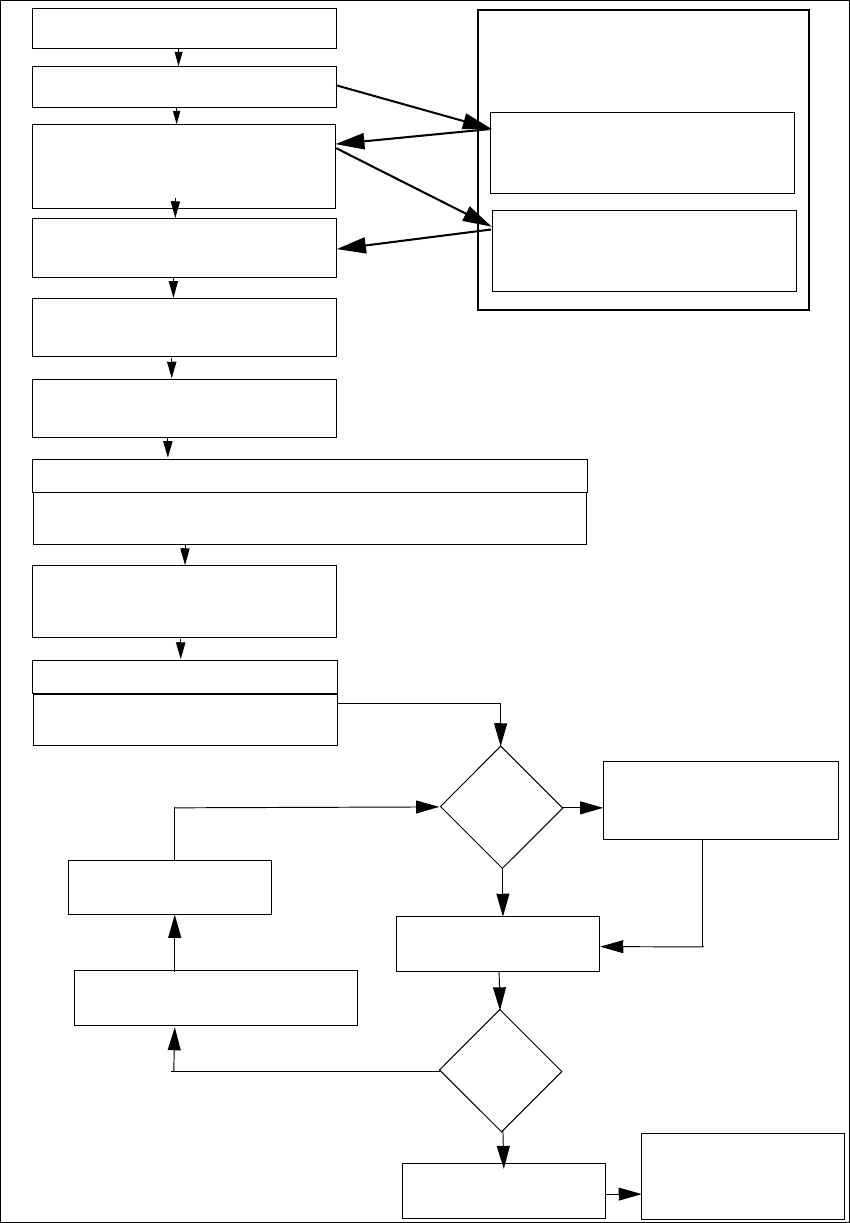

Rys. 5.3 - 2 Schemat synoptyczny "Włączanie linii SIPLACE" (Switching on the SIPLACE line)
Komputer stacyjny
Włączanie
Sprawdzanie uzbrojenia
(ustawianie modułów podajniko-
wych
Programowanie znaczni-
ków
Ładowanie danych pytki drukowanej
Włącz przycisk START
Czekanie na cykl wzorcowania
Wprowadzenie płytki drukowanej
Czekanie na PD
Kontrola uzbrojenia
(jeżeli stół jest oznaczony kolorem
ew. zmiana konfiguracji pipet
Kontrola pipet
Znaczniki
OK?
Błąd ścieżki
Uzbrajanie
Sprawdzanie uzbrojenia
Napełnianie ścieżek
Uzbrajanie
Płytki drukowane na ta-
śmę odbiorczą
Kursywa: Realizacja lub sygnalizacja przez
stanowisko
Tak
Tak
Nie
Nie
Wielkości zadane dla maszyny
Kreator pobierania danych
System programowania zadań
Potwierdzenie przezbrojenia w
Asystencie pobierania
Czcionka pogrubiona: Wykonuje operator
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.4 Wyłączanie linii SIPLACE Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
282
5.4 Wyłączanie linii SIPLACE
5
5.4.1 Wyłączanie stacji
Aby wyłączyć stację, wykonaj następujące operacje:
Zakończ wszystkie procesy uzbrajania tak, aby w maszynie nie było już żadnej płytki druko-
wanej.
Sprawdź, czy osie Z wszystkich głowic uzbrajających znajdują się w swoich skrajnych gór-
nych położeniach.
Sprawdź, czy w głowicach uzbrajających nie zostały podzespoły i w razie potrzeby wyjmij je.
Zamknij oprogramowanie komputera stacyjnego z widoku
Ustawienia --> Ustawienia maszyny --> Wyłączanie maszyny...
Po wyłączeniu komputera wyłącz stację wyłącznikiem głównym.
5.4.2 Zamknięcie SIPLACE Pro (Windows)
Na pasku menu przejdź z SIPLACE Pro na Obiekt --> Zakończ.
Zamknij wszystkie inne programy na komputerze.
W menu Start systemu Windows wybierz opcję Wyłącz.
OSTROŻNIE
Przed wyłączeniem linii wykonaj koniecznie opisaną niżej procedurę.
Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 5.5 Interfejs użytkownika
283
5.5 Interfejs użytkownika
Interfejs użytkownika jest podzielony na następujące części.
5
Rys. 5.5 - 1 Komponenty interfejsu użytkownika w widoku "Produkcja" (na przykładzie maszyny SIPLACE X4i)
Legenda
(1) Pole stanu (wskaźnik stanów i błędów)
(2) Sekcja edycji / Sekcja wskaźnikowa
(3) Pasek symboli
(4) Wiersz informacyjny
(5) Wskaźnik zmienionej konfiguracji i dodatkowych opcji, np. trybu kodu kreskowego
(1)
(2)
(3)
(4)
(5)
