5.5 Interfejs użytkownika
Interfejs użytkownika jest podzielony na następujące części.
5

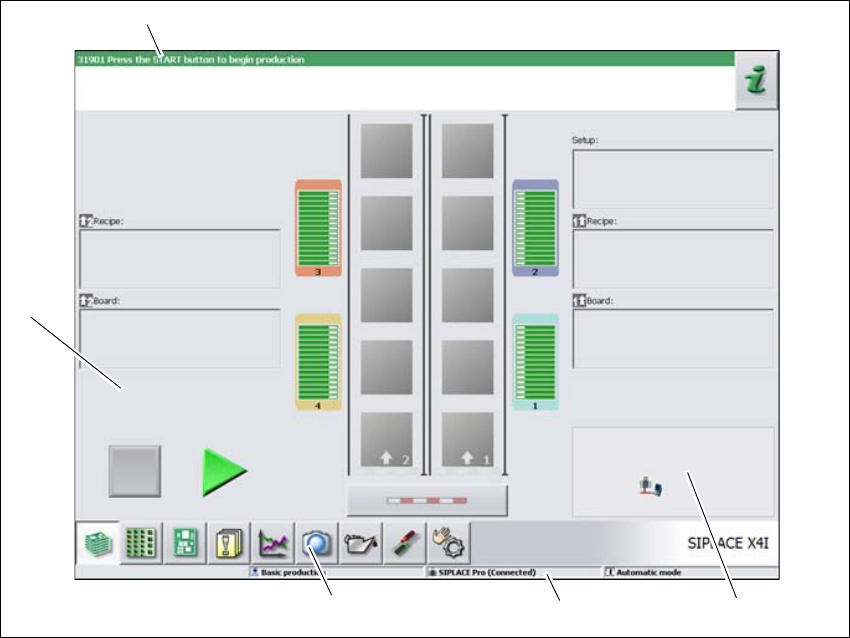

Rys. 5.5 - 1 Komponenty interfejsu użytkownika w widoku "Produkcja" (na przykładzie maszyny SIPLACE X4i)
Legenda
(1) Pole stanu (wskaźnik stanów i błędów)
(2) Sekcja edycji / Sekcja wskaźnikowa
(3) Pasek symboli
(4) Wiersz informacyjny
(5) Wskaźnik zmienionej konfiguracji i dodatkowych opcji, np. trybu kodu kreskowego
(1)
(2)
(3)
(4)
(5)
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.5 Interfejs użytkownika Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
284
5.5.1 Pole stanu
W polu stanu wyświetlany jest aktualny stan maszyny, ostatni błąd i akcja do wykonania.
Z prawej strony pola stanu, zależnie od stanu, wyświetlane są następujące symbole:

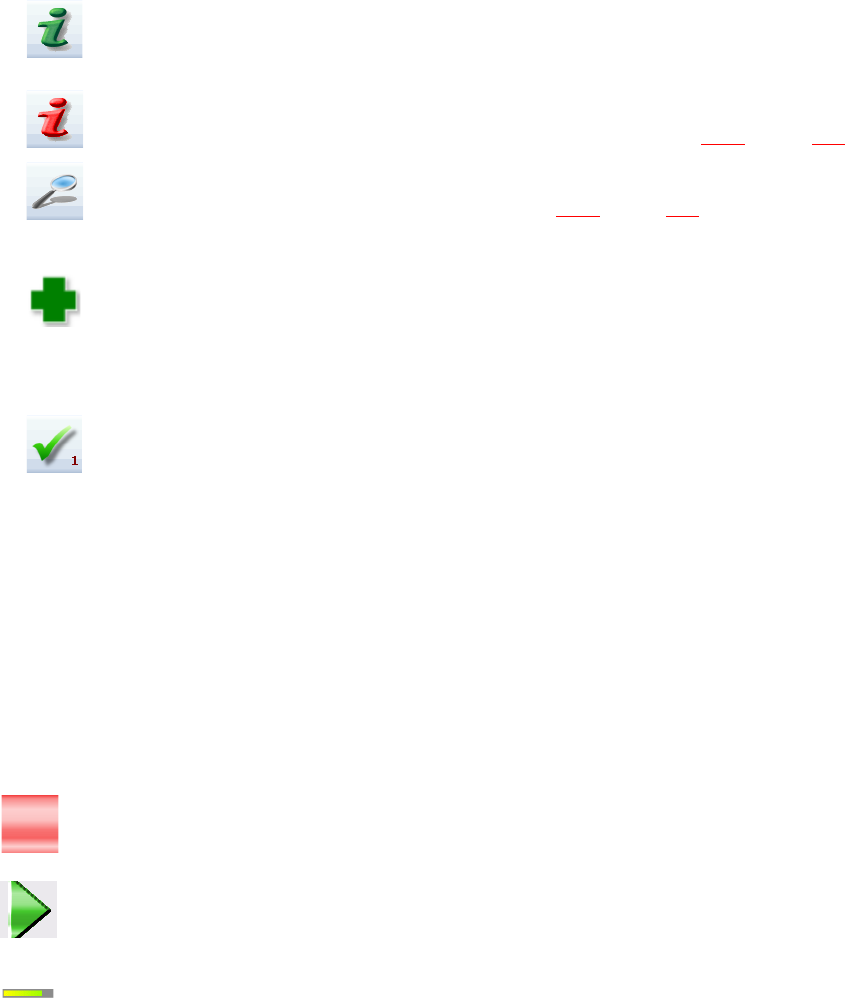

(Zielony) Wywołuje pomoc kontekstową dla aktualnego widoku. Wyświetlane są krótkie objaśnie-
nia wszystkich elementów obsługowych na tym widoku.
(Czerwony) Uruchamia system pomocniczy wyświetlający informacje o możliwych przyczynach
aktualnie występującej usterki i sposobie usunięcia (patrz rozdział 5.6.1
, strona291).
Otwiera okno dialogowe, w którym wyświetlana jest przyczyna usterki, tekst komunikatu o usterce
i data oraz czas wystąpienia usterki (patrz rozdział 5.6.1
, strona291). Z tego miejsca można także
wywołać pomoc dotyczącą aktualnego błędu.
Otwiera widok szczegółowy aktualnego błędu. W tym widoku można bezpośrednio podjąć środki
mające na celu usunięcie błędu (są wyświetlane tylko przy określonych komunikatach o uster-
kach).
Kasuje aktualnie wyświetlany błąd z pola stanu.
5.5.2 Sekcja wskaźnikowa i sekcja edycji
W tej sekcji wyświetlane są przyciski graficzne do ustawiania/uruchamiania funkcji, ogólne infor-
macje o płytce drukowanej, uzbrojeniu, partii produkcyjnej i inne wskazówki.
Za pomocą animowanych i różnobarwnych obiektów wyświetlane są procesy lub stany (np. prze-
twarzanie, stanowisko puste itd.).
W widoku "Produkcja" (widok główny) sygnalizowane są określone stany pracy (przetwarzanie,
błędy itd.).
Zatrzymaj przetwarzanie. Zatrzymywany jest aktualny proces uzbrajania.
Kontynuuj przetwarzanie. Uzbrajanie płytek drukowanych jest uruchamiane lub kontynuowane.
Wskaźnik postępu
Dla każdej płytki drukowanej wyświetlany jest wskaźnik postępu procesu uzbrajania.
Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 5.5 Interfejs użytkownika
285
POD w obróbce

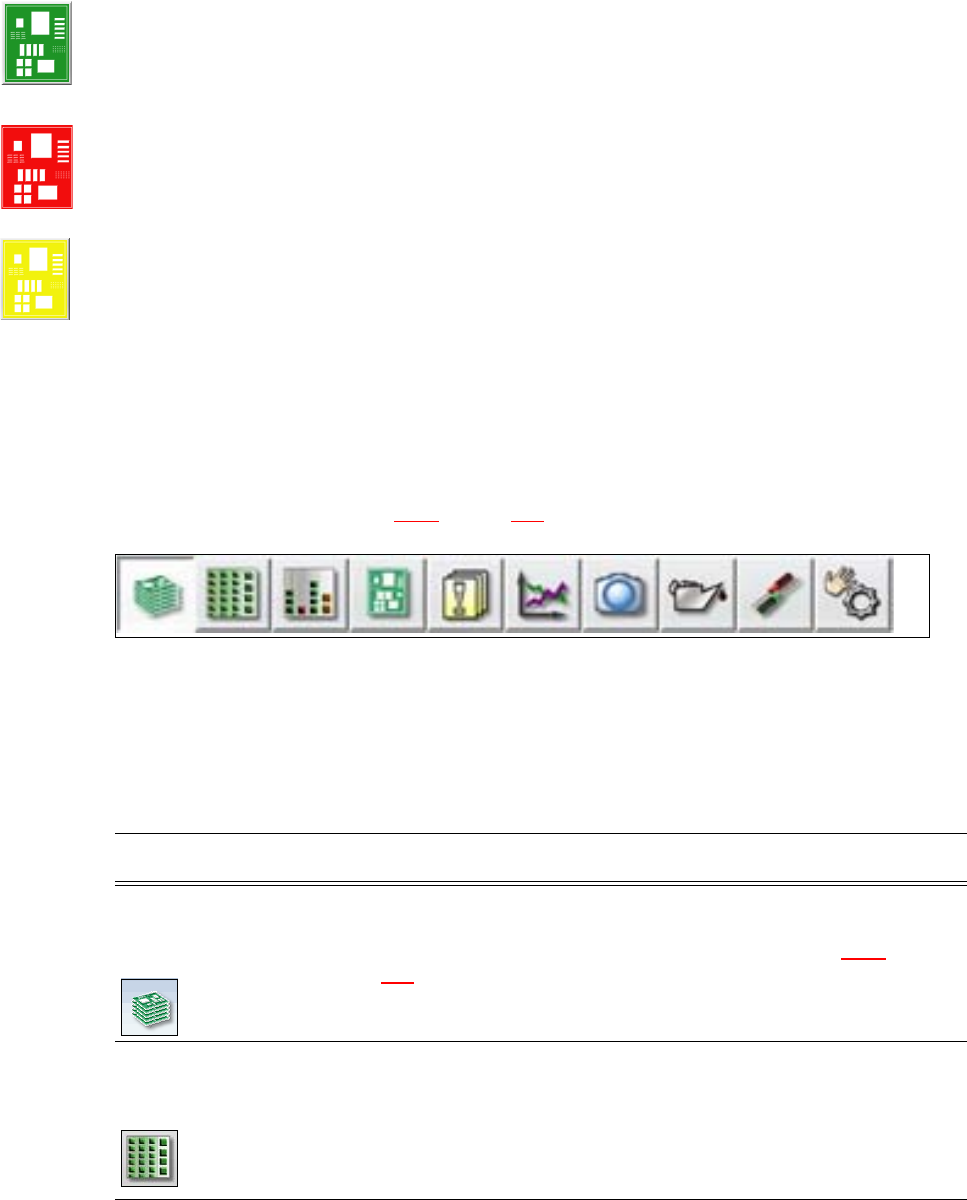

Płytka drukowana została pobrana przez system i jest przetwarzana. Symbol PD jest wyświetlany
w kolorze ciemnozielonym jako przycisk graficzny.
Przetwarzanie płytki drukowanej przerwane
Po przerwaniu przetwarzania symbol PD jest wyświetlany w kolorze czerwonym.
Płytka drukowana wymaga sprawdzenia
Gdy płytka drukowana znajduje się na taśmie odbiorczej i stan płytki drukowanej musi zostać
sprawdzony przez operatora, symbol PD jest wyświetlany w kolorze żółtym.
5.5.3 Pasek symboli
Na pasku symboli znajdują się przyciski graficzne do głównych funkcji oprogramowania stacji.
Pozwalają one na przełączanie innych widoków w polu obsługi i wykorzystywanie innych, dostęp-
nych tam funkcji (patrz rozdział 5.5.5
, strona 289).
5
Rys. 5.5 - 2 Pasek symboli
Przyciski graficzne są różne dla różnych konfiguracji i ustawionego poziomu obsługi. Niektóre wi-
doki są dostępne tylko na wyższych poziomach obsługi.
W poniższej tabeli opisane są w skrócie przyciski graficzne i główne funkcje.
5
Symbol Widok Opis
Produkcja
(widok główny)
Wskaźnik stanu maszyny dla najczęściej wykonywanych zadań w
trakcie produkcji.
Wskazania stanów eksploatacyjnych, patrz rozdział 5.5.2
, strona
284
.
Wskaźnik stanowisk, nazwa uzbrojenia, nazwa partii produkcyjnej,
zmiany konfiguracji i dodatkowych opcji.
Moduły podajni-
kowe, podzespo-
ły i pipety
Uzbrojenie można wywoływać indywidualnie dla każdego z 4 sta-
nowisk.
Sprawdzanie i uzbrajanie modułów podajnikowych, podzespołów i
pipet.
Programowanie (teach-in) kształtów kieszeni na podzespoły.
Wskaźnik kontroli napełnienia.
