Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 5.6 Informacje alarmowe i pomoc online 293 5.6.3 Znaczenie kolorów w informacjach alarmowych w systemie P…
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.6 Informacje alarmowe i pomoc online Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
292
5.6.2 Wyświetlanie informacji o wybranym alarmie
Na pasku symboli kliknij przycisk graficzny (1).
Zostaje wyświetlona lista wszystkich zaistniałych alarmów.
Kliknij przycisk graficzny "Wyświetl zapis komunikatów" (2).
Kliknij drzewo menu listy alarmów (3), aby otworzyć szczegółowe komunikaty alarmowe.
. 5

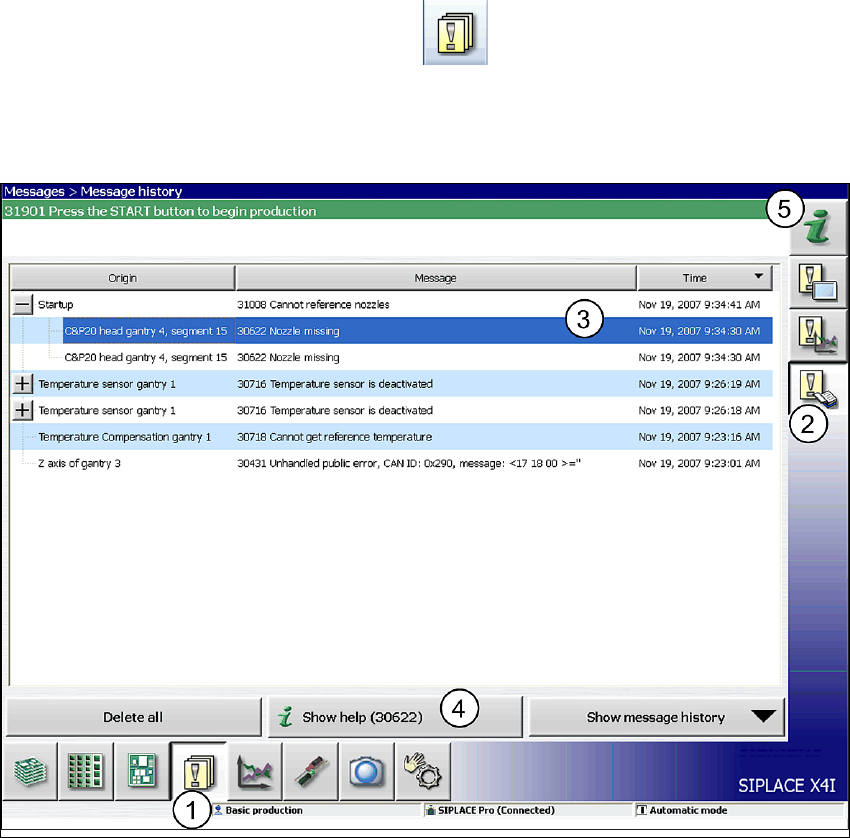

Rys. 5.6 - 2 Przykład: Lista alarmów (na przykładzie SIPLACEX4i)
Wybierz na liście alarmów alarm, o którym chcesz uzyskać informacje.
Kliknij przycisk graficzny "Wyświetl Pomoc" (4), aby wyświetlić informacje.
Informacje o innym alarmie można wyszukać i wyświetlić za pomocą indeksu systemu Pomocy
(5), podając numer alarmu.
Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 5.6 Informacje alarmowe i pomoc online
293
5.6.3 Znaczenie kolorów w informacjach alarmowych w systemie Pomocy online
5
5.6.4 Pomoc kontekstowa online
Aby wyświetlić informacje o aktualnym widoku, kliknij symbol , aby uruchomić system Po-
mocy dla komputera stacyjnego. Otworzy się główne okno systemu Pomocy z informacjami
alarmowymi. Informacje te odnoszą się do aktualnie wyświetlonego widoku, z którego została uru-
chomiona Pomoc. Na podstawie spisu treści, indeksu i funkcji wyszukiwania można otrzymać in-
formacje o całym zakresie pomocy online.
Wyróżnienie tekstu Znaczenie
Czerwony tekst Numer alarmu i komunikat alarmowy
Czarny tekst Potencjalna/e przyczyna/y alarmu
Zielony tekst Instrukcja usunięcia alarmu
Tekst niebieski podkreślony Wywołanie dodatkowych informacji
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.7 Lampki sygnalizacyjne z buczkiem Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
294
5.7 Lampki sygnalizacyjne z buczkiem
5.7.1 Przegląd
Lampki sygnalizacyjne sygnalizują stany robocze i błędy w działaniu automatu. Buczyk informuje
sygnałem akustycznym o wystąpieniu alarmu. W automatach SIPLACE może zostać zamonto-
wana dwu- albo trójkolorowa lampka sygnalizacyjna. System lampek sygnalizacyjnych (dwu- albo
trójkolorowych) zostaje ustawiony w autokonfiguracji, patrz instrukcja instalacji oprogramowania
stanowiska, numer artykułu 00196771-xx.
5.7.1.1 Lampka sygnalizacyjna dwukolorowa (standardowa)
Rys. 5.7 - 1 Świetlne sygnalizatory stanu eksploatacji (przykład SIPLACE X2 S / X3 S / X4 S)
L1 Lampka sygnalizacyjna biała, prawa
L2 Lampka sygnalizacyjna zielona, prawa
L3 Lampka sygnalizacyjna biała, lewa
L4 Lampka sygnalizacyjna zielona, lewa
T Kierunek transportu płytek drukowanych
(L2)
(L1)
(L3)
(L4)
