Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 5.7 Lampki sygnal izacyjne z buczkiem 295 5.7.1.2 Lampka sygnalizacyjna trzykolorowa (o pcjonalna) Rys. 5…

100%1 / 432
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.7 Lampki sygnalizacyjne z buczkiem Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
294
5.7 Lampki sygnalizacyjne z buczkiem
5.7.1 Przegląd
Lampki sygnalizacyjne sygnalizują stany robocze i błędy w działaniu automatu. Buczyk informuje
sygnałem akustycznym o wystąpieniu alarmu. W automatach SIPLACE może zostać zamonto-
wana dwu- albo trójkolorowa lampka sygnalizacyjna. System lampek sygnalizacyjnych (dwu- albo
trójkolorowych) zostaje ustawiony w autokonfiguracji, patrz instrukcja instalacji oprogramowania
stanowiska, numer artykułu 00196771-xx.
5.7.1.1 Lampka sygnalizacyjna dwukolorowa (standardowa)

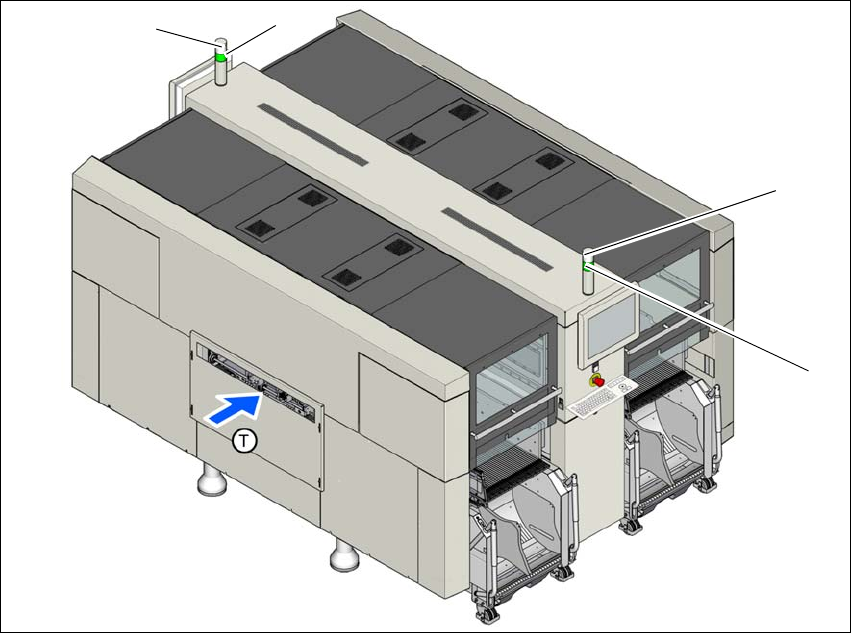

Rys. 5.7 - 1 Świetlne sygnalizatory stanu eksploatacji (przykład SIPLACE X2 S / X3 S / X4 S)
L1 Lampka sygnalizacyjna biała, prawa
L2 Lampka sygnalizacyjna zielona, prawa
L3 Lampka sygnalizacyjna biała, lewa
L4 Lampka sygnalizacyjna zielona, lewa
T Kierunek transportu płytek drukowanych
(L2)
(L1)
(L3)
(L4)
Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 5.7 Lampki sygnalizacyjne z buczkiem
295
5.7.1.2 Lampka sygnalizacyjna trzykolorowa (opcjonalna)

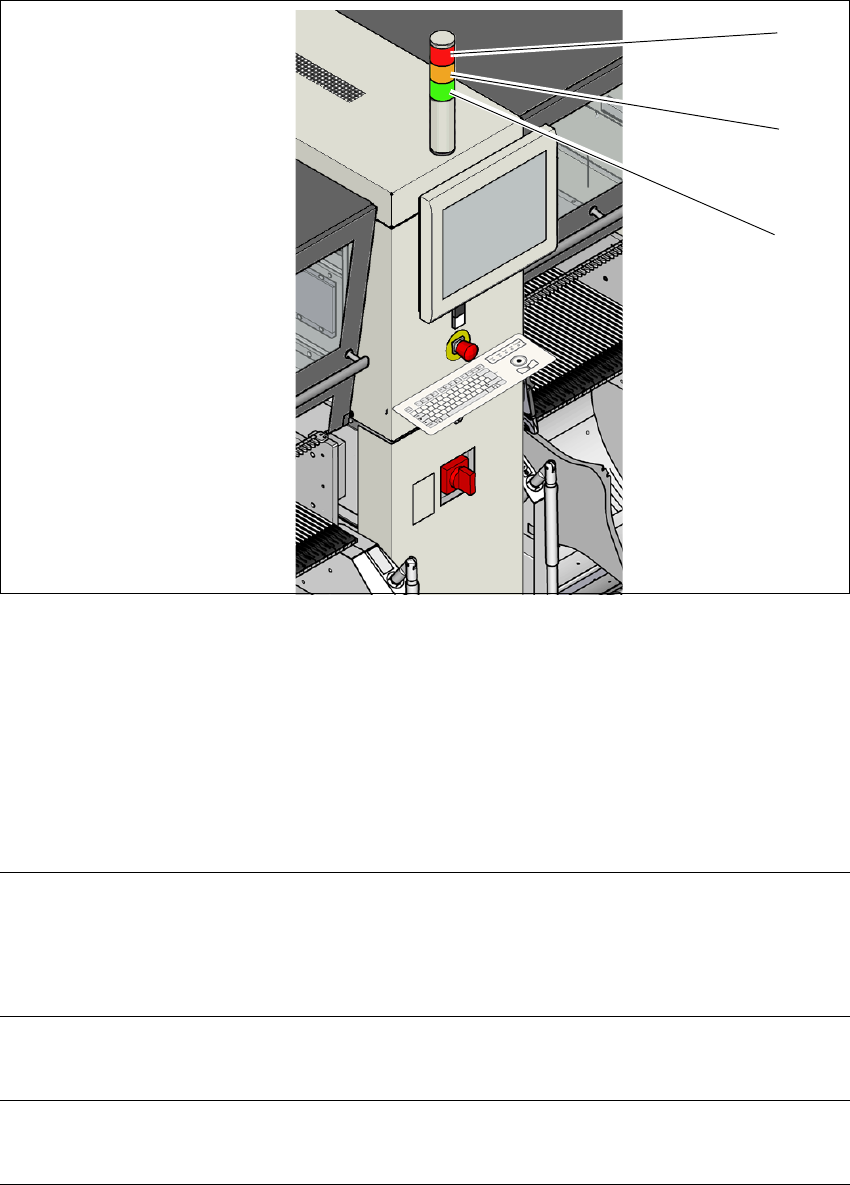

Rys. 5.7 - 2 Świetlne sygnalizatory stanu eksploatacji (przykład SIPLACE X2 S / X3 S / X4 S)
L1 Lampka sygnalizacyjna czerwona
L2 Lampka sygnalizacyjna żółta
L3 Lampka sygnalizacyjna zielona
5.7.2 Wskazania stanu i ich znaczenie
5
(L2)
(L1)
(L3)
Znaczenie Strona maszyny Stan -
dwukolorowa
(biała/zielona)
Stan - trójkolorowa
(czerwona/żółta/
zielona)
Produkcja w toku obie strony biała: --
zielona: Wł.
czerwona: Wył.
żółta: Wył.
zielona: Wł.
Automat oczekuje na załadu-
nek płytki drukowanej.
obie strony biała: --
zielona: 700 - 700
czerwona: Wył.
żółta: Wył.
zielona: 500 - 500
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.7 Lampki sygnalizacyjne z buczkiem Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
296
Automat został zatrzymany
przyciskiem Stop; Kontynuacja
produkcji wymaga naciśnięcia
przycisku Start.
obie strony nieskonfigurowany czerwona: Wył.
żółta: Wył.
zielona: 500 - 500
Konieczna manipulacja znacz-
nikami przez operatora.
obie strony biała: --
zielona: 100 - 100
czerwona: Wył.
żółta: 500-500
zielona: Wył.
Automat oczekuje na partię wy-
robów albo oczekuje na przy-
gotowanie maszyny, po otrzy-
maniu partii wyrobów.
obie strony biała: --
zielona: 100 - 100
czerwona: Wył.
żółta: Wył.
zielona: 500 - 500
Automat przygotowuje produk-
cję (sprawdzanie stanu pipet,
rozpoznawanie modułów po-
dajnikowych).
obie strony biała: --
zielona: 100 - 100
czerwona: Wył.
żółta: Wył.
zielona: 500 - 500
Stosowane jest alternatywne
położenie odbioru.
dana strona biała: 100 -100
zielona: --
czerwona: Wył.
żółta:
Wł.
zielona: Wł.
Płytka drukowana musi zostać
pobrana z transportera odbior-
czego (np. w celu przeprowa-
dzenia przeglądu).
dana strona biała: 500 -500
zielona: 700 -700
czerwona: Wył.
żółta: Wył.
zielona: 500 - 500
Transporter płytek drukowa-
nych zakleszcza się (następna
maszyna oczekuje na płytki
drukowane).
dana strona biała: --
zielona: 700 -700
czerwona: Wył.
żółta: Wył.
zielona: 500 - 500
Zdezaktywowana jest więcej
niż jedna pozycja odbioru z tym
samym podzespołem, jednak
większa liczba pozycji odbioru
jest zbędna do zastosowania.
dana strona biała: 500 -500
zielona: --
czerwona: Wył.
żółta: Wł.
zielona: Wł.
Konieczna jest weryfikacja
uzbrojenia przynajmniej dla
jednej pozycji odbioru.
dana strona biała: 500 -500
zielona: --
czerwona: Wył.
żółta: 500 - 500
zielona: Wył.
Wyposażenie w pipety jest nie-
kompletne.
dana strona biała: 500 -500
zielona: --
czerwona: Wył.
żółta: Wł.
zielona: Wł.
Znaczenie Strona maszyny Stan -
dwukolorowa
(biała/zielona)
Stan - trójkolorowa
(czerwona/żółta/
zielona)
