5.9.3 Kontrola podpór POD
Skontroluj położenie magnetycznych wsporników płytek drukowanych na stole podnośnym.
–Zwróć uwagę, czy wsporniki płytek drukowanych nie kolidują z podzespołami na spodzie
pytek drukowanych.
– Ponadto zwróć uwagę, czy wsporniki pytek drukowanych nie kolidują z policzkami trans-
portera płytek drukowanych.
–Stosować wyłącznie podpory POD, jakie opisano w rozdziale 6.14
, strona 408.
5.9.4 Uchwyt dodatkowej rolki taśmy
5
Rys. 5.9 - 2 Uchwyt dodatkowej rolki taśmy
(1) Uchwyt dodatkowej rolki pasa, nr artykułu 00141217-xx
(2) Zespół do zamocowania uchwytu
5
maks. 60 mm
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.9 Przeprowadzenie obejścia kontrolnego Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
304
Moduły podajnikowe serii X mogą bez problemu przetwarzać pasy, jeżeli przesunięcie boczne
między modułem podajnikowym i rolką pasa nie przekracza 60 mm.
Jeżeli z powodu wymaganego wyposażenia nie można dotrzymać maksymalnego dopuszczal-
nego przesunięcia, radzimy zastosować uchwyt do dodatkowej rolki pasa (poz. 1). Wetknij po pro-
stu ten uchwyt w zespół do zamocowania (poz. 2) i wsuwaj go aż przesunięcie będzie mniejsze
od maksymalnego dopuszczalnego, wynoszącego 60 mm. Wózek na podzespoły ma razem 5 ze-
społów do zamocowania. Na każdym uchwycie rolki pasa można zamocować 2 rolki, co umożliwia
ustawienie do dziesięciu szpulek 15" (381 mm) nad pojemnikiem na pasy.
5.9.5 Zakładanie blach rozdzielczych do pojemnika na pasy
Blacha rozdzielcza ma różne krawędzie i może być zakładana na dwa sposoby do pojemnika
na pasy. Przy zastosowaniu osi wtykowych wycięcia na osie w przegródce blaszanej są skie-
rowane w górę (patrz poz. 4 na rys. 5.9 - 3
). Jeżeli nie używa się osi wtykowych, wówczas
skierowana jest do góry zaokrąglona krawędź przegródki blaszanej (patrz poz. 5 na rys. 5.9
- 3).
Włożyć przegródki blaszane w sposób przedstawiony na rys. 5.9 - 3i uwzględnić, że pojemnik
na pasy może zostać podzielony najmniej na 2 części. Dzięki temu unikniesz błędów uzbra-
jania.
Sprawdź, czy blachy rozdzielcze przyjmują pozycję zatrzaskową we wszystkich trzech li-
stwach prowadzących. W przeciwnym razie blacha rozdzielcza zostanie skrzywiona lub po-
gięta.
Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 5.9 Przeprowadzenie obejścia kontrolnego
305
5

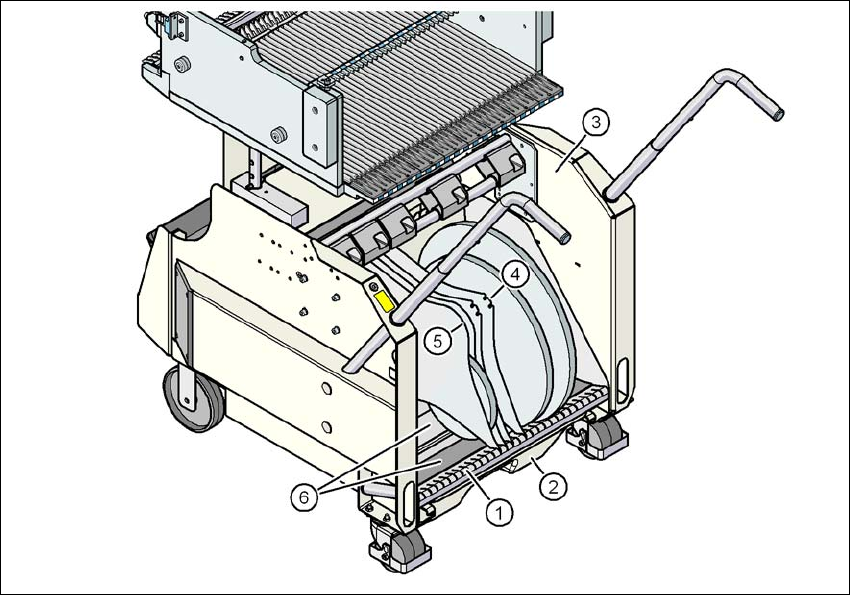

Rys. 5.9 - 3 Blachy rozdzielcze w pojemniku na pasy
(1) Listwa prowadząca blach rozdzielczych
(2) Pojemnik na taśmę odpadową
(3) Pojemnik na taśmę
(4) Położenie blachy rozdzielczej, gdy stosowane są osie wtykane
(5) Położenie blachy rozdzielczej, gdy nie są stosowane osie wtykane
(6) Podpory ślizgowe do rolek pasa
