5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
308
5.10.3 Wkładanie modułów podajnikowych X
5.10.3.1 Kontrola modułu doprowadzającego X przed zastosowaniem
Przed założeniem modułu podajnikowego do stołu na podzespoły sprawdź, czy są spełnione na-
stępujące warunki.
Moduł podajnikowy musi być w nienagannym stanie.
Sprawdzić przez lekkie dotknięcie, czy kołyska folii kryjącej (poz. 2 na rys. 5.10 - 2, strona
309
) nie zakleszcza się.
Sprawdzić, czy w obszarze okienka odbiorczego (poz. 3 na rys. 5.10 - 2, strona 309) nie wy-
stępują luźne podzespoły.
5
Naciśnij nieco do przodu dźwignię (poz. 4 na rys. 5.10 - 2, strona 309) do otwierania okienka
odbiorczego (poz. 3 na rys. 5.10 - 2
, strona 309). Okienko odbiorcze zostanie przy tym nieco
uniesione.
5
Usuń luźne podzespoły spod okienka odbiorczego.
Zamknij okienko odbiorcze (poz. 3 na rys. 5.10 - 2), przez cofnięcie dźwigni (poz. 4 na rys.
5.10 - 2
).
Usuń luźne podzespoły ze stołu na podzespoły za pomocą pędzla lub odkurzacza z odpo-
wiednią dyszą.
5
WSKAZÓWKA
Przed wysypaniem podzespołów z modułu podajnikowego należy opżnićłkę na
podzespoły odpadowe (poz. 5 na rys.5.10 - 2
, strona 309).
WSKAZÓWKA
Naprężona folia kryjąca transportuje przy założonym pasie dalej pas i odsłania podze-
społy.
Nie naciskaj dźwigni, jeżeli założony jest pas.
WSKAZÓWKA
Jeżeli pas jest już założony, przytnij go równo z przednią krawędzią modułu podaj-
nikowego.
Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 5.10 Uzbrajanie modułów podajnikowych
309
Jeżeli uchwyt do wyjmowania (poz. 1) nadal wystaje, zatrzaśnij go.
5
Rys. 5.10 - 2 Kontrola modułu doprowadzającego X przed zastosowaniem
(1) Uchwyt do wyjmowania
(2) Kołyska folii kryjącej
(3) Okienko pobrania
(4) Dźwignia do unoszenia i zatrzaskiwania okienka odbiorczego
(5) łka na podzespoły odpadowe
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
310
5.10.3.2 Stosowanie modułu podajnikowego X do wózka na podzespoły
5

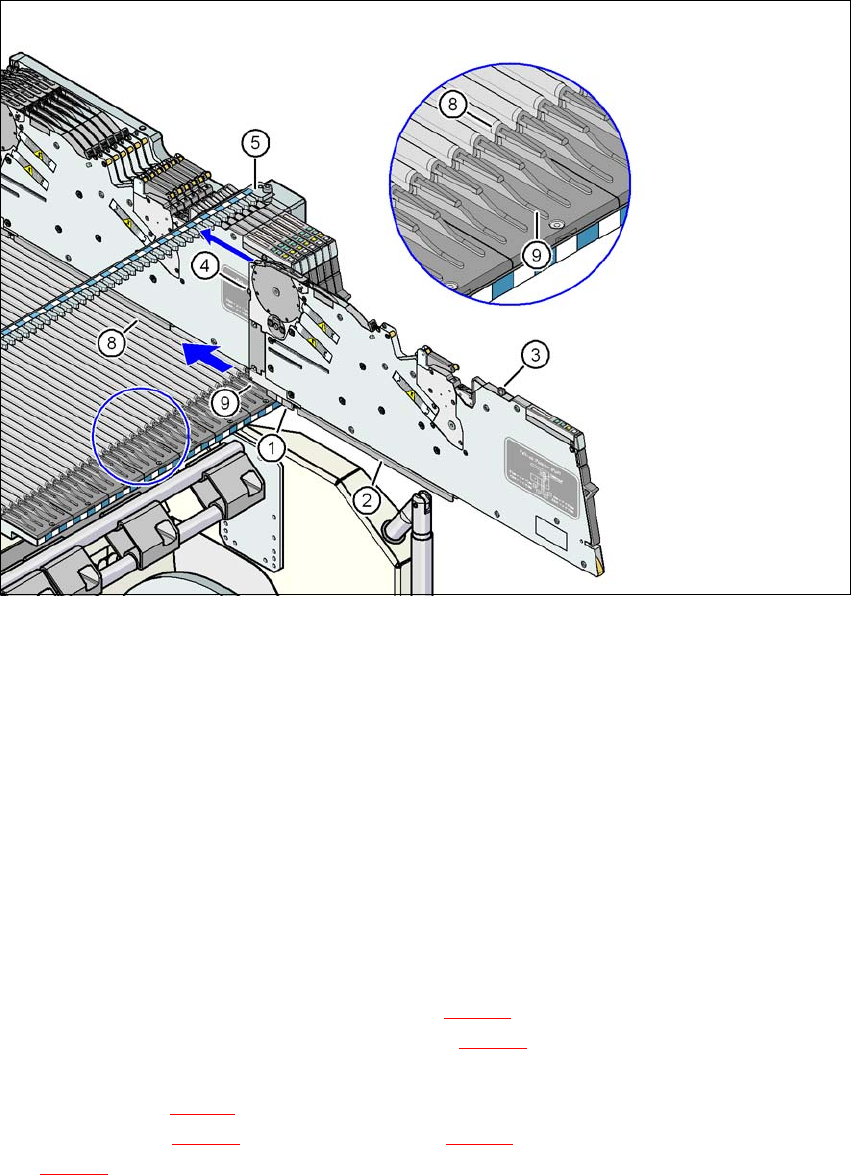

Rys. 5.10 - 3 Stosowanie modułu podajnikowego X do wózka na podzespoły
(1) Przednia prowadnica ślizgowa modułu podajnikowego X
(2) Tylna prowadnica ślizgowa modułu podajnikowego X
(3) Kołek ustalający "tył" na module podajnikowym X
(4) Kołek ustalający "tył" na module podajnikowym X
(5) Wyżłobienia w listwie centrującej na kołek ustalający "tył"
(6) Otwory ustalające na stole na podzespoły na kołek ustalający "przód"
(7) Zapadki ryglujące
(8) Profil prowadzący stołu na podzespoły (profil )
(9) Element ułatwiający wprowadzanie do modułu podajnikowego
5
Przednią prowadnicę ślizgową (poz. 1 na rys. 5.10 - 3) modułu podajnikowego włożyć w ele-
ment ułatwiający wprowadzanie (poz. 9 na rys. 5.10 - 3
) w stole na podzespoły.
Przytrzymać moduł podajnikowy pionowo i przesunąć go do przodu wzdłuż prowadnicy
(poz. 8 na rys. 5.10 - 3
). Moduł podajnikowy przesuwa się po profilu prowadnicy na przedniej
(poz. 1 na rys. 5.10 - 3
) i tylnej (poz. 2 na rys. 5.10 - 3) prowadnicy ślizgowej (poz. 8 na rys.
5.10 - 3
).
