Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 5.10 Uzbrajanie modu ł ów podajnikowych 313 5 Rys. 5.10 - 5 Okienko odbiorcze modu ł u podajnika pasa (1)…
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
312
5.10.4.3 Wkładanie pasa do modułu podajnikowego X
5
Rys. 5.10 - 4 Wkładanie pasa do podzespołów
(1) Otwór wlotowy kanału wlotowego pasa
(2) Panel obsługowy
(3) Otwór wylotowy kanału pasa
(4) Okienko pobrania
(5) Dźwignia do unoszenia okienka odbiorczego
5
Przytrzymaj pas tak, aby otwory transportowe znajdowały się po lewej stronie, patrząc w kie-
runku transportu.
Wsuń pas w otwór wejściowy (poz. 1 na rys. 5.10 - 4) kanału wlotowego pasa i dalej, aż pas
wyjdzie z otworu wyjściowego (poz. 3 na rys. 5.10 - 4
).
Wyciągnij pas do góry i cofnij folię kryjącą na wierzchu pasa.
Przeprowadzić początek pasa pod okienko odbiorcze (poz. 2 na rys. 5.10 - 5) i dalej, aż pas
dojdzie do koła kołkowego.
Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 5.10 Uzbrajanie modułów podajnikowych
313
5
Rys. 5.10 - 5 Okienko odbiorcze modułu podajnika pasa
(1) Wyjmowana podpora pasa (patrz rozdział 5.10.4.4, strona 315)
(2) Okienko pobrania
(3) Krawędź ściągająca do folii kryjącej
(4) Strefa odbioru podzespołów
(5) Dźwignia do unoszenia i ryglowania okienka odbiorczego
W polu obsługi nacisnąć przycisk DO PRZODU (poz. 1 na rys. 5.10 - 6) tak długo, aż miejsce
zagięcia folii kryjącej znajdzie się w obszarze pobierania (poz. 4 na rys. 5.10 - 5
) podzespo-
łów.
5
Rys. 5.10 - 6 Pole obsługi modułu podajnikowego 8 mm
(1) Przycisk NAPRZÓD do transportowania pasa naprzód
(2) Przycisk WSTECZ do wstecznego transportu pasa
(3) Przycisk FOLIA do naprężania folii kryjącej
Przesunąć dźwignię (poz. 5 na rys. 5.10 - 5, strona 313) do przodu, aby okienko odbiorcze
(poz. 2 na rys. 5.10 - 5
, strona 313) podnieść w pierwsze położenie blokowania.
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
314
Wyciągnąć folię kryjącą z boku wzdłuż okienka odbiorczego do przodu i pod okienkiem od-
biorczym.
Cofnąć folię kryjącą, aż dojdzie do krawędzi ściągającej (poz. 3 na rys. 5.10 - 5, strona 313).
5
Cofnąć dźwignię (poz. 5 na rys. 5.10 - 5, strona 313), aby opuścić okienko odbiorcze.
Przeprowadzić folię kryjącą przez kołyskę folii kryjącej (poz. 2 na rys. 5.10 - 7) aż do kółek
podbijających folię (poz. 1 na rys. 5.10 - 7
).
5

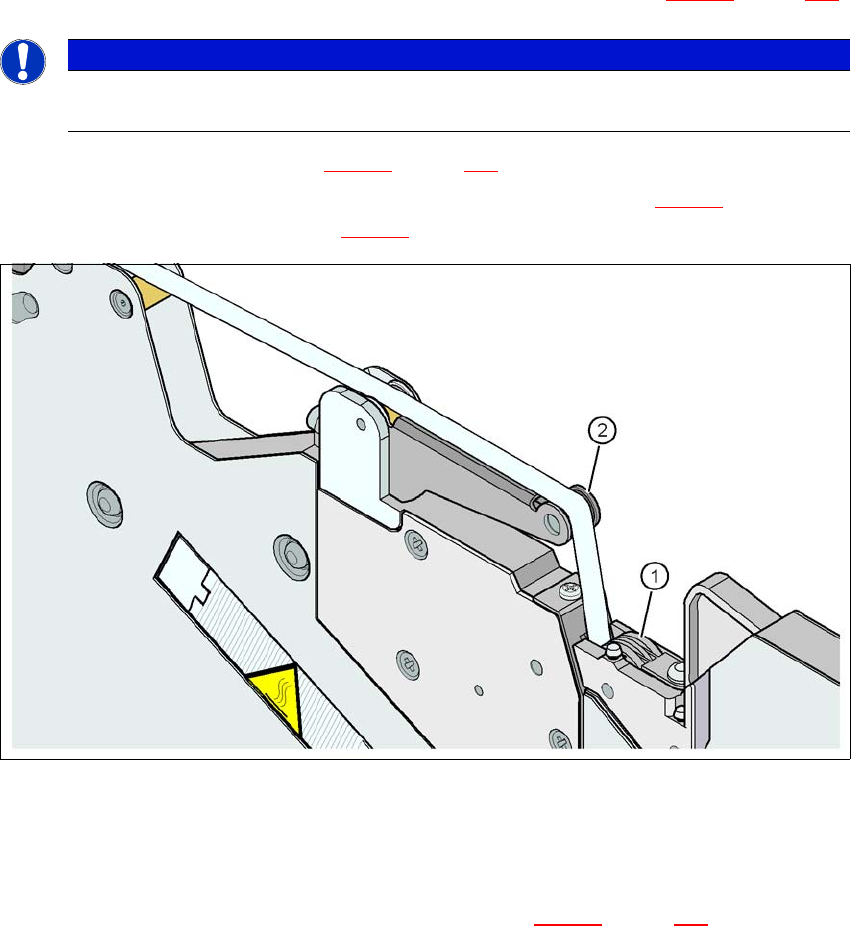

Rys. 5.10 - 7 Doprowadzanie folii kryjącej do kółek podbijających folię kryjącą
(1) Kółka podbijające folię kryjącą
(2) Folia kryjąca
5
W polu obsługi nacisnąć przycisk FOLIA (poz. 3 na rys. 5.10 - 6, strona 313) tak długo, aż
folia kryjąca zostanie naprężona. Kołyska folii kryjącej przechyli się do dołu i zatrzyma silnik
napędowy.
Utnij pas równo na przednim końcu modułu podajnikowego.
WSKAZÓWKA
Opuść okienko odbiorcze dopiero, gdy folia kryjąca zetknie się z krawędzią ściąga-
jącą.
