5.11.2 Moduły podajnikowe ze wskazaniami LED
Moduły podajnikowe X (2x8 mm, Smart Feeder 12 mm i Smart Feeder 16 mm) posiadają do sy-
gnalizacji stanu eksploatacyjnych wielokolorowe wskazania stanu dla każdej ścieżki oraz wska-
zania LED.
5

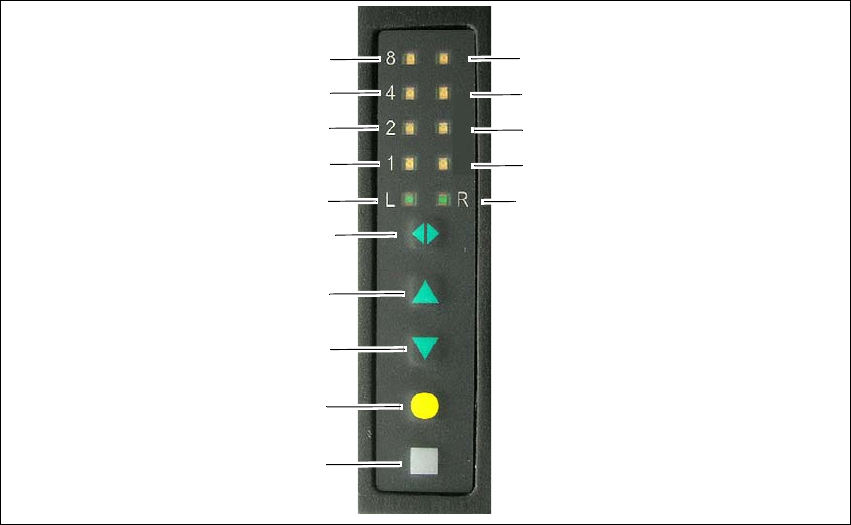

Rys. 5.11 - 2 Przycisk, dioda LED i wskazania stanu: przykład na module doprowadzającym X 2x8 mm
(1) Przycisk USTAW
(2) Przycisk FOLIA
(3) Przycisk WSTECZ
(4) Przycisk NAPRZÓD
(5) Przycisk zmiany ścieżki pomiędzy stroną prawą i lewą
(6) LED L lewej ścieżki aktywna
(7) LED wielkości kroku 1 mm lewej ścieżki
(8) LED wielkości kroku 2 mm lewej ścieżki
(9) LED wielkości kroku 4 mm lewej ścieżki
(10) LED wielkości kroku 8 mm lewej ścieżki
(11) LED R prawej ścieżki aktywna
(12) LED wielkości kroku 1 mm prawej ścieżki
(13) LED wielkości kroku 2 mm prawej ścieżki
(14) LED wielkości kroku 4 mm prawej ścieżki
(15) LED wielkości kroku 8 mm prawej ścieżki
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 5.11 Zwracanie uwagi na wskazania na module podajnikowym X
319
5.11.3 Wyświetlacz stanu
– Zielony:
Moduł podajnikowy jest gotowy do pracy i posiada aktualne uzbrojenie.
–Pomarańczowy:
Sygnalizowane jest ostrzeżenie. Tekst ostrzeżenia jest wyświetlany na wyświetlaczu LCD.
– Czerwony:
Wystąpił błąd. Komunikat o błędzie jest wyprowadzany na wyświetlaczu LCD.
–WYŁ:
Moduł podajnikowy nie posiada aktualnego uzbrojenia.
5
5
5.11.4 Wyświetlacz LCD
W poniższych tabelach przedstawione są teksty ukazujące się na wyświetlaczu LCD, kolor i tryb
wskaźnika stanu, znaczenie i sposoby usuwania błędów.
5.11.4.1 Ostrzeżenia i środki zaradcze
5
5
WSKAZÓWKA
"LED wył." tylko do w uzbrojeniu zawartych modułów podajnikowych
Sterownik maszyny wyłącza wskaźnik stanu modułów podajnikowych, które nie są za-
warte w aktualnym wyposażeniu.
Stan "LED wył." występuje więc tylko wtedy, gdy system programowania przekaże zlece-
nie do linii. Ułatwia to operatorowi kontrolę modułów podajnikowych, ponieważ musi
zwracać uwagę tylko na te moduły podajnikowe, które są zawarte w wyposażeniu.
WSKAZÓWKA
Operacja zbrojenia: aktywacja diody LED każdego modułu podajnikowego
W trakcie samego procesu uzbrajania - brak informacji o wyposażeniu na stacji, brak zle-
cenia wysłanego z SIPLACE Pro do stacji/linii - LED jest uaktywniany dla każdego mo-
dułu podajnikowego po jego założeniu. Dzięki temu operator otrzymuje informację, czy
wszystko jest w porządku.
Tekst na
wyświetlaczu
LCD
Wyświetla
cz
stanu
Znaczenie sposób usunięcia zakłócenia
Remove Foil
(zdejmij folię)
Pomarań-
czowy
Została wybrana funkcja,
niedopuszczalna przy naprę-
żonej folii kryjącej (kołyska
folii jest wciśnięta do dołu).
Jeżeli pożądana funkcja ma być wykonywa-
na, wyjmij folię z pary kół zębatych i odetnij
ją, aby zwolnić kołyskę folii
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.11 Zwracanie uwagi na wskazania na module podajnikowym X Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
320
5.11.4.2 Komunikaty o błędach i środki zaradcze
5
Tekst na
wyświetlaczu
LCD
Wyświetla
cz
stanu
Znaczenie sposób usunięcia zakłócenia
Brak Czerwony,
migający
Oprogramowanie modułu
podajnikowego nie wchodzi
do aplikacji
Załaduj ponownie oprogramowanie aplika-
cyjne i oprogramowanie modułu podajniko-
wego
Handle --->>
(uchwyt --->>)
Czerwony Moduł podajnikowy został
zgłoszony, ale uchwyt do
wyjmowania nie został jesz-
cze wsunięty
Wsuń uchwyt do wyjmowania
Low Voltage
(za niskie napię-
cie)
Pomarań-
czowy
Po włączeniu napięcie zasi-
lające 24V nie przekroczyło
progu włączeniowego
Sprawdź napięcie zasilające
Low Voltage
(za niskie napię-
cie)
Czerwony Napięcie zasilające 24V
przekroczyło próg włącze-
niowy a następnie zał
amało
się
Sprawdź napięcie zasilające
Feed Timeout
TransTimeout
(błąd czasowy w
cyklu transportu
pasa)
Czerwony Cykl transportu pasa nie zo-
stał prawidłowo zakończony
w zadanym czasie (Timeout
funkcji "Feed")
Szpula taśmy zakleszczona w pojemniku?
Podzespół zakleszczony w strefie pobiera-
nia między taśmą i okienkiem podzespo-
łów?
Po usunięciu oporów ruchu ponownie uru-
chomić transport przyciskami ze strzałkami.
Podajnik doprowadza wadliwy transport do
końca i zatrzymuje się w pozycji.
Foil Torn
(zerwana folia)
Czerwony Folia nie została naprężona
w zadanym czasie
Prawdopodobnie folia jest zerwana. Jesz-
cze raz założyć folię i napiąć.
Foil PeelErr
(błąd przy ściąga-
niu folii)
Czerwony Nie zdejmować folii mimo że
taśma jest transportowana.
Prawdopodobnie folia kryjąca zacięł
a się
pod okienkiem odbiorczym i nie została pra-
widłowo ściągnięta
Foil Jam
(zator folii)
Czerwony Blokuje silnik folii Koła podbijające folię zablokowane przez
folię? => wyjąć folię
