Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 5.15 Dokowanie i od łą czanie wózka na podzespo ł y 327 5 Rys. 5.15 - 1 Wskazówki bezpiecze ń stwa dotycz…
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.15 Dokowanie i odłączanie wózka na podzespoły Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
326
5.15 Dokowanie i odłączanie wózka na podzespoły
5.15.1 Zasady bezpieczeństwa przy dokowaniu i odłączaniu wózków na podze-
społy
Przestrzegaj dodatkowo wskazówek bezpieczeństwa w rozdziale 2.5.11, strona 78.
5
Zadokowanie wózka na podzespoły jest możliwe tylko przy zamkniętych kołpakach ochronnych.
Na każdym stanowisku (1,2,3 i 4) znajduje się przycisk. Koncepcja bezpieczeństwa wymiany
wózka na podzespoły przewiduje, że operator przyciśnie ten przycisk przy danym stanowisku au-
tomatu, aby zadokować lub odstawić wózek na podzespoły.
OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia!
przy dokowaniu i odłączaniu wózka na podzespoły istnieje niebezpieczeństwo zmiaż-
dżenia.
Zawsze przystawiać i odstawiać sam wózek na podzespoły.
Przy przystawianiu i odstawianiu wózka na podzespoły należy zwracać uwagę na
to, aby kończyny nie znajdowały się w obszarze przesuwu wózka.
Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 5.15 Dokowanie i odłączanie wózka na podzespoły
327
5

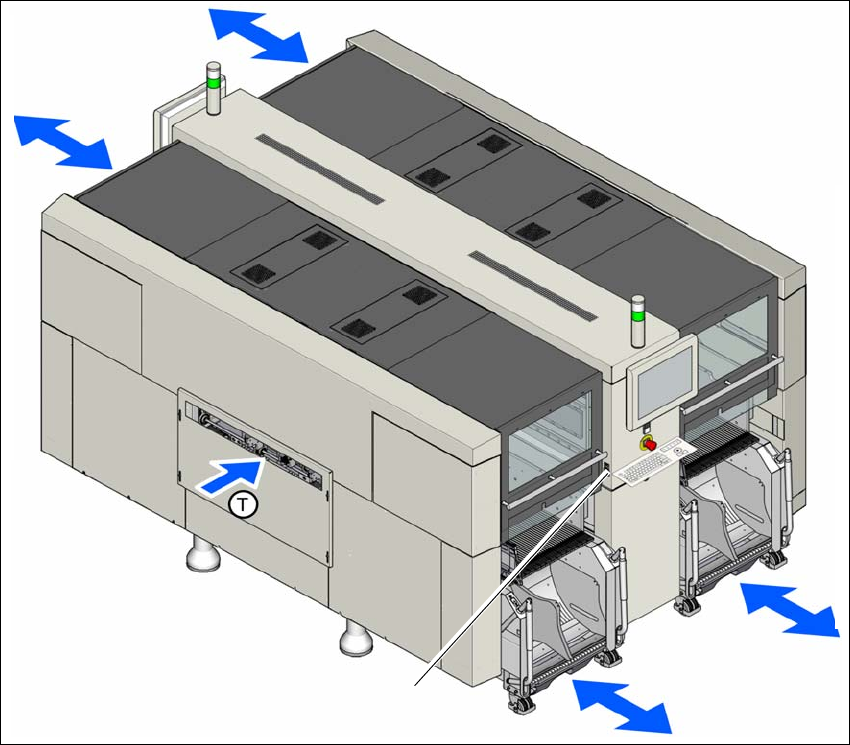

Rys. 5.15 - 1 Wskazówki bezpieczeństwa dotyczące dokowania i odstawiania wózków na podzespoły (przykład
SIPLACE X2 S / X3 S / X4 S)
Zadokowanie wózka na podzespoły jest możliwe tylko przy zamkniętych kołpakach ochronnych.
(1) Przycisk do dokowania i odłączania wózka na podzespoły, stanowisko 1
(T) Kierunek transportu płytek drukowanych
(1)
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.15 Dokowanie i odłączanie wózka na podzespoły Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
328
5.15.2 Odłączanie wózka na podzespoły
Naciskaj przycisk przy danym stanowisku automatu tak długo, aż wózek na podzespoły zo-
stanie odłączony.
Obróć oba uchwyty w górę (poz. 1 na rys. 5.15 - 2).
5

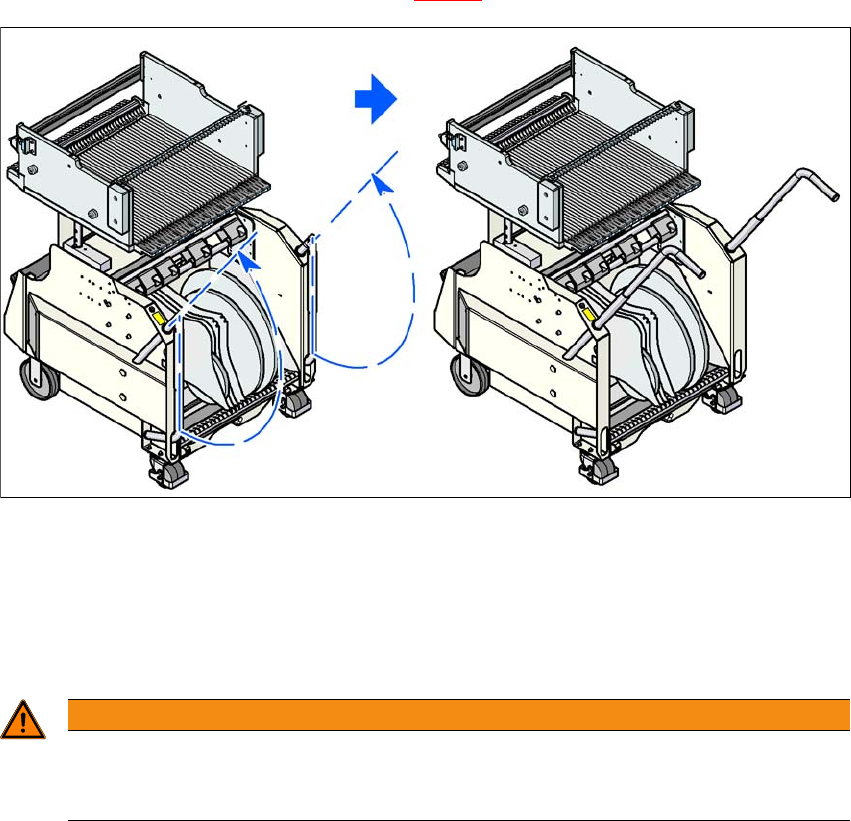

Rys. 5.15 - 2 Wózki na podzespoły - w celu przesunięcia obróć uchwyty do góry
Wyciągnij wózek na podzespoły z automatu, chwytają obiema rękami za uchwyty.
5.15.3 Zasady bezpieczeństwa przy przesuwaniu wózka na podzespoły
5
Podczas przesuwania chwytaj wózek na podzespoły zawsze obiema rękami.
Pamiętaj, że wózek na podzespoły wyposażony kompletnie w moduły podajnikowe w razie
przechylenia o ok. 20° na boki lub do przodu może się wywrócić.
Dopilnuj, aby powierzchnia, po której przesuwasz wózek, miała znacznie mniejsze nachyle-
nie.
Uważaj, aby uniknąć kolizji z przeszkodami. Przy zbyt dużej prędkości wózek może wywrócić
się do przodu.
OSTRZEŻENIE
Unikaj wypadków!
Aby uniknąć wypadku, koniecznie przestrzegaj następujących zasad przy przesuwaniu
wózka na podzespoły.
