5.15.4 Dokowanie wózka na podzespoły
5

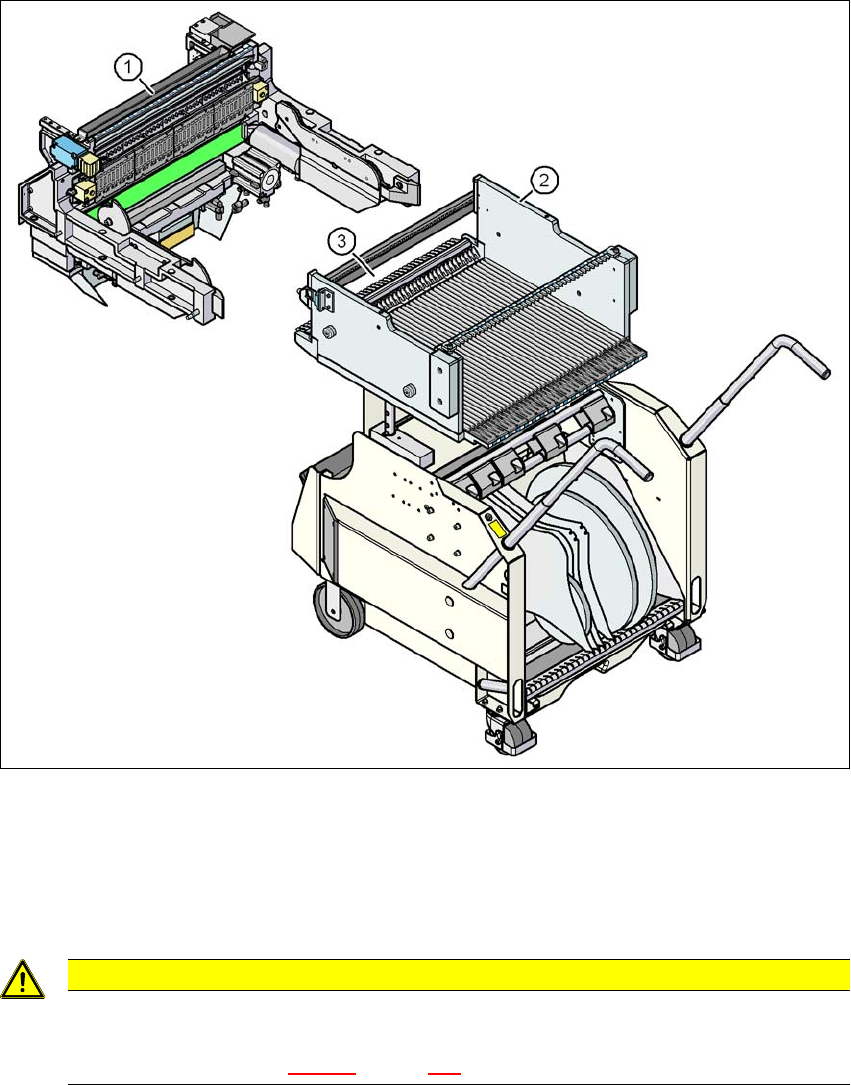

Rys. 5.15 - 3 Wózek na podzespoły i zespół wciągowy wózka na podzespoły, SIPLACE seria X
(1) Zespół wciągowy wózka na podzespoły, SIPLACE seria X
(2) Wózek na podzespoły, SIPLACE seria X
(3) Zapadki ryglujące
5
OSTROŻNIE
Wsuwanie wózka na podzespoły!
Przy wsuwaniu wózka na podzespoły do automatu uważaj na to, aby zapadki ryglu-
jące (poz. 3 na rys. 5.15 - 3
, strona 329) nie uderzały o przeszkody.
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.15 Dokowanie i odłączanie wózka na podzespoły Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
330
5
5
Wsuń wózek na podzespoły ostrożnie do oporu w automat.
5
Naciskaj przycisk przy danym stanowisku automatu tak długo, aż wózek na podzespoły zo-
stanie całkowicie zadokowany.
Przesuń dźwignię (poz. 1 na rys. 5.15 - 4, strona 331) za oba uchwyty do góry i odchyl uchwyt
do dołu (poz. 2 na rys. 5.15 - 4
, strona 331).
WSKAZÓWKA
Równe odcinanie pasów
Jeżeli pasy na końcu frontu modułów podajnikowych X nie będą równo przycięte, opróż-
nione pasy nie dostaną się do kanału prowadzącego do pustych pasów.
Równo odetnij pasy przed zadokowaniem wózka na podzespoły.
OSTROŻNIE
Pozycja głowicy montażowej!
Sprawdź, czy głowica montażowa znajduje się poza strefą przesuwania wózka na po-
dzespoły.
WSKAZÓWKA
Dokowanie wózka możliwe tylko przy zamkniętych kołpakach ochronnych
Zamknij kołpaki ochronne.
Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 5.15 Dokowanie i odłączanie wózka na podzespoły
331
5
Rys. 5.15 - 4 Wózek na podzespoły seria X - obracanie uchwytów do dołu
(1) Przesuwanie tulei do góry
(2) Rozkładanie uchwytów do dołu
