6 Rozszerzenia stacji Instrukcja eksploatacji S IPLACE seria X 6.1 Zmieniacz pipet Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 340 6.1.2.8 Mont a ż Zmieniacze p ipet s ą zamocowane do zespo ł u wci ą go wego wózk …
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 6.1 Zmieniacz pipet
339
6.1.2.6 Przykład konfiguracji C&P20/C&P20 M do SIPLACE X4i S - pozycja stołu na
zewnątrz
Na stanowiskach 1, 2, 3 i 4 można zainstalować po jednym zmieniaczu pipet do głowicy Speed-
Star (poz. 1 na rys. 6.1 - 5
, strona 339).
6

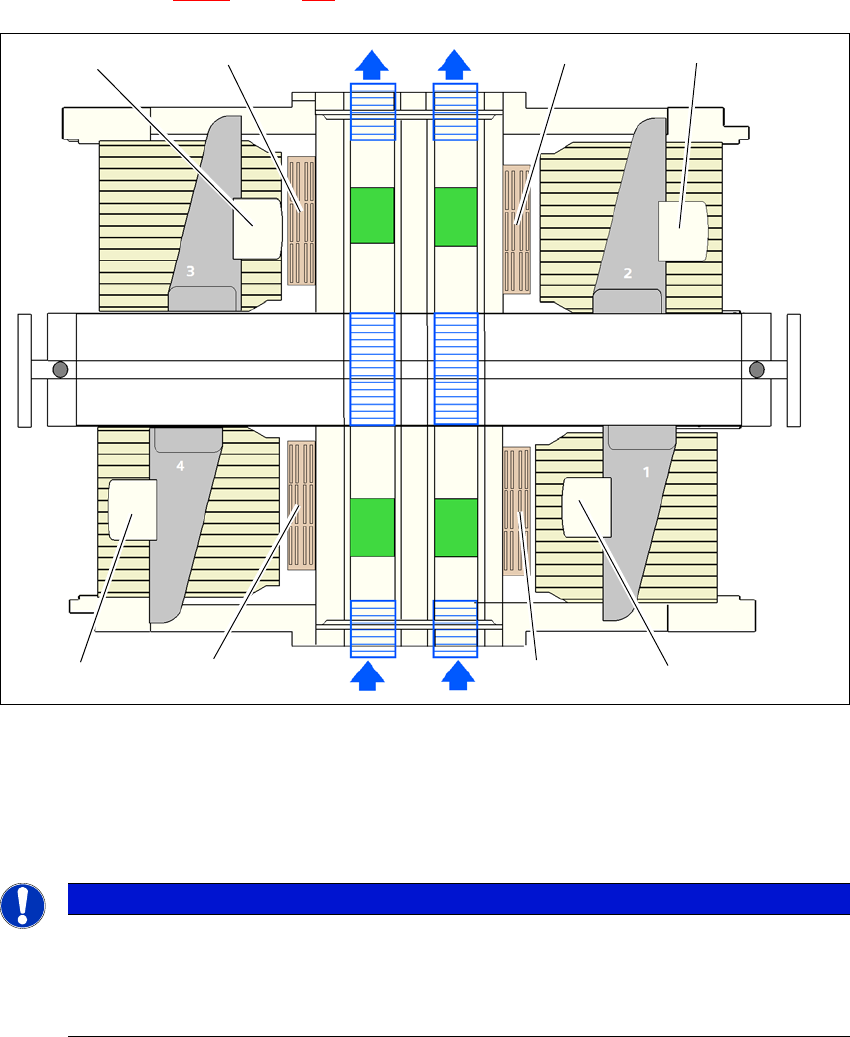

Rys. 6.1 - 5 Położenie zmieniacza pipet do głowicy SIPLACE SpeedStar - przykład konfiguracji (SIPLACE X4 S)
6
6
6.1.2.7 Zmieniacz pipet "Drugi rząd" do głowicy SIPLACE SpeedStar
Opcja "Drugi rząd zmieniaczy pipet" umożliwia dodatkowy rząd zmieniaczy pipet do głowicy
SIPLACE SpeedStar. Pakiet doposażeniowy zawiera zmieniacz pipet i zestaw montażowy.
(1) Zmieniacz pipet
(2) SIPLACE SpeedStar
WSKAZÓWKA
Zatrzymanie automatu przy brakujących magazynkach
Obwód bezpieczeństwa wywołuje zatrzymanie przy braku lub nieprawidłowo osadzo-
nych magazynkach automatu.
Obłóż wszystkie stanowiska magazynków.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.1 Zmieniacz pipet Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
340
6.1.2.8 Montaż
Zmieniacze pipet są zamocowane do zespołu wciągowego wózka na podzespoły.
6

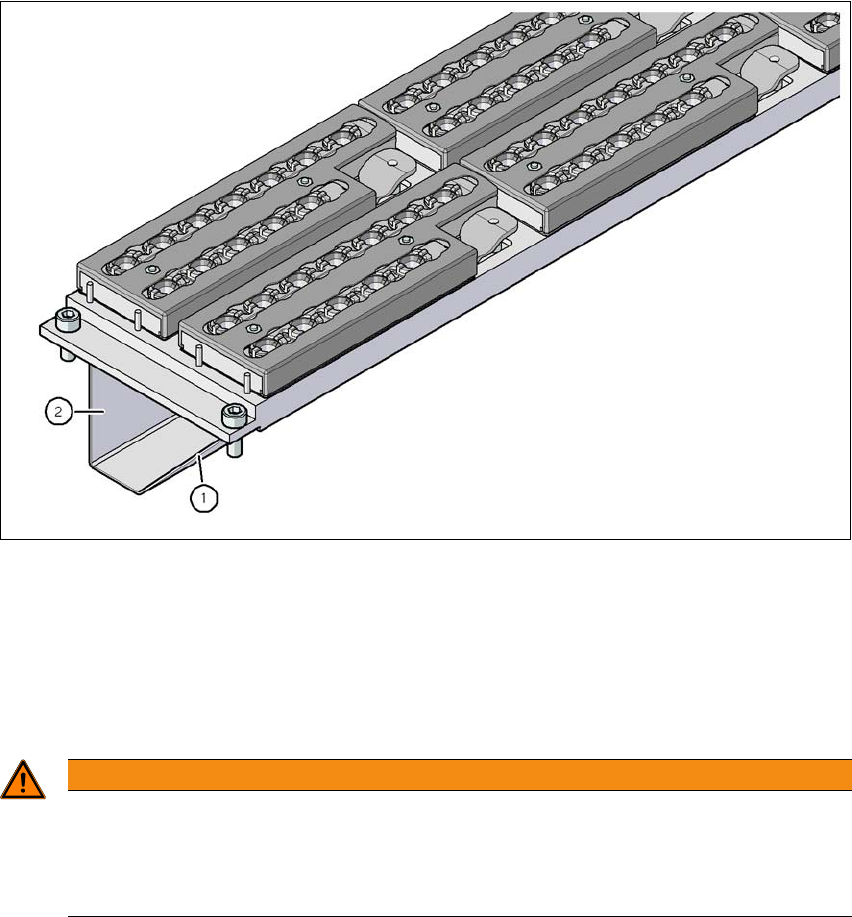

Rys. 6.1 - 6 Pozycja montażowa
(1) Skośny bok musi być skierowany do zespołu wciągowego wózka na podzespoły
(2) Pionowy bok musi być skierowany do transportera płytek drukowanych
Zmieniacze pipet należy ustawić tak, aby skośny bok był skierowany do zespołu wciągowego
wózka na podzespoły.
6
OSTRZEŻENIE
Niebezpieczeństwo kolizji głowic przy konfiguracjach mieszanych!
Konfiguracje mieszane grożą kolizjami głowicy.
Dla każdej głowicy montażowej montować tylko odpowiedni zmieniacz pipet z ma-
gazynkiem pipet przewidzianym dla danej głowicy montażowej.
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 6.1 Zmieniacz pipet
341
6.1.2.9 Wskazówki dotyczące obsługi
Napełniając po raz pierwszy magazynek określonym typem pipet, zaznacz to w postaci na-
klejki.
6
Otwórz płytkę ryglującą i włóż pipety do garaży.
Zamknij płytkę ryglującą, aby pipety nie mogły wypadać z magazynków.
6
6
Programowanie zmieniacza pipet jest opisane w instrukcji eksploatacji SIPLACE Pro.
6.1.2.10 Wymiana magazynka
Naciśnij dźwignię (poz. 1 na rys. 6.1 - 7, strona 342), aby zwolnić magazynek z kulek przyci-
sków (poz. 5 na rys. 6.1 - 7
, strona 342). Unieś magazynek z podstawy.
6
WSKAZÓWKA
Napełniaj magazynki poza maszyną i wymieniaj zawsze tylko kompletne maga-
zynki.
OSTROŻNIE
Napełnianie magazynków!
Magazynki napełnij dopiero wtedy, gdy wszystkie znajdujące się na głowicy Col-
lect&Place pipety, zostaną odłożone do swoich magazynków.
WSKAZÓWKA
Niebezpieczeństwo zakleszczenia!
Jeżeli podzespoły spadają na magazynki, istnieje niebezpieczeństwo zakleszczenia pły-
ty blokującej.
Unikaj upadania podzespołów na magazynki.
Dlatego regularnie czyść magazynki i wolne stanowiska.
OSTRZEŻENIE
Niebezpieczeństwo kolizji głowic przy wystającej dźwigni
Dźwignia wystająca poza magazynek (poz. 1 na rys. 6.1 - 7
) może doprowadzić do kolizji
z głowicą montażową.
Dopilnować, aby dźwignie nie wystawały ponad magazynki.
