6.1.3.8 Wymiana magazynka

 Naciśnij dźwignię (poz. 1 na rys. 6.1 - 12, strona 349), aby zwolnić magazynek z kulek przy-

cisków (poz. 5 na rys. 6.1 - 12

, strona 349). Unieś magazynek z podstawy.

OSTRZEŻENIE

Niebezpieczeństwo kolizji głowic przy wystającej dźwigni

Dźwignia wystająca poza magazynek (poz. 1 na rys. 6.1 - 12

) może doprowadzić do ko-

lizji z głowicą montażową.

 Dopilnować, aby dźwignie nie wystawały ponad magazynki.

Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji

Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 6.1 Zmieniacz pipet

349

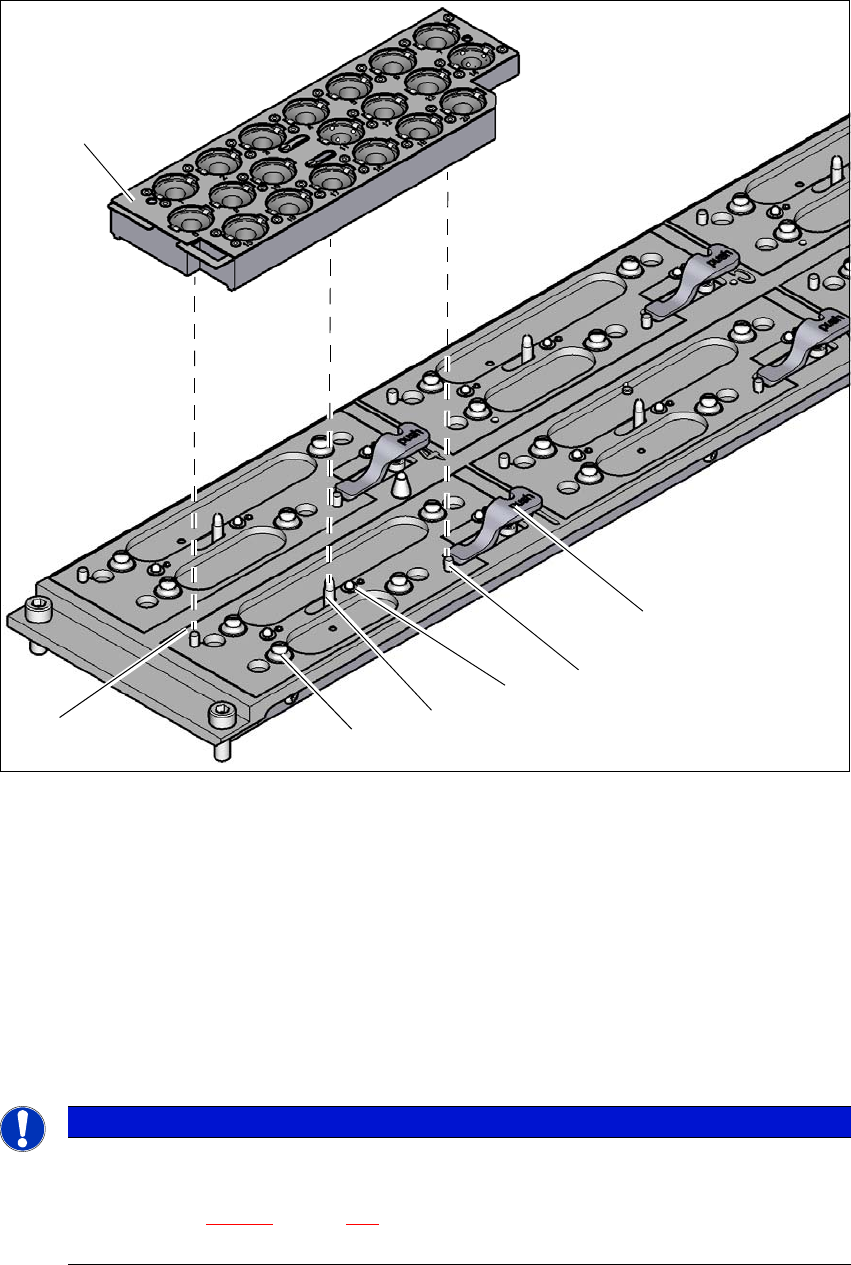

Rys. 6.1 - 12 Wymiana zmieniacza pipet do magazynku C&P20 (przykład 6 magazynków)

(1) Dźwignia do podnoszenia magazynka

(2) Kołek walcowy, wchodzi w otwór magazynka

(3) Kołek sprężynujący do wyzwalania mikrowyłącznika

(4) Kołek mechanizmu przesuwu, przesuwa płytkę ryglującą

(5) Kulka przycisku

(6) Kołek walcowy, wchodzi w otwór podłużny magazynka

(7) Płytka ryglująca w pozycji "Magazynek zaryglowany"

WSKAZÓWKA

 Przesuń płytkę ryglującą do pozycji "Magazynek zaryglowany".

 Przed zastosowaniem magazynek należy tak skierować, aby kołki walcowe (poz. 2

i 6 na rys. 6.1 - 12

, strona 349) mogły się przesuwać w otworze centrującym i w

otworze podłużnym.

(1)

(2)

(3)

(4)

(5)

(6)

(7)

6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X

6.1 Zmieniacz pipet Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014

350

 Postaw magazynek na kulkach przycisków (poz. 5 na rys. 6.1 - 12, strona 349).

 Wciskaj magazynek równomiernie do dołu tak, aby kulki przycisków jednocześnie zatrzaski-

wały się we wszystkich przyciskach.

6.1.3.9 Rozpoznawanie położenia

Każdy magazynek zmieniacza pipet ma dwa znaczniki, jeden do wyznaczania pozycji a drugi do

wyznaczania położenia kątowego.

Rys. 6.1 - 13 Magazynek pipet - numeracja garaży, znaczniki do wyznaczania pozycji i położenia kątowego

(1) Płytka ryglująca w pozycji "Magazynek otwarty"

(2) Znacznik do wyznaczania pozycji

(3) Znacznik do wyznaczania położenia kątowego
