6.1.4.10 Wskazówki dotyczące obsługi
Napełniając po raz pierwszy magazynek określonym typem pipet, zaznacz to w postaci na-
klejki.
6
Otwórz płytkę ryglującą i włóż pipety do garaży.
Zamknij płytkę ryglującą, aby pipety nie mogły wypadać z magazynków.
6
6
Programowanie zmieniacza pipet jest opisane w instrukcji eksploatacji SIPLACE Pro.
6.1.4.11 Wymiana magazynka
Naciśnij dźwignię (poz. 1 na rys. 6.1 - 21, strona 360), aby zwolnić magazynek z kulek przy-
cisków (poz. 5 na rys. 6.1 - 21
, strona 360). Unieś magazynek z podstawy.
6
WSKAZÓWKA
Napełniaj magazynki poza maszyną i wymieniaj zawsze tylko kompletne magazynki.
OSTROŻNIE
Napełnianie magazynków!
Magazynki napełnij dopiero wtedy, gdy wszystkie znajdujące się na głowicy Col-
lect&Place pipety, zostaną odłożone do swoich magazynków.
WSKAZÓWKA
Niebezpieczeństwo zakleszczenia!
Jeżeli podzespoły spadają na magazynki, istnieje niebezpieczeństwo zakleszczenia pły-
ty blokującej.
Unikaj upadania podzespołów na magazynki.
Dlatego regularnie czyść magazynki i wolne stanowiska.
OSTRZEŻENIE
Niebezpieczeństwo kolizji głowic przy wystającej dźwigni
Dźwignia wystająca poza magazynek (poz. 1 na rys. 6.1 - 21
) może doprowadzić do ko-
lizji z głowicą montażową.
Dopilnować, aby dźwignie nie wystawały ponad magazynki.
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.1 Zmieniacz pipet Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
360
6

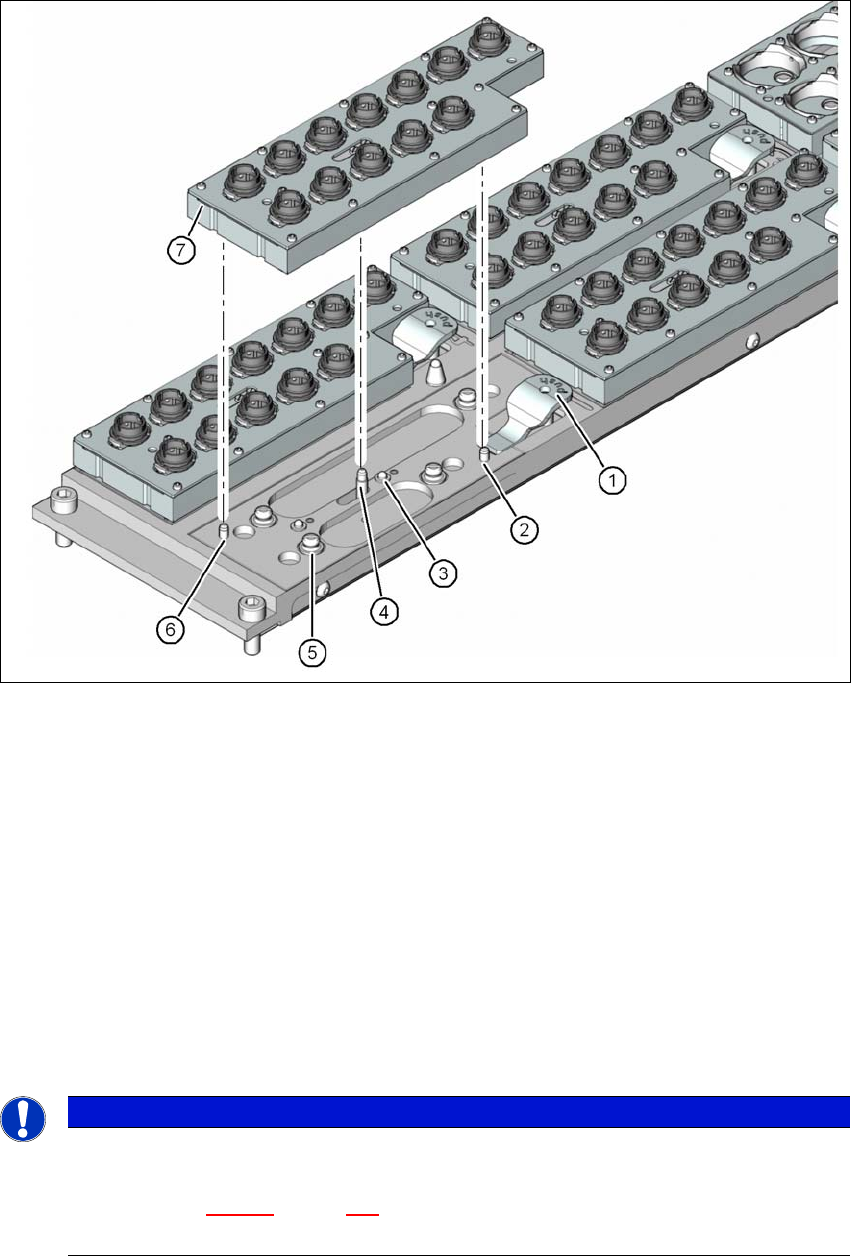

Rys. 6.1 - 21 Wymiana magazynku (przykład 6 magazynków)
Rys. 6.1 - 22
(1) Dźwignia do podnoszenia magazynka
(2) Kołek walcowy, wchodzi w otwór magazynka
(3) Kołek sprężynujący do wyzwalania mikrowyłącznika do rozpoznawania magazynków i pętli
bezpieczeństwa
(4) Kołek mechanizmu przesuwu, przesuwa płytkę ryglującą
(5) Kulka przycisku
(6) Kołek walcowy, wchodzi w otwór podłużny magazynka
(7) Płytka ryglująca w pozycji "Magazynek zaryglowany"
6
WSKAZÓWKA
Przesuń płytkę ryglującą do pozycji "Magazynek zaryglowany".
Przed zastosowaniem magazynek należy tak skierować, aby kołki walcowe (poz. 2
i 6 na rys. 6.1 - 21
, strona 360) mogły się przesuwać w otworze centrującym i w
otworze podłużnym.
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 6.1 Zmieniacz pipet
361
Postaw magazynek na kulkach przycisków (poz. 5 na rys. 6.1 - 21, strona 360).
Wciskaj magazynek równomiernie do dołu tak, aby kulki przycisków jednocześnie zatrzaski-
wały się we wszystkich przyciskach.
6.1.4.12 Rozpoznawanie położenia
Każdy magazynek zmieniacza pipet ma dwa znaczniki, jeden do wyznaczania pozycji a drugi do
wyznaczania położenia kątowego.
6

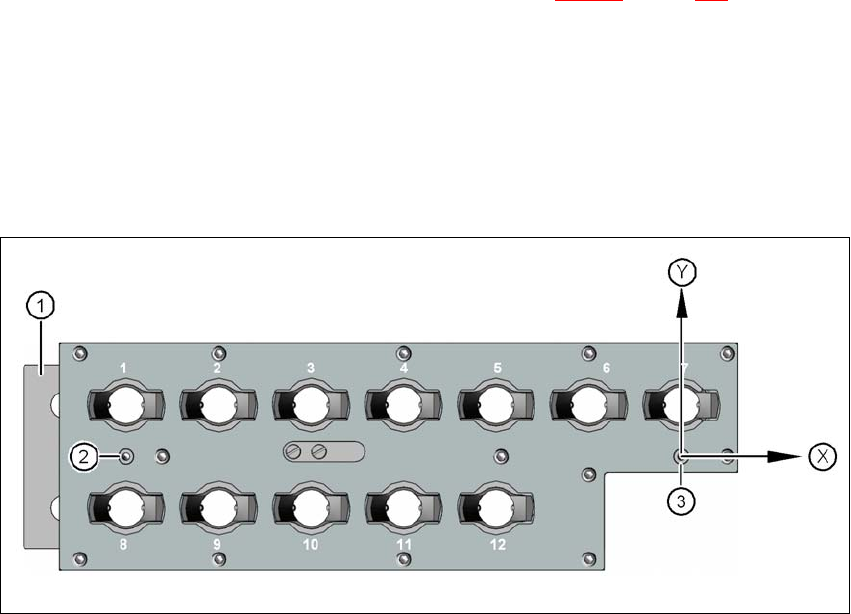

Rys. 6.1 - 23 Magazynek - znaczniki do wyznaczania pozycji i położenia kątowego
(1) Płytka ryglująca w pozycji "Magazynek otwarty"
(2) Znacznik do wyznaczania położenia kątowego
(3) Znacznik do wyznaczania pozycji
