Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji Od wersji oprogramowania 706.1 SP1 Wydanie 10/ 2014 6.8 Stacja dokowania do wózka na podzespo ł y SIPLACE seria X 391 Legenda do rys. 6.8 - 1 , strona 390 (1)…
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.8 Stacja dokowania do wózka na podzespoły SIPLACE seria X Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
390
6.8 Stacja dokowania do wózka na podzespoły SIPLACE
seria X
Nr kat. 00116933-xx stacja dokowania wózka na podzespoły SIPLACE X
6
6.8.1 Opis
Stacja dokowania stanowi dodatkowy komponent do stanowiska wstępnego uzbrajania. Jest ona
ogniwem łączącym stanowisko wstępnego uzbrajania z wózkiem na podzespoły SIPLACE seria
X. Stacja dokowania umożliwia zewnętrzne uzbrajanie wózków na podzespoły w moduły podajni-
kowe, testowanie funkcjonowania i kontrolę uzbrojenia.
6

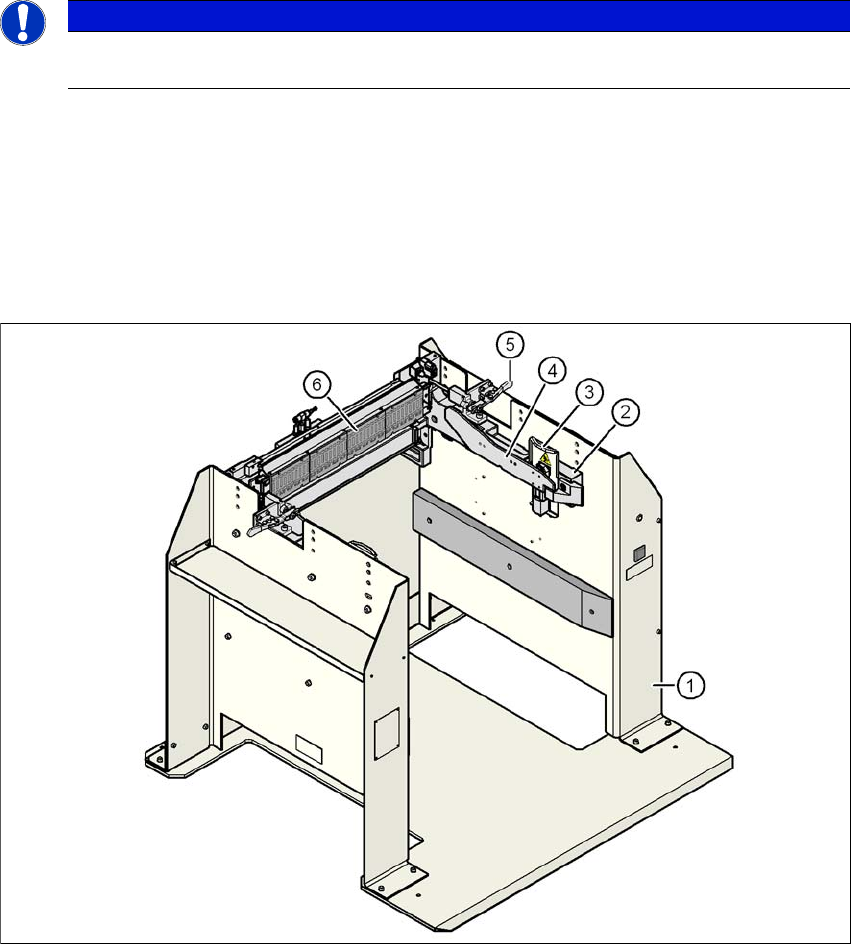

Rys. 6.8 - 1 Stacja dokowania SIPLACE seria X
WSKAZÓWKA
Stacja dokowania (stacja Multi Docking), dzięki której wózki na podzespoły mogą być
uzbrojone w 30, 40 i 60 ścieżki, dostępna jest na zapytanie.
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 6.8 Stacja dokowania do wózka na podzespoły SIPLACE seria X
391
Legenda do rys. 6.8 - 1, strona 390
(1) Stacja dokowania
(2) Wózek na podzespoły seria X
(3) Blacha osłonowa z tabliczką ostrzegawczą W204
(4) Szyny do prowadzenia i dokowania stołu na podzespoły
(5) Napinacz poziomy do ustalania wózka na podzespoły
(6) EDIF (Złącze zasilania i danych)
Główne zadania stacji dokowania.
– Zasilanie energetyczne wózka na podzespoły i modułów podajnikowych X.
– Zasilanie pneumatyczne wózka na podzespoły i modułów podajnikowych X.
–Udostępnienie infrastruktury do komunikacji między komputerem PC stanowiska wstęp-
nego uzbrajania i modułami podajnikowymi.
Za pomocą stacji dokowania operator może wykonywać poza środowiskiem produkcji testy funk-
cjonowania modułów podajnikowych X oraz kontrolować wyposażenie. Dwa rzędy, każdy po
cztery stacje dokowania, są połączone magistralą CAN komputera PC stanowiska wstępnego
uzbrajania. Każda stacja dokowania ma własne przyłącze elektryczne i przyłącze sprężonego po-
wietrza.
Zespół wciągowy wózka na podzespoły (poz. 2 na rys. 6.8 - 1
, strona 390) stacji dokowania
można dopasować do żądanej wysokości transportera POD. Wstępne uzbrojenie przeprowadza
się wsuwając wózek na podzespoły w stację dokowania (poz. 1 na rys. 6.8 - 1
, strona 390). Na
umieszczonych z boku łożyskach wałeczkowych wózek na podzespoły ześlizguje się po szynach
zespołu wciągowego wózka na podzespoły do złącze zasilania i danych. Stół na podzespoły z
EDIF modułów podajnikowych pozycjonowany jest optymalnie do EDIF (poz. 5 na rys. 6.8 - 1
,
strona 390
) zespołu wciągowego wózka na podzespoły i ustalony za pomocą obu napinaczy po-
ziomych w położeniu. Blachy ochronne (poz. 3 na rys. 6.8 - 1
, strona
390
) uniemożliwiają dostęp do wózka na podzespoły, jeżeli jest on wsunięty w stację dokowania.
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.8 Stacja dokowania do wózka na podzespoły SIPLACE seria X Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
392
6
Rys. 6.8 - 2 Stacja dokowania - wymiary w milimetrach, punkty przyłączeniowe
Legenda do rys. 6.8 - 2, strona 392
(1) Przyłącze sprężonego powietrza
(2) Przyłącze magistrali CAN
(3) Przyłącze zasilania prądowego
