6.8.3 Wymiary gabarytowe stacji dokowania z zadokowanym wózkiem na podze-
społy
6

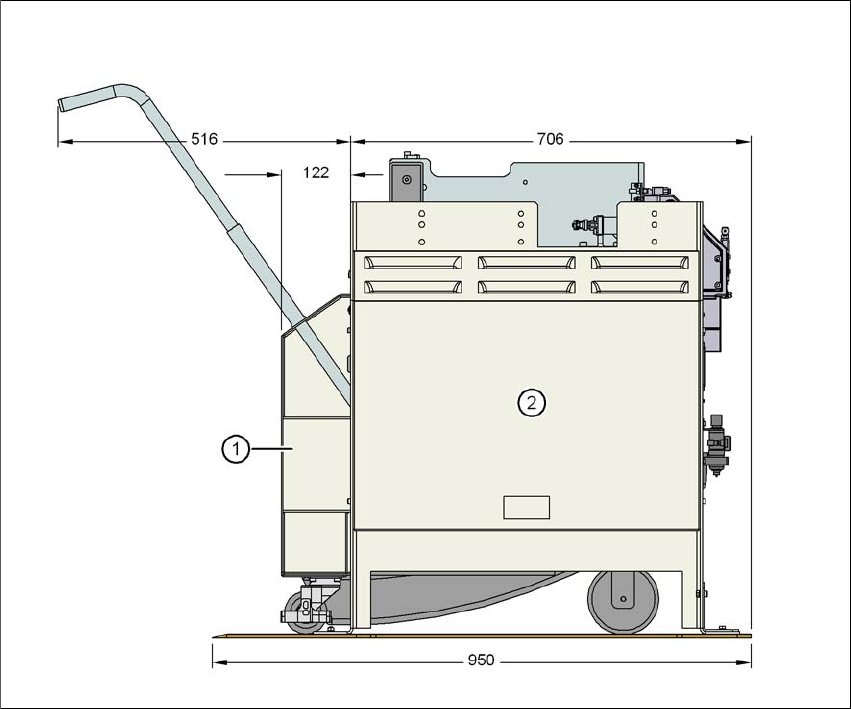

Rys. 6.8 - 3 Stacja dokowania z zadokowanym wózkiem na podzespoły - wymiary w milimetrach
(1) Wózek na podzespoły
(2) Stacja dokowania
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 6.8 Stacja dokowania do wózka na podzespoły SIPLACE seria X
395
6.8.4 Elementy obsługowe i wskaźnikowe
6

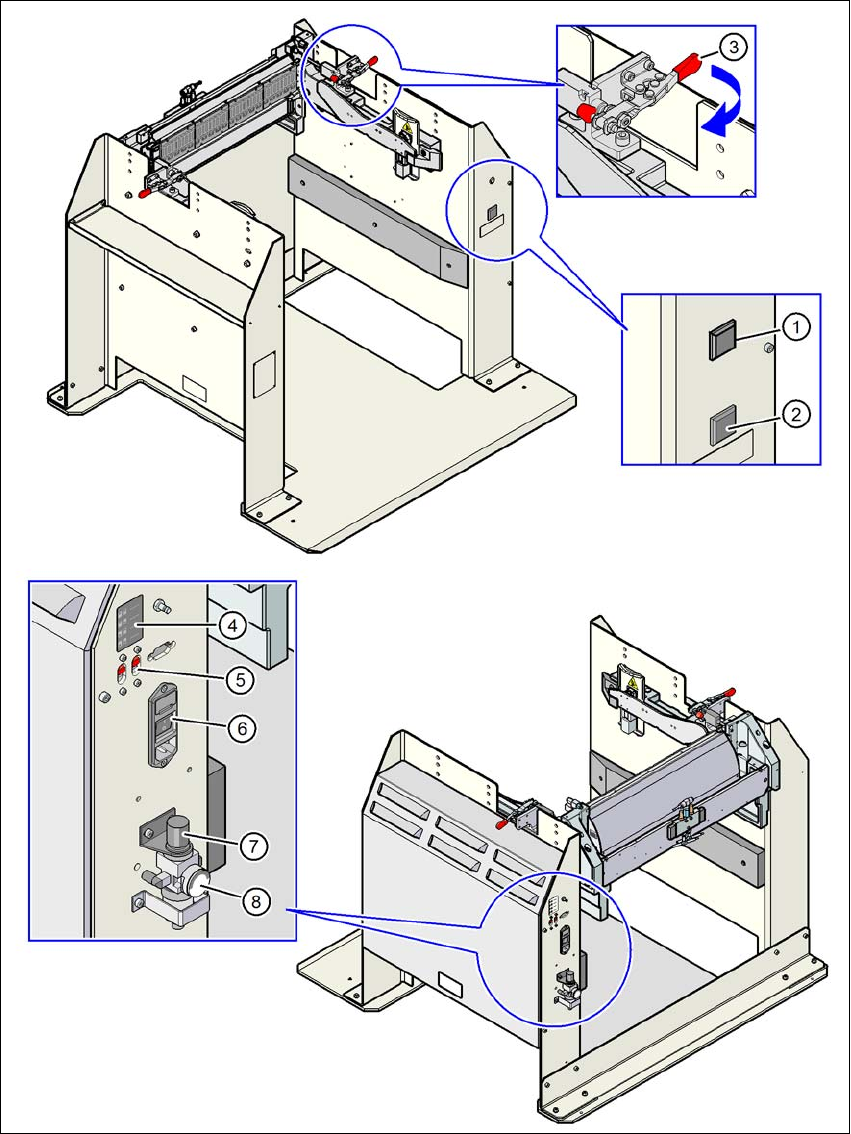

Rys. 6.8 - 4 Stacja dokowania - elementy obsługowe i wskaźnikowe
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.8 Stacja dokowania do wózka na podzespoły SIPLACE seria X Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
396
Legenda do rys. 6.8 - 4
, strona 395.
(1) Przycisk z lampką kontrolną do zasilania sieciowego
(2) Przycisk do ryglowania i zwalniania wszystkich modułów podajnikowych na wózku na podze-
społy
(3) Napinacz poziomy do ustalania stołu na podzespoły - dźwignia w położeniu "zamknięte"
(4) Etykieta ze schematem przełączników S1 i S2 do adresowania magistrali CAN
(5) Przełączniki S1 i S2 do ustawiania adresu magistrali CAN
(6) Wyłącznik sieciowy
(7) Pokrętło do ustawiania ciśnienia roboczego
(8) Manometr ciśnienia roboczego
