6 Rozszerzenia stacji Instrukcja eksploatacji S IPLACE seria X 6.14 Support Pin Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 408 6.14 Support Pin Nr kat. 001 1968 0-xx Support Pin Szerokie p ł ytki drukowane maj ą …
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 6.13 Interfejs Siemens
407
6.12.1.1 Dane techniczne
6
6
6.12.1.2 Położenie
Położenie kamer stacjonarnych i odpowiednich konfiguracji jest przedstawione w rozdziale 3.8.2,
strona 177
.
6.13 Interfejs Siemens
Nr kat. 00116808-xx Interfejs SIPLACE
W automatach montażowych SIPLACE serii X interfejs transportowy jest konfigurowany według
standardu SMEMA. Interfejs może być jednak wykorzystany także zgodnie ze standardem Sie-
mensa. Ma to dużą zaletę, gdy automat serii X ma być zintegrowany ze starszymi liniami
SIPLACE. Nie jest wówczas konieczne doprowadzanie starszych automatów do zgodności ze
standardem SMEMA.
Po prostu skonfiguruj interfejs transportowy automatów serii X na standard Siemens i połącz au-
tomaty odpowiednim kablem interfejsowym.
Wymiary podzespołu 0,5 mm x 0,5 mm do 55 mm x 45 mm
Gama podzespołów 0402, MELF, SO, PLCC, QFP, kondensatory elektrolityczne,
BGA
Min. raster nóżek 0,3mm
Min. szerokość nóżek 0,15mm
Min. raster kulek 0,35mm
Min. średnica kulek 0,2 mm
Pole widzenia 65 mmx50 mm
Typ oświetlenia Światło padające (6 swobodnie programowalnych płaszczyzn)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.14 Support Pin Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
408
6.14 Support Pin
Nr kat. 00119680-xx Support Pin
Szerokie płytki drukowane mają tendencję do uginania się podczas uzbrajania, co może spowo-
dować, że podzespoły nie będą montowane z wymaganą dokładnością. Także mocno wybrzu-
szone płytki drukowane mają wpływ na dokładność uzbrajania. Problem ten można łatwo usunąć
przez umieszczenie Support Pins na stole podnośnym.
6
Rys. 6.14 - 1 Support Pin
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 6.15 Smart Pin Support
409
6.15 Smart Pin Support
Nr kat. 00119999-xx Smart Pin Support, X3 S
Nr kat. 00119993-xx Smart Pin Support, X4 S
Nr kat. 00119994-xx Smart Pin Support, X4i S
Szerokie płytki drukowane mają tendencję do uginania się podczas uzbrajania, co może spowo-
dować, że podzespoły nie będą montowane z wymaganą dokładnością. Także mocno wybrzu-
szone płytki drukowane mają wpływ na dokładność uzbrajania. Problem ten można łatwo usunąć
przez umieszczenie Support Pins na stole podnośnym. Za pomocą opcji Smart Pin Support Sup-
port Pins zostają automatycznie ustawione na stole podnośnym. Służy do tego zespół chwytaka,
pobierający Support Pins ze specjalnego magazynka i ustawiający je w wymaganym położeniu.
6

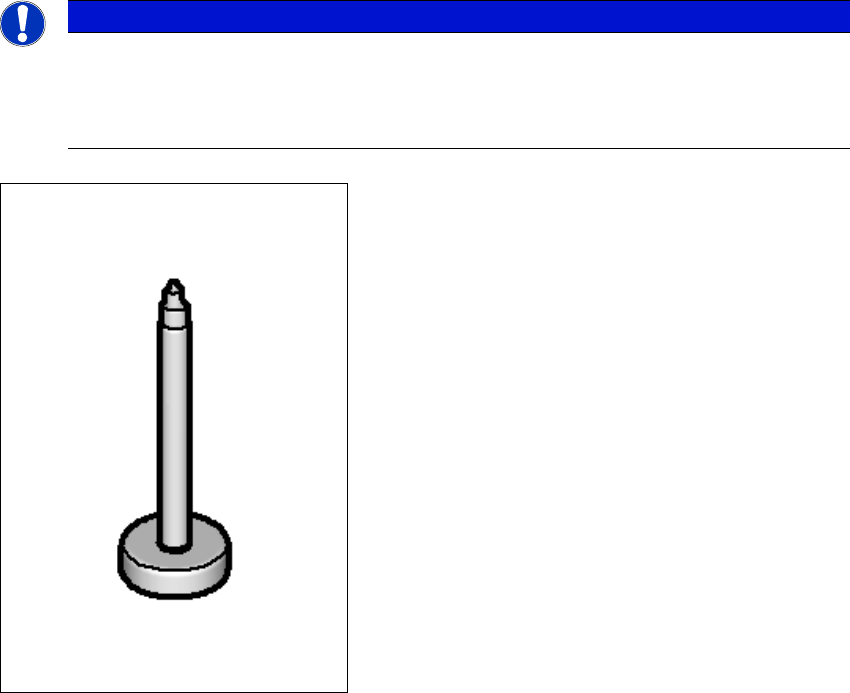

Rys. 6.15 - 1 Support Pin
WSKAZÓWKA
Zmniejszanie zakresu przesuwu
Opcja Smart Pin Support może zostać skonfigurowana dla automatu SIPLACE X3 S /
X4 S. Dzięki opcji Smart Pin Support zmniejsza się zakresu przesuwu portalu 1 i 3 w
obu obszarach montażu o 36 mm dla każdego portalu.
