2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
56
2.2.2.2 Paski ostrzegawcze
2
2
2
NIEBEZPIECZEŃSTWO ZMIAŻDŻENIA RĄK
PRZY NIEPRAWIDŁOWYM ZAMYKANIU KOŁPAKÓW OCHRON-
NYCH
Patrz 2.5.1 - Wskazówki bezpieczeństwa dotyczące zamykania kołpa-
ków ochronnych.
Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.2 Tabliczki ostrzegawcze
57
2.2.3 Tabliczki ostrzegawcze w automacie

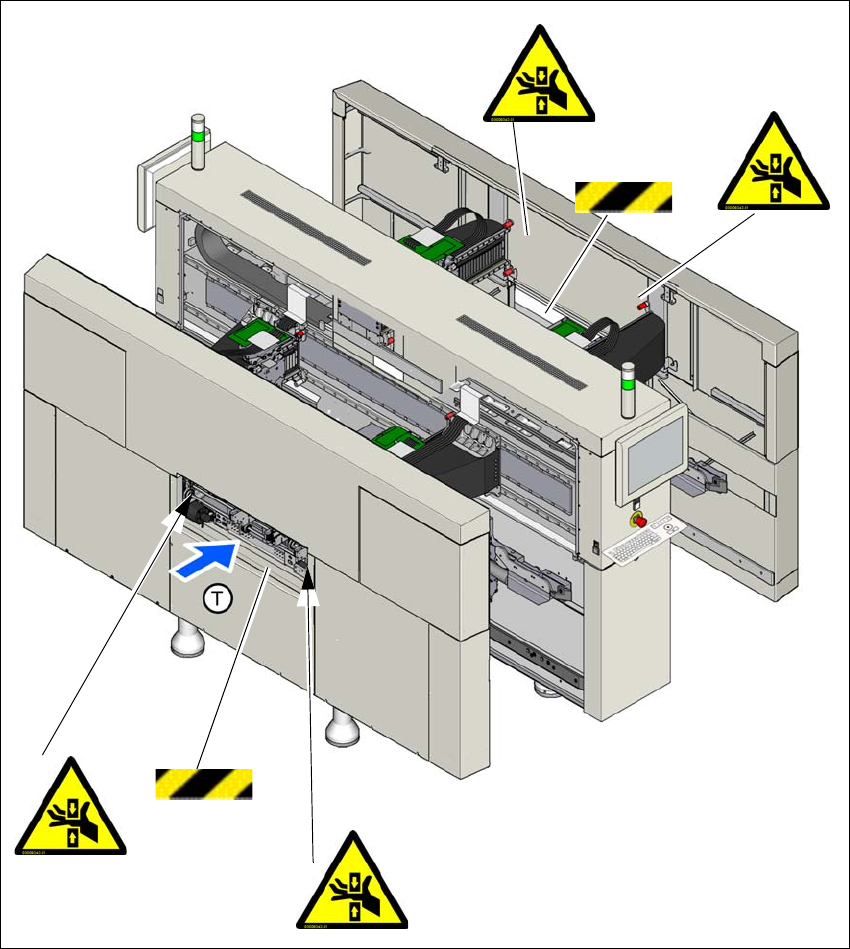

Rys. 2.2 - 3 Tabliczka ostrzegawcza W203 w automacie (przykład SIPLACE X4i S)
Poz. W203, nr artykułu 03009342-01
(1) Paski ostrzegawcze
(T) Kierunek transportu
Naklejki ostrzegawcze umieszczone są na wewnętrznej stronie metalowej osłony.
W 203
W 203
W 203
W 203
1
1
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
58
2.2.3.1 Tabliczka ostrzegawcza W203
2
Poz. W203 na rys. 2.2 - 3, strona 57, nr artykułu 03009342-01 (liczba sztuk w automacie: 4)
2.2.3.2 Wskazówka bezpieczeństwa dotycząca prac przy otwartym kołpaku ochronnym
2
Po stronie wewnętrznej, nad taśmą wlotową i wylotową umieszczona jest czarno-żółta taśma
ostrzegawcza. Poz. 1 na rys. 2.2 - 3
, strona 57 (liczba na automat: 2)
Ostrzega on operatora przed niebezpiecznym miejscem, w obrębie którego nie wolno sięgać do
wnętrza sąsiedniej maszyny.
2
2
2
2
NIEBEZPIECZEŃSTWO ZMIAŻDŻENIA!
Sięganie może prowadzić do obrażeń ramion i rąk.
Nie sięgać do wnętrza sąsiedniej maszyny
ZAGROŻENIE
Niebezpieczeństwo obrażeń przy otwartym kołpaku ochronnym!
Sięganie do niebezpiecznego obszaru sąsiedniej maszyny przy otwartym kołpaku
ochronnym może prowadzić do obrażeń. Obszar ten oznakowany jest żółto-czarną taś-
mą ostrzegawczą.
Pamiętać o tym, aby przy otwartym kołpaku ochronnym nie sięgać do niebezpiecz-
nego obszaru sąsiedniej maszyny.
2
2
2
OBRAŻENIA DŁONI (NIEBEZPIECZEŃSTWO ZMIAŻDŻENIA)
NA DŁUŻSZYM OBSZARZE!
Sięganie może prowadzić do obrażeń ramion i rąk.
Nie sięgać do wnętrza sąsiedniej maszyny
