Instrukcja eksploatacji SI PLACE seria X 2 Bezpiecze ń stwo eksploatacji Od wersji oprogramowania 706.1 SP1 Wy danie 10/2014 2.2 Tab liczki ostrzegawcze 63 2.2.6 T abliczki ostrzegawcze na przy łą czu pr ą dowym i na tra…
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
62
2.2.5.1 Tabliczka ostrzegawcza W205 na ześlizgu do odpadów pasa
2
Rys. 2.2 - 6 Tabliczka ostrzegawcza W205 na ześlizgu do odpadów pasa
Poz. W205, nr artykułu 03009344-01
W205
Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.2 Tabliczki ostrzegawcze
63
2.2.6 Tabliczki ostrzegawcze na przyłączu prądowym i na transformatorze
2
Poz. W206 na rys. 2.2 - 7, strona 63, nr artykułu 03009345-01 (liczba sztuk w automacie: 2)
Poz. W206 na rys. 2.2 - 8
, strona 64, nr artykułu 03009345-01 (liczba sztuk w automacie: 2)
Rys. 2.2 - 7 Tabliczka ostrzegawcza W206, (przykład SIPLACE X2 S / X3 S / X4 S)
Poz. W206, środkowa osłona zasilania prądowego
Poz. W206, wewnątrz przyłącza prądowego (patrz także rys. 2.2 - 8
, strona 64 )
NIEBEZPIECZNE NAPIĘCIA!
Oznaczone części znajdują się pod napięciem sieciowym także
przy wyłączonym wyłączniku głównym.
Przed przystąpieniem do serwisu odłącz maszynę od sieci.
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W206
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
64
2.2.6.1 Tabliczka ostrzegawcza W211
2
Nr kat. 03009351-01 (liczba sztuk w automacie: 2)
Poz. W211 na rys. 2.2 - 8
, strona 64 nr artykułu 03009351-01.

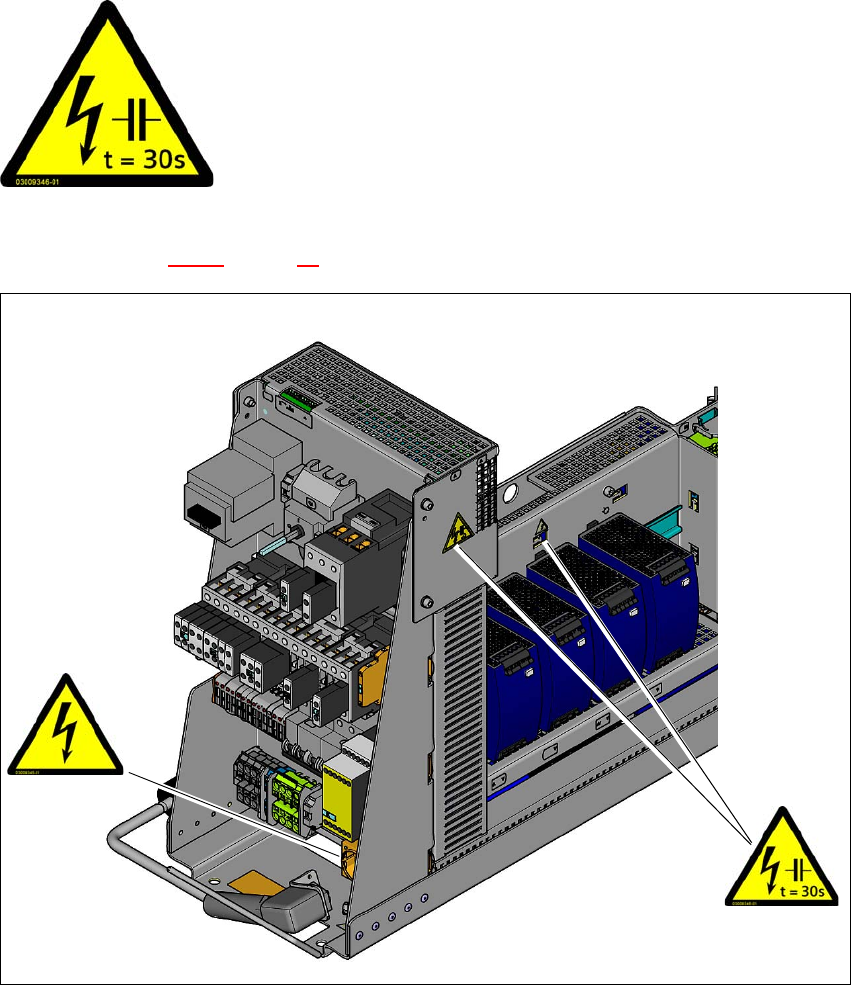

Rys. 2.2 - 8 Tabliczki ostrzegawcze W206, W211 na przyłączu prądowym
Poz. W211, na osłonie ogranicznika prądu włączeniowego
Poz. W206, na serwisowym gnieździe wtykowym X102
2
2
NAPIĘCIE SIECIOWE!
Wyłącz wyłącznik główny i poczekaj 30 sekund aż rozładują się
kondensatory.
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W211
W206
