2 Bezpiecz e ń stwo eksploatacji Instrukcja ekspl oatacji SIPLACE seri a X 2.2 Tabliczki ostrzegawcze Od wers ji oprogramowania 706.1 SP1 Wydanie 10/2014 66 2.2.8 W ysokie temperatury w jednos tce Head Control Unit (HCU)…
Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.2 Tabliczki ostrzegawcze
65
2.2.7 Tabliczka ostrzegawcza na przyciskach ZATRZYMANIA AWARYJNEGO
2
Poz. W209 na rys. 2.2 - 9, nr artykułu 03009349-01 (liczba sztuk w automacie: 2)
2
2

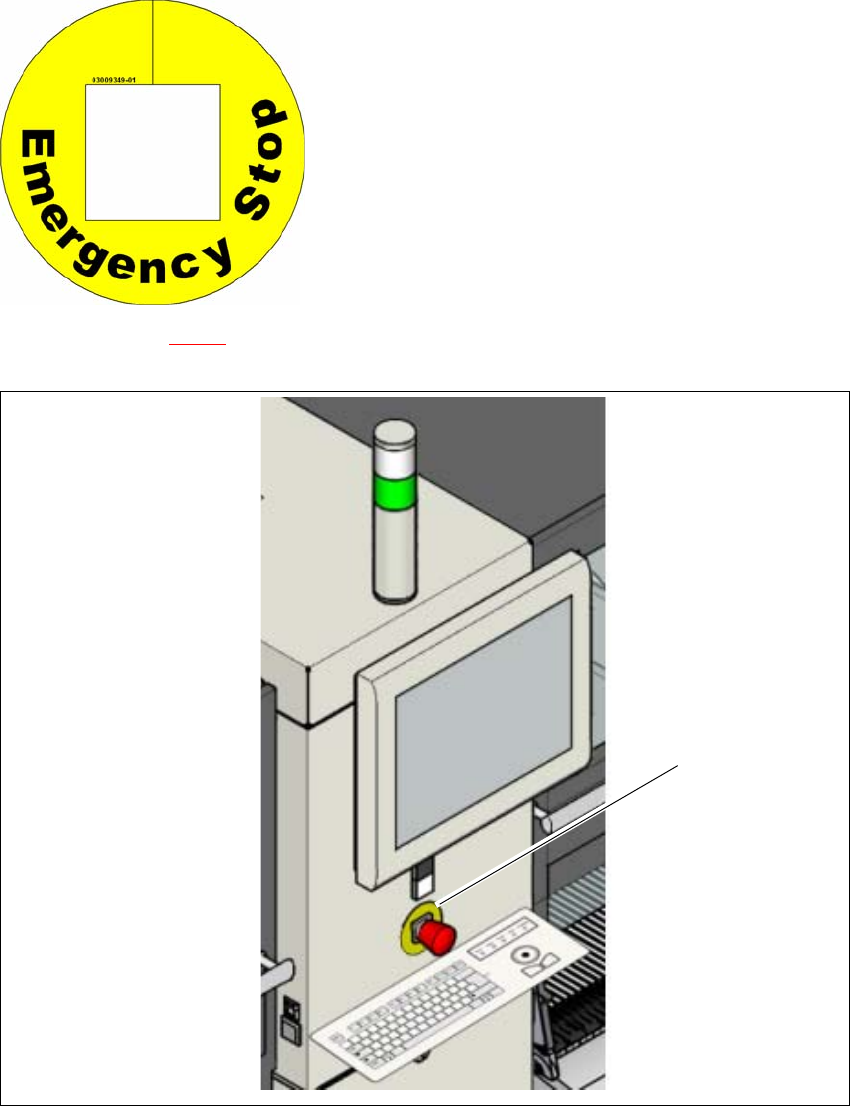

Rys. 2.2 - 9 Tabliczka ostrzegawcza W209 na przyciskach ZATRZYMANIA AWARYJNEGO (przykład SIPLACE X2 S
/ X3 S / X4 S)
Poz. W209, nr artykułu 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Dla krajów takich jak: Australia, Kanada, Meksyk i
USA zamiast żółtego pierścienia na przyciskach ZA-
TRZYMANIA AWARYJNEGO tabliczka ostrzegaw-
cza W209 jest przyklejona na zestawie do montażu.
W 209
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
66
2.2.8 Wysokie temperatury w jednostce Head Control Unit (HCU)
Poz. 1 na rys. 2.2 - 10, Tabliczka z informacją o temperaturze, nr art. 03031926-01 (liczba sztuk
w automacie: 4)
2
Rys. 2.2 - 10 Tabliczka z informacją o temperaturze na jednostce Head Control Unit (HCU) - (przykład SIPLACE X4i
S)
2
NIEBEZPIECZEŃSTWO OPARZENIA, WYSOKA TEMPERATURA!
Obudowa Head Control Unit (HCU) może nagrzewać się podczas pracy cią-
głej. Zachować ostrożność przy dotykaniu obudowy Head Control Unit
(HCU).
(1)
(1)
(1)
(1)
Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.2 Tabliczki ostrzegawcze
67
2.2.9 Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
Tabliczka informacyjna "Kolizja głowicy" na rys. 2.2 - 11, nr artykułu 03015392-02
(liczba sztuk w automacie: maksymalnie 2)
2
Rys. 2.2 - 11 Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
(1) Obudowa kamery
(2) Szklana płyta
(3) Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
OSTRZEŻENIE O NIEBEZPIECZEŃSTWIE KOLI-
ZJI GŁOWICY 2
Przy zmianie głowicy montażowej TwinStar na SpeedStar głowica
SpeedStar koliduje z obudową kamery.
Zdemontować stacjonarne kamery podzespołów typu 33, 55 x 45
oraz typu 25, 16 x 16) głowicy TwinStar.
(3)
