Instrukcja eksploatacji SI PLACE seria X 2 Bezpiecze ń stwo eksploatacji Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.6 Urz ą dzenia zabezpieczaj ą ce 81 Funkcja 2 Je ż eli jeden z ko ł paków zostanie otwarty w g…
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.6 Urządzenia zabezpieczające Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
80
2.6 Urządzenia zabezpieczające
2.6.1 Kołpaki ochronne
Obszar przesuwu portali jest osłonięty czterema ruchomymi kołpakami ochronnymi. Pokrywy i ko-
łpaki ochronne służą jako osłony i zapobiegają dostępowi do wnętrza automatu.
2
2

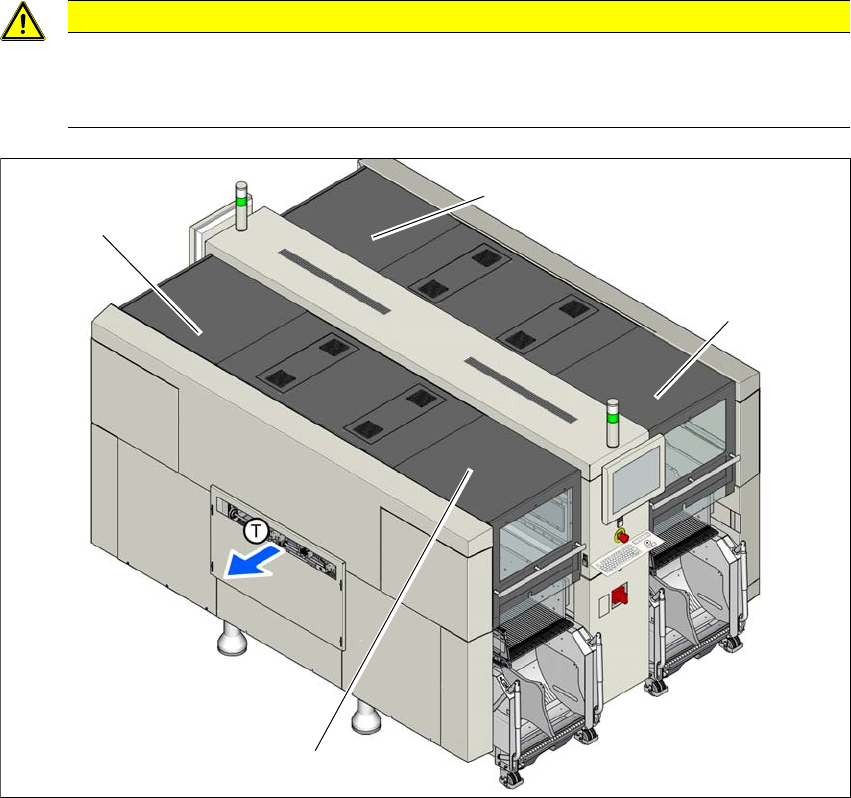

Rys. 2.6 - 1 Kołpaki ochronne (przykład SIPLACE X2 S / X3 S / X4 S)
(1) Kołpak ochronny na stanowisku 1
(2) Kołpak ochronny na stanowisku 2
(3) Kołpak ochronny na stanowisku 3
(4) Kołpak ochronny na stanowisku 4
OSTROŻNIE
Niebezpieczeństwo uszkodzenia!
Pokrywy i kołpaki ochronne mogą zostać uszkodzone przy zbyt wysokim obciążeniu.
Nie wchodzić ani nie stąpać po pokrywach i kołpakach ochronnych.
(4)
(1)
(3)
(2)
Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.6 Urządzenia zabezpieczające
81
Funkcja 2
Jeżeli jeden z kołpaków zostanie otwarty w górę, następuje natychmiastowe odłączenie zasilania
osi portali. Osie portali zatrzymują się. Na ekranie wyprowadzany jest komunikat "Zamknij
osłonę".
Zamknąć kołpaki i nacisnąć przycisk start (poz. 1 na rys. 2.6 - 2), w celu kontynuacji uzbraja-
nia.
2
Rys. 2.6 - 2 Położenie przycisków Start (zielone) na automacie (przykład SIPLACE X2 S / X3 S / X4 S)
(1) Przycisk stop (czarny) na automacie
(2) Przycisk start (zielony) na automacie
(2)
(1)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.6 Urządzenia zabezpieczające Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
82
2.6.2 Zabezpieczenie przed włożeniem rąk przy transporterze płytek drukowa-
nych
Zabezpieczenie przed włożeniem rąk przy transporterze płytek drukowanych zapobiega sięganiu
do pracującej maszyny, w przypadku gdy brak tam zamontowanego przedłużenia taśmy wlotowej/
wylotowej.
Jeżeli przy taśmie wlotowej i /lub wylotowej brak zamontowanych przedłużeń, należy w tym miej-
scu zamontować zabezpieczenie przed włożeniem rąk. Oznacza to, że przy taśmie wlotowej
pierwszej maszyny linii produkcyjnej i przy taśmie wylotowej ostatniej maszyny linii produkcyjnej
musi być zamontowane zabezpieczenie przed włożeniem rąk. Jeżeli maszyna SIPLACE serii X
eksploatowana jest poza linią i bez przedłużenia taśmy wlotowej/wylotowej, musi być zamonto-
wane zabezpieczenie przed włożeniem rąk przy taśmie wlotowej i wylotowej tej maszyny.
2
Rys. 2.6 - 3 Zabezpieczenie przed włożeniem rąk w automacie montażowym SIPLACE X4 S
(1) Zabezpieczenie przed włożeniem rąk
(1)
