Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.6 Urządzenia zabezpieczające
81
Funkcja 2
Jeżeli jeden z kołpaków zostanie otwarty w górę, następuje natychmiastowe odłączenie zasilania
osi portali. Osie portali zatrzymują się. Na ekranie wyprowadzany jest komunikat "Zamknij
osłonę".
Zamknąć kołpaki i nacisnąć przycisk start (poz. 1 na rys. 2.6 - 2), w celu kontynuacji uzbraja-
nia.
2

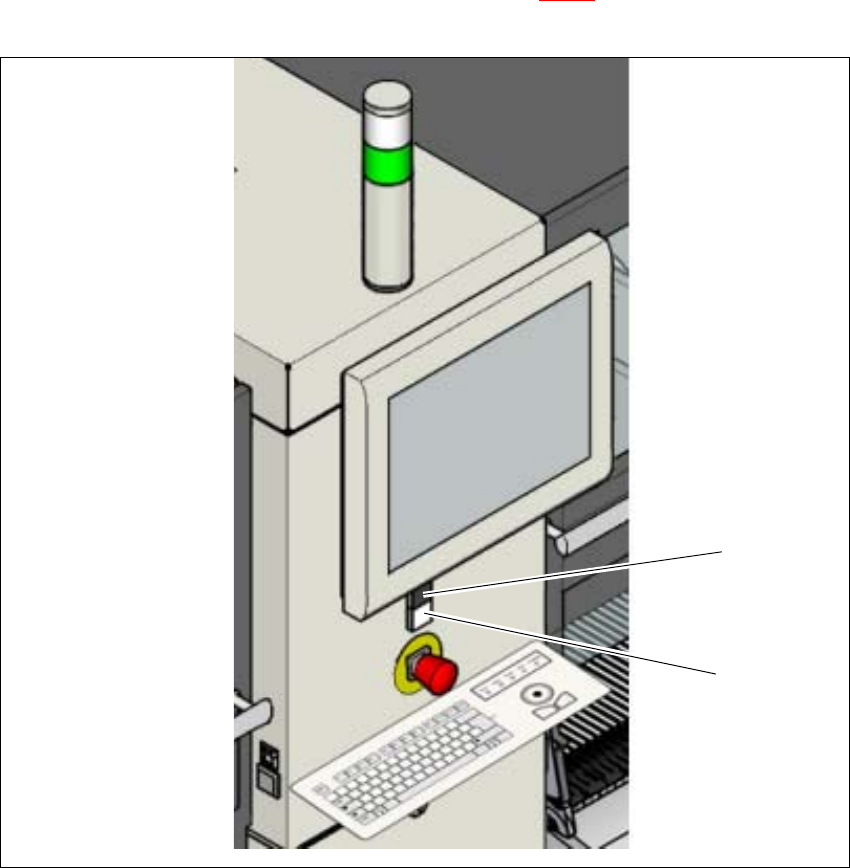

Rys. 2.6 - 2 Położenie przycisków Start (zielone) na automacie (przykład SIPLACE X2 S / X3 S / X4 S)
(1) Przycisk stop (czarny) na automacie
(2) Przycisk start (zielony) na automacie
(2)
(1)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.6 Urządzenia zabezpieczające Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
82
2.6.2 Zabezpieczenie przed włożeniem rąk przy transporterze płytek drukowa-
nych
Zabezpieczenie przed włożeniem rąk przy transporterze płytek drukowanych zapobiega sięganiu
do pracującej maszyny, w przypadku gdy brak tam zamontowanego przedłużenia taśmy wlotowej/
wylotowej.
Jeżeli przy taśmie wlotowej i /lub wylotowej brak zamontowanych przedłużeń, należy w tym miej-
scu zamontować zabezpieczenie przed włożeniem rąk. Oznacza to, że przy taśmie wlotowej
pierwszej maszyny linii produkcyjnej i przy taśmie wylotowej ostatniej maszyny linii produkcyjnej
musi być zamontowane zabezpieczenie przed włożeniem rąk. Jeżeli maszyna SIPLACE serii X
eksploatowana jest poza linią i bez przedłużenia taśmy wlotowej/wylotowej, musi być zamonto-
wane zabezpieczenie przed włożeniem rąk przy taśmie wlotowej i wylotowej tej maszyny.
2

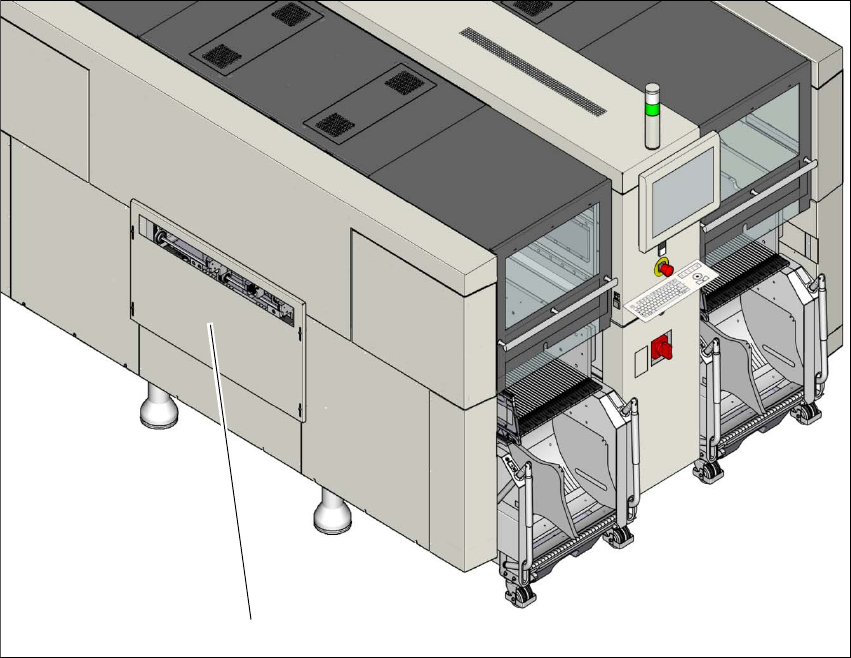

Rys. 2.6 - 3 Zabezpieczenie przed włożeniem rąk w automacie montażowym SIPLACE X4 S
(1) Zabezpieczenie przed włożeniem rąk
(1)
Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.6 Urządzenia zabezpieczające
83
2
2

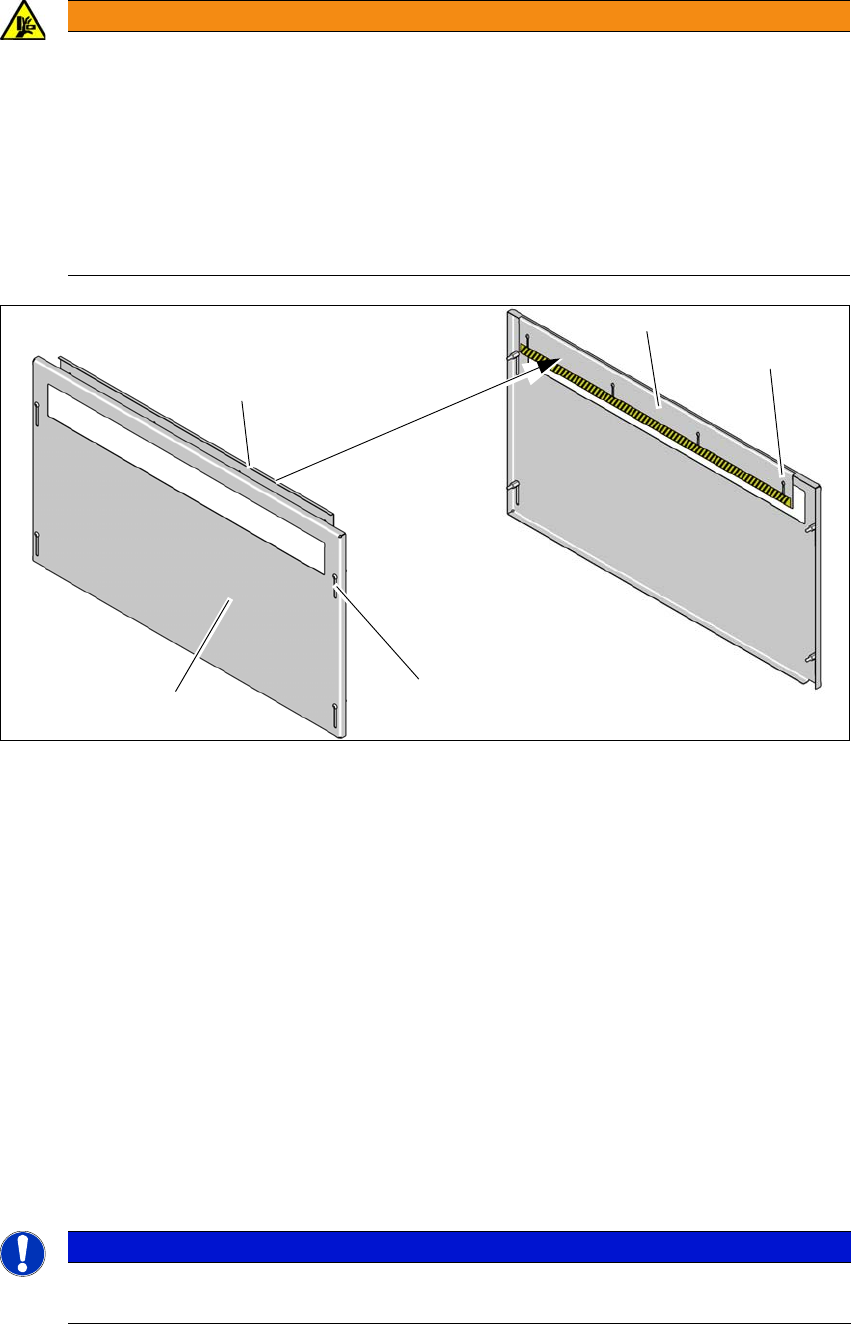

Rys. 2.6 - 4 Zabezpieczenie przed włożeniem rąk - wewnątrz i na zewnątrz
(1) Zabezpieczenie przed włożeniem rąk - widok z zewnątrz
(2) Zabezpieczenie przed włożeniem rąk - widok od wewnątrz
(3) Podłużne otwory na zabezpieczeniu przed włożeniem rąk do regulacji wysokości - na
zewnątrz
(4) Podłużne otwory na zabezpieczeniu przed włożeniem rąk do regulacji wysokości - wewnątrz
Zamontuj zabezpieczenie przed włożeniem rąk (1) na taśmie wlotowej i wylotowej.
Ustaw za pomocą podłużnych otworów (3) taką wysokość na zewnętrznej blasze, aby – w
zależności od produktu – niemożliwe było sięganie do transportera płytek drukowanych.
Ustaw za pomocą podłużnych otworów (4) taką wysokość na wewnętrznej blasze, aby – w
zależności od produktu – niemożliwe było sięganie do transportera płytek drukowanych.
Wysokość musi być tak ustawiona, aby płytka drukowana z podzespołami elektronicznymi
mogła zostać bezpiecznie przetransportowana.
2
OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia!
Brak zabezpieczenia przed włożeniem rąk może przy sięganiu do transportera płytek
drukowanych spowodować urazy ramion i dłoni.
Maszynę SIPLACE serii X S należy eksploatować bez przedłużenia taśmy wlotowej/
wylotowej tylko z zamontowanym zabezpieczeniem przed włożeniem rąk przy ta-
śmie wlotowej i wylotowej.
Użytkownik musi zadbać o to, aby zabezpieczenie przed włożeniem rąk było zamonto-
wane.
WSKAZÓWKA
Przestrzegać maksymalnej wysokości płytki obwodu drukowanego z najwyższym
podzespołem.
(1)
(2)
(2)
(3)
(4)
