2 Bezpiecz e ń stwo eksploatacji Instrukcja ekspl oatacji SIPLACE seri a X 2.6 Ur z ą dzenia zabezpieczaj ą ce Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 86 2.6.3.2 Usytuowanie wy łą czników ochronnych na automac…
Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.6 Urządzenia zabezpieczające
85
2

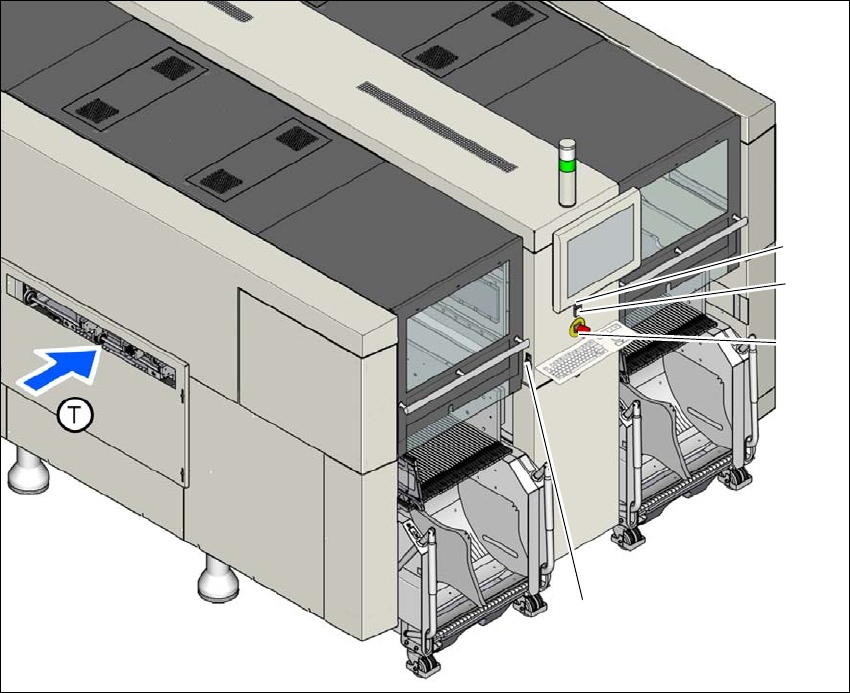

Rys. 2.6 - 6 Położenie przełączników i przycisków - strona podawania POD (przykład SIPLACE X2 S / X3 S / X4 S)
(1) Przycisk STOP (czarny)
(2) Przycisk start (zielony)
(3) Przycisk ZATRZYMANIA AWARYJNEGO
(4) Przycisk dostawiania i odstawiania wózka na podzespoły na danym stanowisku
(T) Kierunek transportu płytek drukowanych
(3)
(1)
(4)
(2)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.6 Urządzenia zabezpieczające Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
86
2.6.3.2 Usytuowanie wyłączników ochronnych na automacie
2

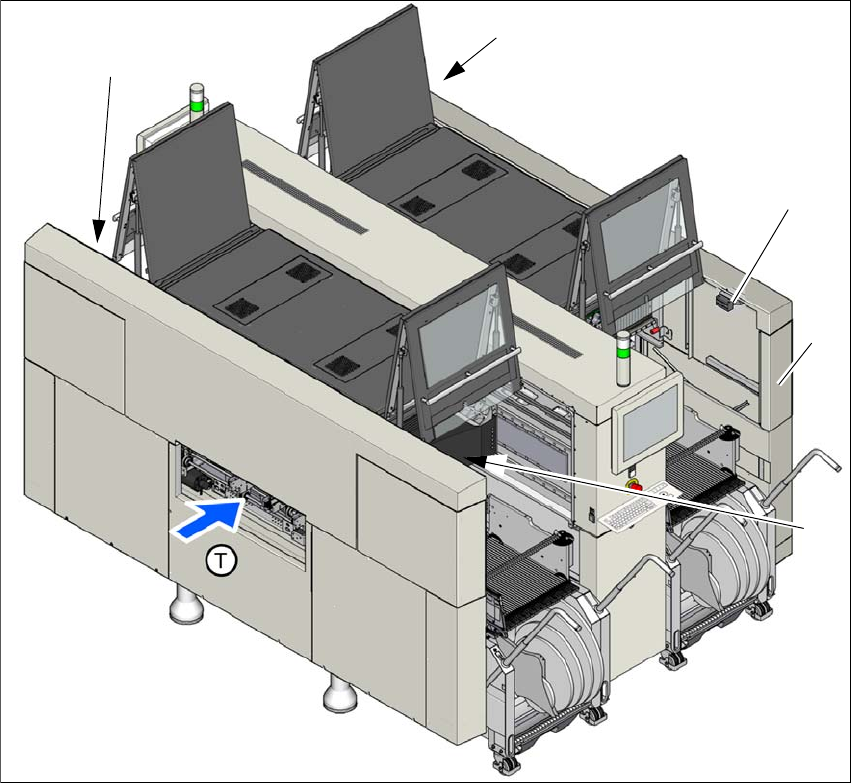

Rys. 2.6 - 7 Położenie wyłączników ochronnych na automacie (przykład SIPLACE X4i S)
(1) Wyłącznik kołpaka ochronnego, stanowisko 1
(2) Wyłącznik kołpaka ochronnego, stanowisko 2
(3) Wyłącznik kołpaka ochronnego, stanowisko 3
(4) Wyłącznik kołpaka ochronnego, stanowisko 4
(5) Przykład Klapa serwisowa z wyłącznikiem kołpaka ochronnego na stanowisku 2 (opcjonalnie
na wszystkich stanowiskach)
(T) Kierunek transportu płytek drukowanych
(2)
(3)
(1)
(4)
(5)
Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.6 Urządzenia zabezpieczające
87
2.6.3.3 Opis funkcji
Wyłącznik główny w położeniu WYŁ. (zob. poz. 1 na rys.
2.6 - 5, strona 84) 2
Wyłącznik główny odłącza od sieci trzy fazy L1, L2 i L3.
2
Wyłącznik główny w pozycji WŁ. 2
Po włączeniu włącznika głównego napięcie sieciowe zostaje doprowadzone do ogranicznika
prądu włączeniowego (A2) i zostaje wysterowany przekładnik 24 V- AC/DC. W układzie styczni-
ków zabezpieczających (K6) świeci się dioda LED "Power". Włącza się komputer sterowniczy i
zostają doprowadzone wszystkie napięcia zasilające, z wyjątkiem napięć obwodu pośredniego
dla osi portali (260 V-) i osi gwiazdowych (150 V-).
Przycisk stop czarny (poz. 2 i 7 na rys. 2.6 - 5, strona 84 i poz. 3 i 5 na rys. 2.6 - 6, strona 85) 2
Tymi przyciskami można zatrzymać automat.
Przycisk start zielony (poz. 3 i 6 na rys. 2.6 - 5, strona 84 i poz. 2 oraz 4 na rys. 2.6 - 6, strona 85)2
Po włączeniu wyłącznika głównego operator jest wzywany do wciśnięcia przycisku START, aby
uruchomić automat w celu wykonywania zleceń uzbrajania. Takie same wezwanie jest wyświe-
tlane, jeżeli otworzysz kołpaki ochronne lub przytrzymasz wciśniętym przycisk ZATRZYMANIA
AWARYJNEGO.
ZAGROŻENIE
Śmiertelne niebezpieczeństwo spowodowane wysokimi napięciami!
Nieprawidłowe obchodzenie się z automatem może doprowadzić do śmierci lub ciężkie-
go uszkodzenia ciała, a także do znacznych szkód materialnych.
Mimo wyłączenia instalacji wyłącznikiem głównym wymienione komponenty nadal znaj-
dują się pod niebezpiecznym napięciem:
– Zaciski kablowe L1, L2 i L3 wyłącznika głównego Q1.
– Serwisowe gniazdo wtykowe X102 przy włączonym bezpieczniku automatycznym
F1.
– Wszystkie żyły, które przewodzą prąd także przy wyłączonym wyłączniku głównym,
mają kolor brązowy.
Dlatego należy przestrzegać obowiązujących przepisów o zapobieganiu wypadkom
i BHP (zwłaszcza DIN EN 60204, część 1 lub IEC 60204, część 1) bądź przepisów
krajowych.
Tylko odpowiednio wykwalifikowanemu i przeszkolonemu personelowi wolno otwie-
rać drzwi ochronne układu zasilania elektrycznego.
