Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.6 Urządzenia zabezpieczające
89
2.6.4 Usytuowanie zespołu styczników i gniazdka serwisowego
2

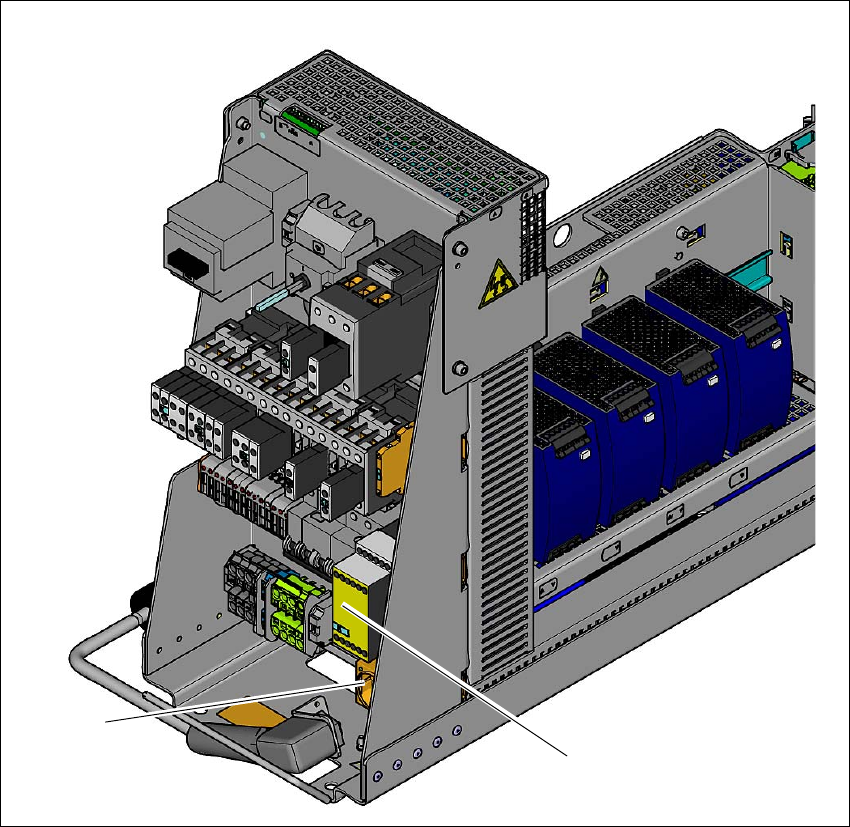

Rys. 2.6 - 8 Usytuowanie zespołu styczników i gniazdka serwisowego
2
(1) Zespół styczników
(2) Gniazdo wtykowe serwisowe
(2)
(1)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.6 Urządzenia zabezpieczające Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
90
Układ styczników zabezpieczających K6 (poz. 1 na rys. 2.6 - 8, strona 89) 2
Zespół styczników znajduje się na panelu zasilania elektrycznego. Jest wykorzystywany przez
układy ZATRZYMANIA AWARYJNEGO i urządzenia zabezpieczające.
Do uaktywnienia zespołu styczników muszą być spełnione trzy warunki:
– Musi pojawić się sygnał "Udostępnienie oprogramowania" lub "Sterownik WŁ.".
–Pętla ZATRZYMANIA AWARYJNEGO musi być zamknięta.
–Musi być wciśnięty przycisk START.
Diody LED wskazań eksploatacyjnych (patrz rys. 2.6 - 9
, strona 91):
– Dioda LED "Power" sygnalizuje, że występuje napięcie.
– Diody LED "Kanał 1" i "Kanał 2" świecą się gdy został naciśnięty przycisk start, została za-
mknięta pętla wyłącznika awaryjnego i obwód sygnalizacyjny nie sygnalizuje błędu.
Serwisowe gniazdo wtykowe (poz. 2 na rys. 2.6 - 8, strona 89) 2
Gniazdko serwisowe jest umieszczone na panelu zasilania elektrycznego i zabezpieczone
osłoną. Może być wykorzystane, jeżeli automat ma 5-żyłowe połączenie (L1, L2, L3, N i PE) z sie-
cią zasilającą. Jeżeli połączenie z siecią jest 4-żyłowe, np. bez żyły N - gniazdo to nie może być
wykorzystane.
2
OSTRZEŻENIE
Wskazówki bezpieczeństwa dotyczące groźnych dla życia napięć!
Przestrzega także zasad bezpieczeństwa dotyczących napięć niebezpiecznych, na-
wet gdy automat jest wyłączony! (Patrz rozdział 2.1.3
od strony 46 i rozdział 2.6.3.3
od strony 87
.
Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.6 Urządzenia zabezpieczające
91
2.6.5 Pętle ZATRZYMANIA AWARYJNEGO i obwód sygnalizacji
2.6.5.1 Budowa pętli ZATRZYMANIA AWARYJNEGO
Poniższe zestyki są połączone szeregowo i tworzą pętlę ZATRZYMANIA AWARYJNEGO:
– zestyki zwierne czterech wyłączników kołpaka ochronnego
– zestyki zwierne klap serwisowych (opcjonalna możliwość maks. 4 klap serwisowych)
– zestyki zwierne obu przycisków ZATRZYMANIA AWARYJNEGO
– zestyki zwierne czterech wózków na podzespoły
–kanały zespołu styczników ZS K6
Obok analizy pętli ZATRZYMANIA AWARYJNEGO przez SSK K6 oprogramowanie to sprawdza
również zestyki sygnalizacyjne monitorowanych wyłączników. Jeżeli wszystkie zestyki są za-
mknięte, wówczas za pomocą oprogramowania ustawiane jest przez magistralę CAN-Bus wyjście
cyfrowe sterownika I-/O-Control Unit i doprowadzane do SSK K6.
2
Rys. 2.6 - 9 Sygnałowa dioda LED na zespole styczników
(1) Sieć / Power
(2) Kanał 1 / Channel 1
(3) Kanał 2 / Channel 2
(1)
(2)
(3)
