Instrukcja eksploatacji SI PLACE seria X 2 Bezpiecze ń stwo eksploatacji Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.6 Urz ą dzenia zabezpieczaj ą ce 93 2 Rys. 2.6 - 10 P ę tla ZA TR ZYMANIA AW AR YJNEGO Przycis…
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.6 Urządzenia zabezpieczające Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
92
2.6.5.2 Struktura obwodu sygnalizacyjnego
Następujące moduły obwodu sygnalizacyjnego są kontrolowane oddzielnie:
–Wyłączniki ochronne kołpaków ochronnych
–Wyłączniki ochronne klap serwisowych (opcjonalna możliwość maks. 4 klap serwisowych)
– Zestyki sygnalizacyjne wózków na podzespoły
– Przyciski WYŁĄCZNIKA AWARYJNEGO
W stanie gotowości do pracy automatu wszystkie zestyki sygnałowe są zwarte. Podniesienie np.
jednego z kołpaków ochronnych powoduje rozwarcie odpowiedniego zestyku sygnałowego. Ta
zmiana stanu sygnalizowana jest komputerowi sterującemu przez cyfrowe wejście sterownika I-/
O-Control Unit za pomocą magistrali CAN-Bus. Na interfejsie użytkownika wyświetlany jest odpo-
wiedni komunikat o błędzie.
2.6.5.3 Opis funkcji pętli ZATRZYMANIA AWARYJNEGO
Uruchomienie i praca automatu wymagają spełnienia następujących warunków:
– Wszystkie wózki na podzespoły muszą być przystawione i podłączone:
– Wszystkie kołpaki ochronne muszą być zamknięte.
– Wszystkie klapy serwisowe muszą być zamknięte (opcjonalna możliwość maks. 4 klap ser-
wisowych).
– Oba przyciski wyłączników awaryjnych muszą być odblokowane.
–Musi być osiągnięte minimalne ciśnienie robocze.
– Aby sygnał startowy przycisku "Start" mógł włączyć SSK, musi być włączona funkcja udo-
stępnienia oprogramowania ("Control ON").
– 24V jest udostępniane z wyjścia przetwornika AC/DC do przycisku Start i zespołu styczników
zabezpieczających.
Jeżeli teraz zostanie wciśnięty jeden z przycisków START, włączy się zespół styczników SSK K6
i maszyna jest gotowa do pracy.
Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.6 Urządzenia zabezpieczające
93
2
Rys. 2.6 - 10 Pętla ZATRZYMANIA AWARYJNEGO
Przycisk START wciśnięty.
Nie
Nie
Tak
Nie
Nie
Tak
Tak
2
Aktywne
SSK
a
Nie
Napięcie
oś Y0 V
oś X0 V
oś gwiazdowa 0 V
oś DP 42 V-
oś Z (C&P, TH) 42 V-
oś Z (CPP) 0 V-
Aktywne
Transport POD Nie
Stół podnośny Nie
Zacisk POD Nie
Regulacja szerokości Nie
Urządzenie do odcinania pustej taśmy Nie
Wciąganie wózków na podzespołyTak
a)Układ styczników zabezpieczających SSK K3
Tak
Sprężone powietrze
min. 0,5 MPa
(5,0 bar)?
Wciśnięty przycisk
ZATRZYMANIA AWARYJ-
- Otwarty kołpak ochronny i/
lub klapa serwisowa?
Przerwana pętla ZATRZY-
MANIA AWARYJNEGO
do wózka na podzespoły?
2
Aktywny
SSK
a
tTak
Napięcie
osi Y 260 V-
osi X 260 V-
oś gwiazdowa 150 V-
osi DP 42 V-
osi Z (C&P, TH) 42 V-
osi Z (CPP) 150 V-
Aktywne
Transport POD Tak
Stół podnośny Tak
Zacisk POD Tak
Regulacja szerokości Tak
Urządzenie do odcinania pustej taśmy Tak
Wciąganie wózków na podzespołyTak
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.6 Urządzenia zabezpieczające Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
94
2.6.6 Zabezpieczenie przed włożeniem rąk na stanowiskach z Dummy-Feeder
2

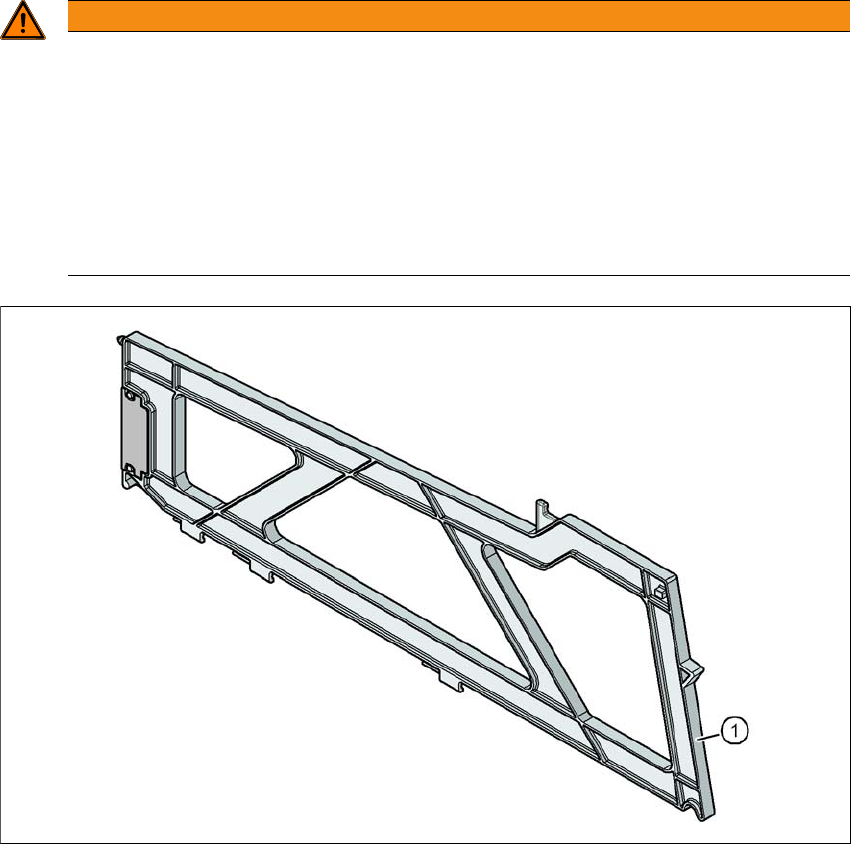

Rys. 2.6 - 11 Zabezpieczenie przed włożeniem rąk na stanowiskach wózka na podzespoły
2
(1) Dummy Feeder SIPLACE X, nr artykułu 00141226-xx
OSTRZEŻENIE
Eksploatacja
Bezpieczeństwo eksploatacji przez obłożenie każdego drugiego stanowiska!
Bezpieczeństwo pracy przy wózkach na podzespoły w automatach serii SIPLACE X jest
zagwarantowane, jeżeli co najmniej co drugie wolne stanowisko jest wyposażone w mo-
duł podajnikowy lub zabezpieczenie przed włożeniem rąk (Dummy-Feeder).
Na stanowiskach 2 i 4 zastosuj zabezpieczenie przed włożeniem rąk ze znaczni-
kiem.
Również przy montażu zamocowania magazynków powierzchniowych zabezpiecz
co drugie stanowisko zabezpieczeniem przed włożeniem rąk.
