Instrukcja eksploatacji SI PLACE seria X 2 Bezpiecze ń stwo eksploatacji Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.7 Napi ę cia szcz ą tkowe i czasy roz ł adowania w automacie 95 2.7 Napi ę cia szcz ą tkowe i …

100%1 / 432
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.6 Urządzenia zabezpieczające Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
94
2.6.6 Zabezpieczenie przed włożeniem rąk na stanowiskach z Dummy-Feeder
2
Rys. 2.6 - 11 Zabezpieczenie przed włożeniem rąk na stanowiskach wózka na podzespoły
2
(1) Dummy Feeder SIPLACE X, nr artykułu 00141226-xx
OSTRZEŻENIE
Eksploatacja
Bezpieczeństwo eksploatacji przez obłożenie każdego drugiego stanowiska!
Bezpieczeństwo pracy przy wózkach na podzespoły w automatach serii SIPLACE X jest
zagwarantowane, jeżeli co najmniej co drugie wolne stanowisko jest wyposażone w mo-
duł podajnikowy lub zabezpieczenie przed włożeniem rąk (Dummy-Feeder).
Na stanowiskach 2 i 4 zastosuj zabezpieczenie przed włożeniem rąk ze znaczni-
kiem.
Również przy montażu zamocowania magazynków powierzchniowych zabezpiecz
co drugie stanowisko zabezpieczeniem przed włożeniem rąk.
Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.7 Napięcia szczątkowe i czasy rozładowania w automacie
95
2.7 Napięcia szczątkowe i czasy rozładowania w automa-
cie
Po naciśnięciu przycisku WYŁĄCZNIKA AWARYJNEGO lub wyłączeniu automatu, w krótkim cza-
sie następuje obniżenie napięcia obwodów pośrednich 260 V- dla osi portali lub 150 V- dla osi
gwiazdowych do poziomu bezpiecznych napięć resztkowych.
2
2

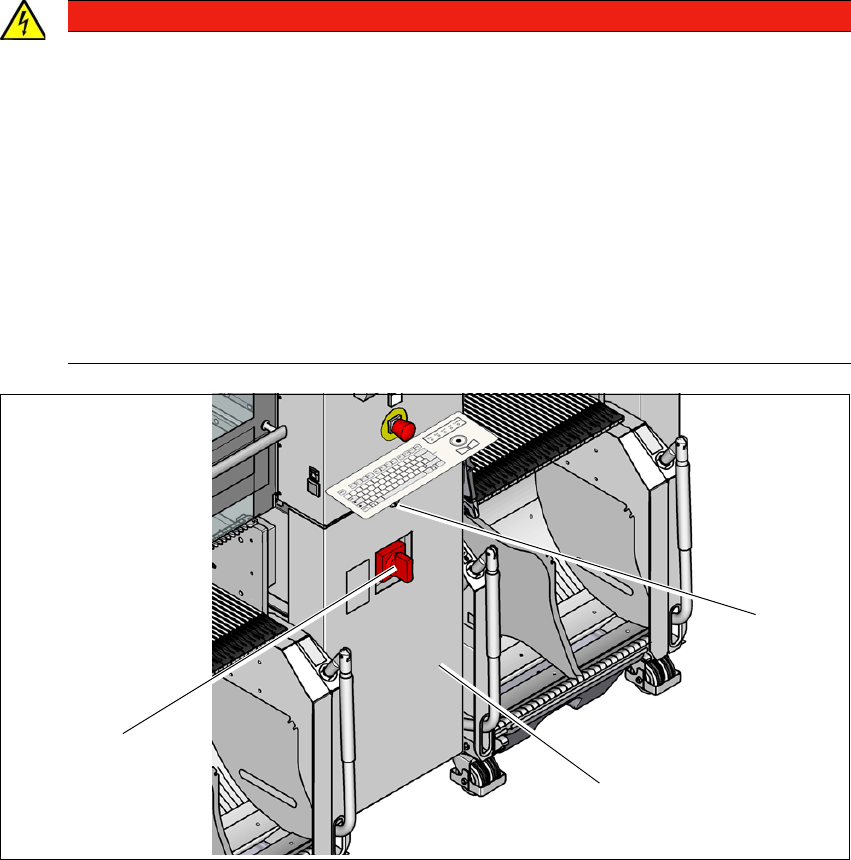

Rys. 2.7 - 1 Panel zasilania elektrycznego (przykład SIPLACE X2 S / X3 S / X4 S)
(1) Wyłącznik główny
(2) Panel zasilania elektrycznego za osłoną
(3) Zamek z zasuwą w osłonie
ZAGROŻENIE
Zagrożenie spowodowane napięciem elektrycznym!
Automat jest zasilany napięciem sieciowym 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230
V~, 3x380V~, 3x400V~ lub 3x415V~ ± 5%, 50/60Hz. Części urządzenia przewo-
dzą więc napięcia grożące śmiercią - nawet przy wyłączonym wyłączniku głównym.
Nieprawidłowe obchodzenie się z automatem może doprowadzić do śmierci lub ciężkie-
go uszkodzenia ciała, a także do znacznych szkód materialnych.
Dlatego należy przestrzegać obowiązujących przepisów o zapobieganiu wypadkom
i przepisów DIN (zwłaszcza EN 60204, część 1 lub IEC 60204, część 1) bądź prze-
pisów krajowych.
Osłony panelu zasilania prądowego może otwierać tylko wykwalifikowany lub prze-
szkolony personel.
(3)
(1)
(2)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.7 Napięcia szczątkowe i czasy rozładowania w automacie Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
96

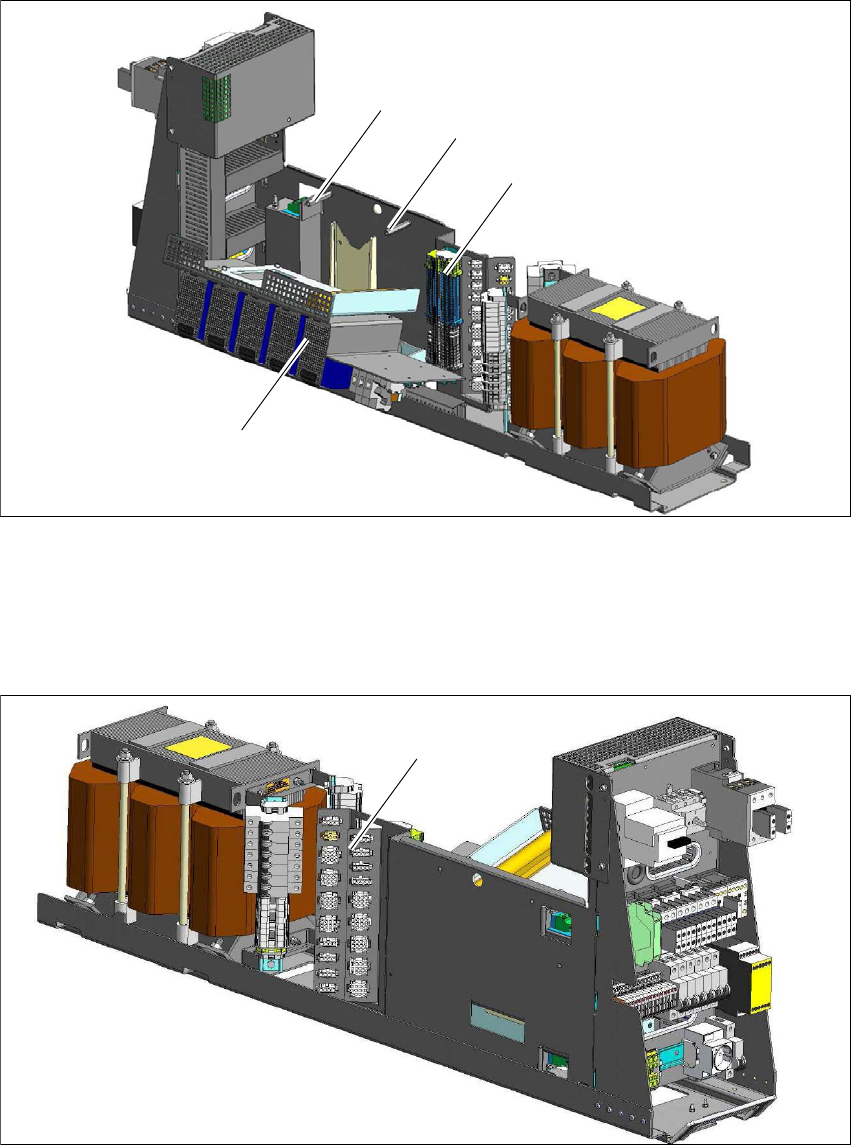

Rys. 2.7 - 2 Punkt pomiaru X200 przy panelu zasilania elektrycznego
(1) Blok zacisków rozdzielacza X200
Aby uzyskać dostęp do listwy z zaciskami X200, należy poluzować obie śruby mocujące (2)
otworu serwisowego (3) i otworzyć go do dołu.
2
Rys. 2.7 - 3 Złącze-Wiązka kablowa przy panelu zasilania elektrycznego
(1) Złącze-Wiązka kablowa
(1)
(2)
(2)
(3)
(1)
