NPM-TT2 2016.0208 - 4 - 独立机种切换 独立实装模式时，在一 侧轨道生产的同时，在另一侧轨道可以 进行机种切换 ( 切换生产数据、更换料架、更 换托盘 箱、更换台车 ) 。 ※ ※ 不可进行打开安全 盖的操作 ( 手动更换支撑销等 ) 。 独立实装模式的异机种 生产例子 支撑销自动更换 在贴装头自动配置支撑 销的功能。 ( 推荐选项 ) 操作员无需进入设备内 ，为机种切换作业的省员工化和减少操 作错误做贡献…
NPM-TT2 2016.0208
- 3 -

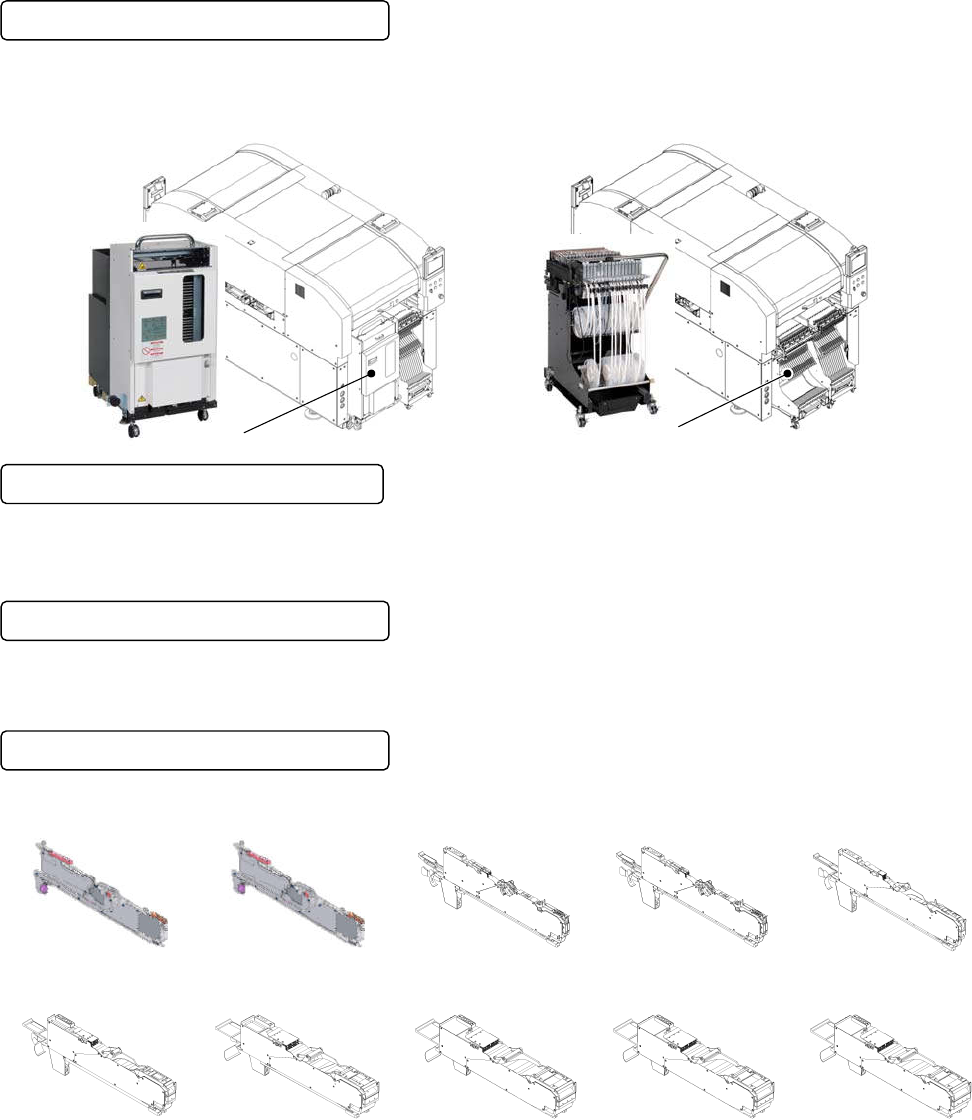

继承
NPM-D
的供给单元
托盘供料器，与
NPM
系列以及
AM100
都可以通用。
(TT2
的托盘供料器安装支架与
NPM-D3/D2/D/W2/W
不同。
)
交换台车与
NPM-D3/ D2/ D, NPM
可以通用。
工作头交换功能
NPM-TT2
，
8
吸嘴贴装头或者
3
吸嘴贴装头能够以各工作台为单位进行任意选择。
交货后的设备可以交换贴装头。
与
CM
系列的兼容性
NPM
系列确保了在
CM
系列
(CM602, CM402, CM401, CM400, DT401, CM232, CM212, CM101)
中有丰富实绩的
料架、吸嘴等兼容性。
料架的通用性
与
AM100
以及
CM
系列有兼容性的料架，对应纸・塑料编带
(4 mm ~ 104 mm)
。
编带进给是伺服马达驱动，进给间距和速度是根据元件设定。这些参数设定是从主体发送的数据进行。
4 mm 薄型
单式编带供料器
※
8 mm 薄型
单式编带供料器
※
8 mm 双式编带供料器 8 mm 单式编带供料器 12/ 16 mm 编带供料器
24/ 32 mm 编带供料器 44/ 56 mm 编带供料器 72 mm 编带供料器 88 mm 编带供料器 104 mm 编带供料器
※薄型编带供料器，在 CM 系列无法使用。
交换台车托盘供料器
NPM-TT2 2016.0208
- 4 -
独立机种切换
独立实装模式时，在一侧轨道生产的同时，在另一侧轨道可以进行机种切换
(
切换生产数据、更换料架、更换托盘
箱、更换台车
)
。
※
※不可进行打开安全盖的操作
(
手动更换支撑销等
)
。
独立实装模式的异机种生产例子
支撑销自动更换
在贴装头自动配置支撑销的功能。
(
推荐选项
)
操作员无需进入设备内，为机种切换作业的省员工化和减少操作错误做贡献。
另外，在双轨模式生产时，实现了无需停机即可切换机种。
自动切换机种
支援切换作业
(
生产数据的切换、轨道宽度的切换
)
，切换机种将作业损失控制到最低限。根据用户的运用情况，可
以从「外部安装扫描器读取型」、「贴装头读取型」、「计划表读取型」的
3
种类中进行选择。
多种工件生产
在
NPM-TT2
，
1
台最多可以设置
120
品种
※
(8 mm
编带换算
)
的元件。即使在机器运转中，生产其他机种时可以将
贴装的编带元件事先设置在空槽，是提高机种切换性的生产方式。
数据编制系统
NPM-DGS
，是具有考虑这种工件生产方式，将贴装数据分配至各基台的功能。
※
前后都是交换台车的情况时。
编带料架
托盘箱或者交换台车
交换台车
NPM-D3/ D2/ D NPM-TT2
后轨道:
生产中
前轨道:
切换机种
支撑销
自动更换
NPM-TT2 2016.0208
- 5 -
( : 2/ 3)
通过 2 个功能实现高品质贴装。可以对应各贴装头。
・元件厚度测定功能 ···················· 进行元件厚度测定，测定结果关系到贴装高度。
所以，更加提高贴装的稳定性。可以同时测定
微小元件是否有竖起和倾斜立吸的现象。
・吸嘴尖端检测功能 ···················· 定期检查吸嘴高度，可以提高贴装品质。
3D ( : 3)
能够检测 QFP/ SOP 等所有引脚的平坦度、检测 BGA/ CSP 等所有焊锡球的有无和脱落。
通过独自的校准程序，实现高精度贴装。
采用自动校准功能，即使在运转中也能维持初期的高精度。
(在运转中，通过定期识别基准点而自动补正各参数。)
XY 装置的动作采用高速低振动控制。
通过测定基板高度(弯曲)，控制贴装时的吸嘴高度，从而提高贴装品质。
测定结果超过容许值时，在贴装开始前发出警告，防止发生品质不良的情况。
APC (Advanced Process Control)
在锡膏检查所得锡膏位置数据，把贴装位置的补正量前馈到贴装头，是本公司改善实装品质的独特的一条龙工
程控制系统。
正确检测出焊锡球高度
示意图
CSP 的焊锡球脱落状态
