NPM-TT2 2016 .0208 - 96 - 10. 白色 W-13 (G 50) ※ 不可指定涂饰颜色。 11. 为了安全使用本机器， 在 NPM-TT2 上安装了下图所示的安全装置。 若在机器运转时按下紧 急停止开关，或者在打开罩时，会强制 性停止运转。 Remarks · 为了安全使用机器， 在使用时， 无论时在运转时还 是停止时， 都请 仔细确认另册使 用说明书及设备的警告指示 之后，再进行正确的作 业。 外罩…
NPM-TT2 2016.0208
- 95 -
D-8
希望使用
IFCU
对（
4mm, 8mm
）薄型单式编带供料器进行维护。
选购件名称
用
途
内
容
Customer
对
4mm
及
8mm
的薄型单式编带供料器进行维
护
(
链轮齿位置的检查
&
调整，管理维护记录
)
时，
需要此选购件。
标准附件
扳手
螺丝刀
铝制盒
（保管，搬运用）
薄型供料器用标准附件
・
对应机型为
NPM-D/D2/D3, NPM-W/W2, NPM-TT/TT2, AM100
。
・
请使用贴装机本体对薄型单式供料器内置软件
(
固件
)
进行版本升级。
NPM-TT2 2016.0208
- 96 -
10.
白色
W-13 (G50)
※
不可指定涂饰颜色。
11.
为了安全使用本机器，在
NPM-TT2
上安装了下图所示的安全装置。
若在机器运转时按下紧急停止开关，或者在打开罩时，会强制性停止运转。
Remarks
·
为了安全使用机器，在使用时，无论时在运转时还是停止时，都请仔细确认另册使用说明书及设备的警告指示
之后，再进行正确的作业。
外罩安全开关
(
前后
:
合计
4
处
)
伺服开关
(
前后
:
合计
2
处
)
搬送口安全传感器
(
邻接装置用
)
(
上流侧/下流侧
:
各
1
处
)
紧急停止开关
(
前后
:
合计
2
处
)
外罩安全开关
(2
处
)
托盘供料器
延长传送带
搬送开口安全传感器
托盘供料器安全开关
※
※托盘规格，台车切换规格的情况
(
前后
:
合计
4
处
)
料架盖安全开关
※
※交换台车规格，台车切换规格的情况
(
前后
:
合计
4
处
)
安全盖开关
※
※台车切换规格的情况
(
前后
:
合计
2
处
)
NPM-TT2 2016.0208
- 97 -
12.
12.1
■
电源使用
4
芯电缆，是
3.5 mm
2
~ 5.5 mm
2
范围的电缆，并且使用专用工具进行连接。

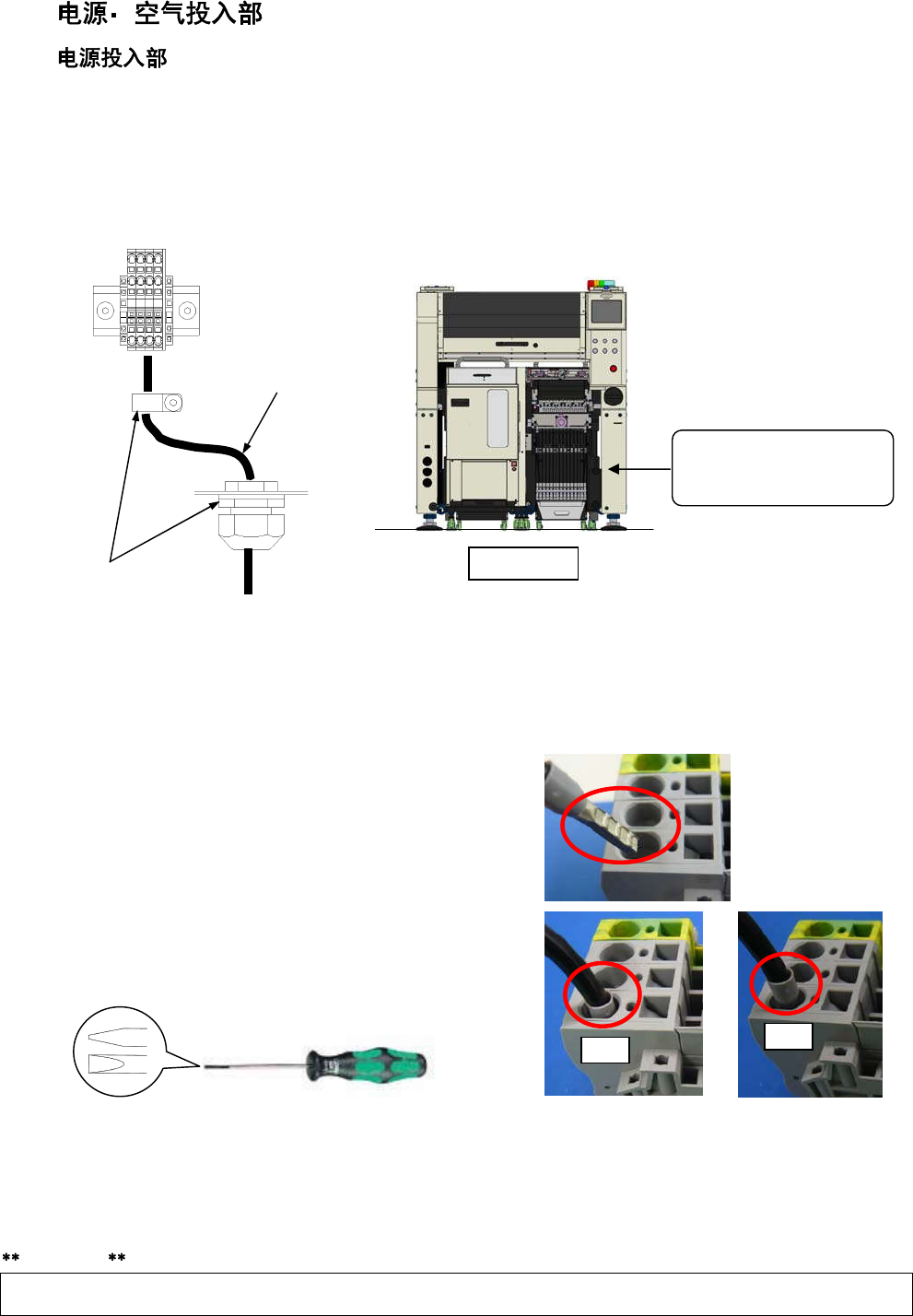

■如下图所示，请采用在
2
处夹钳电缆的方法进行配线。
1.
电缆外经尺寸
:
φ
13.5 mm ~
φ
18.0 mm
2.
请必须用电缆夹具固定电缆，不使其被拖拉
(100 N)
，
转动而发生移动。
■端子台连接时的注意
端子连接管脚
(
推荐
)
生产厂家
: Phoenix Contact
型号
: 3.5 mm
2
~ 4.0 mm
2
AI 4-12 GY
5.5 mm
2
~ 6.0 mm
2
AI 6-12 YE
1.
请将套头端子的凹凸部分与端子台并行插入。
2.
请确认套头端子是否确实插入。
3.
请使用以下工具操作。
4.
不使用套头端子时，请确认芯线和插入状态。
Remarks
·
请客户准备电源电缆。
电源投入部
端子台
(
在罩内侧
)
电缆夹具
端子台
电缆
OK
NG
前侧
