NPM-TT2 2016 .0208 - 98 - 12.2 后侧 空气软管 ( 长度 : 5 m) 80PN ( 日东工器 ) 30SM-TS ( 日东工器 ) 工厂侧配管连接口 直径 : Rc3/8 设备附带部件 客户准备
NPM-TT2 2016.0208
- 97 -
12.
12.1
■
电源使用
4
芯电缆，是
3.5 mm
2
~ 5.5 mm
2
范围的电缆，并且使用专用工具进行连接。
■如下图所示，请采用在
2
处夹钳电缆的方法进行配线。
1.
电缆外经尺寸
:
φ
13.5 mm ~
φ
18.0 mm
2.
请必须用电缆夹具固定电缆，不使其被拖拉
(100 N)
，
转动而发生移动。
■端子台连接时的注意
端子连接管脚
(
推荐
)
生产厂家
: Phoenix Contact
型号
: 3.5 mm
2
~ 4.0 mm
2
AI 4-12 GY
5.5 mm
2
~ 6.0 mm
2
AI 6-12 YE
1.
请将套头端子的凹凸部分与端子台并行插入。
2.
请确认套头端子是否确实插入。
3.
请使用以下工具操作。
4.
不使用套头端子时，请确认芯线和插入状态。
Remarks
·
请客户准备电源电缆。
电源投入部
端子台
(
在罩内侧
)
电缆夹具
端子台
电缆
OK
NG
前侧
NPM-TT2 2016.0208
- 98 -

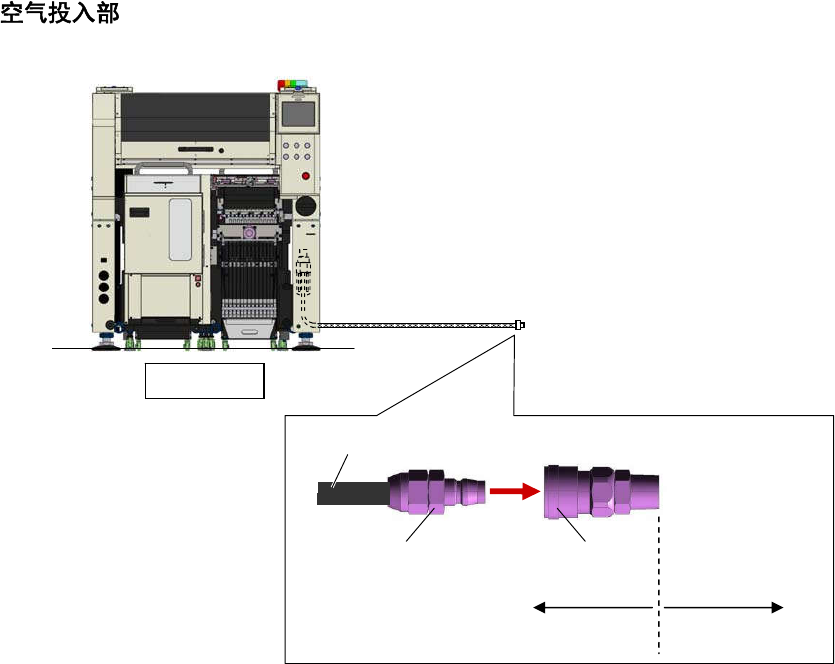

12.2
后侧
空气软管(长度: 5 m)
80PN
(
日东工器
)
30SM-TS
(
日东工器
)
工厂侧配管连接口
直径
: Rc3/8
设备附带部件 客户准备
NPM-TT2 2016.0208
- 99 -
13.
(
单位
: mm)
Remarks
·
上述示图的缩小比例与实际机器在严格上讲，并不完全一致。
在研讨生产线构成和尺寸时，请另行索取资料。
·
本机下部如有设置通风道等时，请确保与主体间空隙保持
40 mm
以上。
前侧
1 629
1 514
1 444
900
1 300 (传送带长度)
1 265 (罩外形)
2 798
1 056 686 1 056
1 314
托盘供料器
971 971 686
基板传送高度
基板传送基准
(前侧轨道)
基板传送基准
(后侧轨道)
13
站料架座
托盘供料器
13
站料架座
2 893
1 103.5 686 1 103.5
交换台车
交换台车
