NPM-TT2 2 016.0208 - 1 1 - NPM-TT2 通过实装模式的组合，可以对应客户的多 样化生产形态。 以下是与 NPM-D3 连接的例子。 交替实装模式 ( 单轨 ) ・ 对应不可进行双 轨传送的大型基板。 交替实装模式 ・ 将基板传送损 失减 少到最低。 ・ 配置最少数量 料架 来实现高效率 生产。 独立实装模式 ・ 实现同一基板 的最 高速实装。 NPM-TT2 NPM-TT2 NPM-TT2 NPM-D3
NPM-TT2 2016.0208
- 10 -
3.3

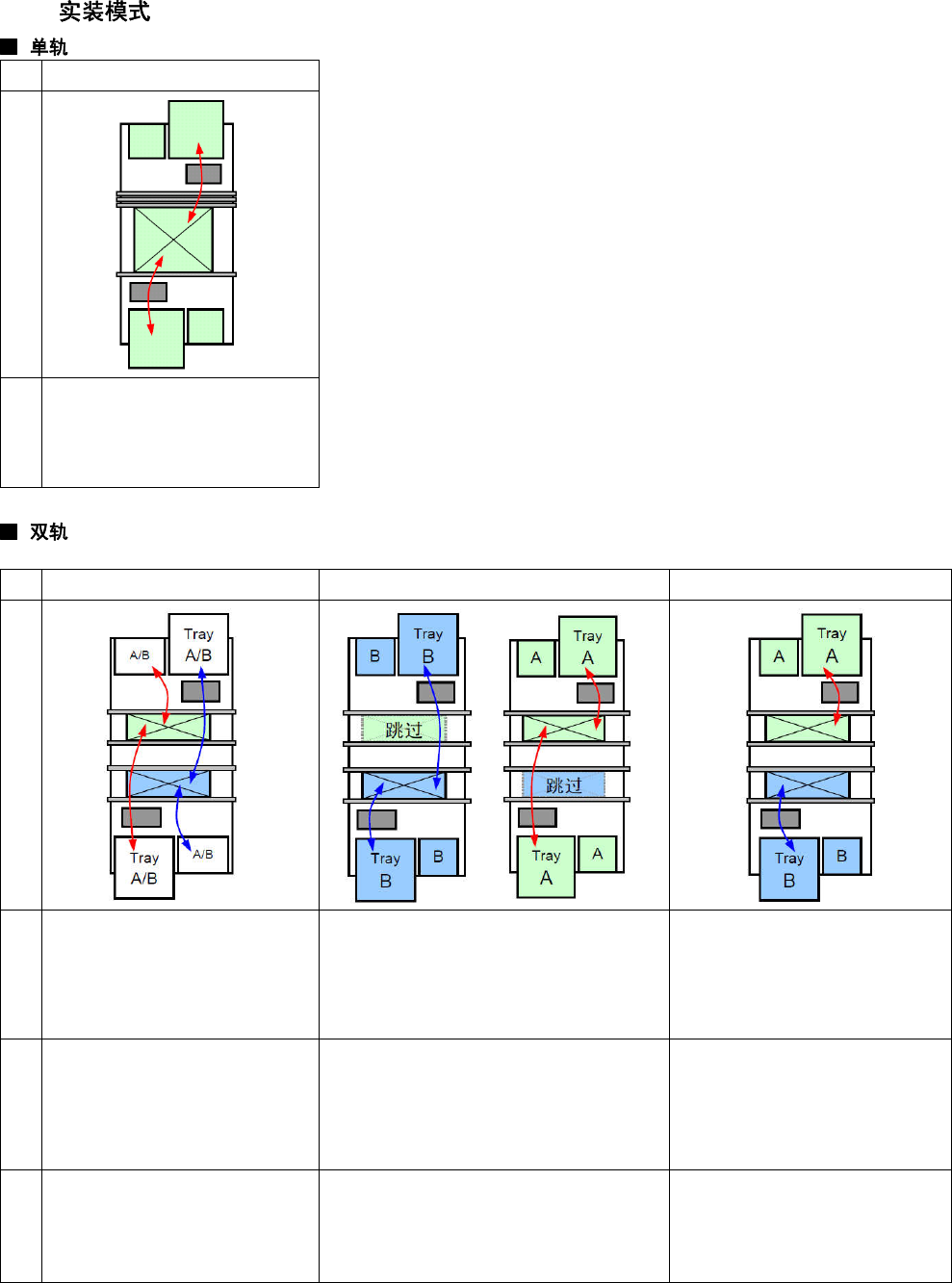

交替实装模式
贴装头交替动作，进行生产。
通过双轨前后贴装头的动作形态，有
3
种实装模式。
交替实装模式
交替
(
前/后
)
实装模式
独立实装模式
各贴装头对两条轨道的基板进行生产。
贴装头交替动作，一条轨道的生产完成
后，进行另一条轨道的生产。
＜交替前实装模式＞
使用前后的贴装头，只对前轨道的基板进行生产，
对后轨道的基板不进行生产。
＜交互后实装模式＞
使用前后的贴装头，只对后轨道的基板进行生产，
对前轨道的基板不进行生产。
各贴装头对各轨道的生产基板进行独立
生产。
前贴装头
:
前轨道的生产
后贴装头
:
后轨道的生产
将基板传送损失减少到最低。
各轨道的生产可以开始以及停止。
各轨道的生产可以开始以及停止。
由于贴装头的交替动作，无需贴装头待
机
(
等待另一个贴装头的动作
)
，所以可
以提高生产率。
※
※根据基板尺寸不同，也有可能需要工
作头待机的情况。
停止设备运转，进行各轨道的机种切
换。
跳过基板生产中，可以对停止中的轨道进行机种
切换
(
切换生产数据、更换编带料架、更换托盘箱、
更换台车
)
。
※
1
一侧生产中，可以对停止中的轨道进行
机种切换
(
切换生产数据、更换编带料
架、更换托盘箱、更换台车
)
。
※
1
※
1
不可进行打开安全盖的操作
(
手动更换支撑销等
)
。
A
B
A
B
A
B
A
B
NPM-TT2 2016.0208
- 11 -
NPM-TT2
通过实装模式的组合，可以对应客户的多样化生产形态。
以下是与
NPM-D3
连接的例子。

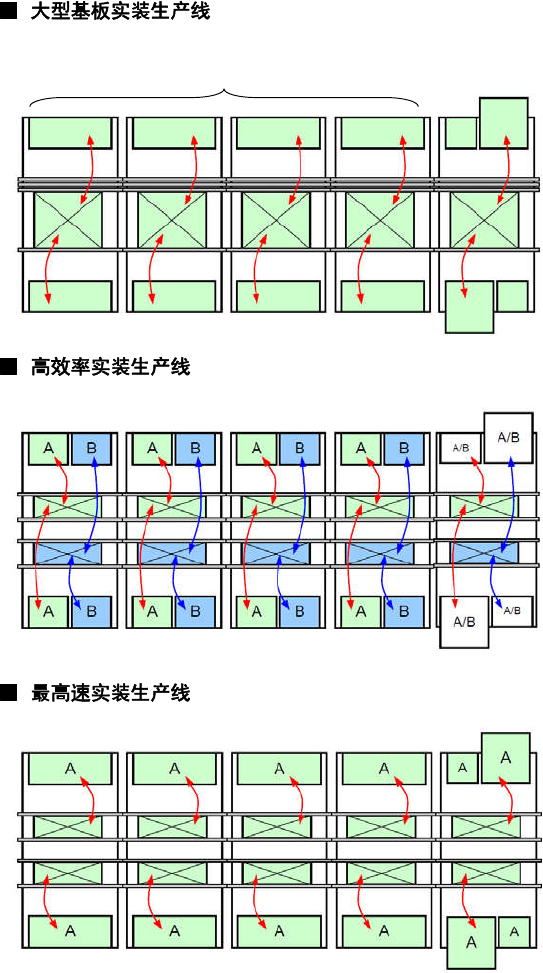

交替实装模式
(
单轨
)
・
对应不可进行双轨传送的大型基板。
交替实装模式
・将基板传送损失减少到最低。
・配置最少数量料架来实现高效率生产。
独立实装模式
・实现同一基板的最高速实装。
NPM-TT2
NPM-TT2
NPM-TT2NPM-D3
NPM-TT2 2016.0208
- 12 -
独立实装模式
・
在一侧的轨道进行生产的同时、在另一侧轨道可以进行机种
切换。
※
(
独立机种切换
)
※不可进行打开安全盖的操作
(
手动更换支撑销等
)
。

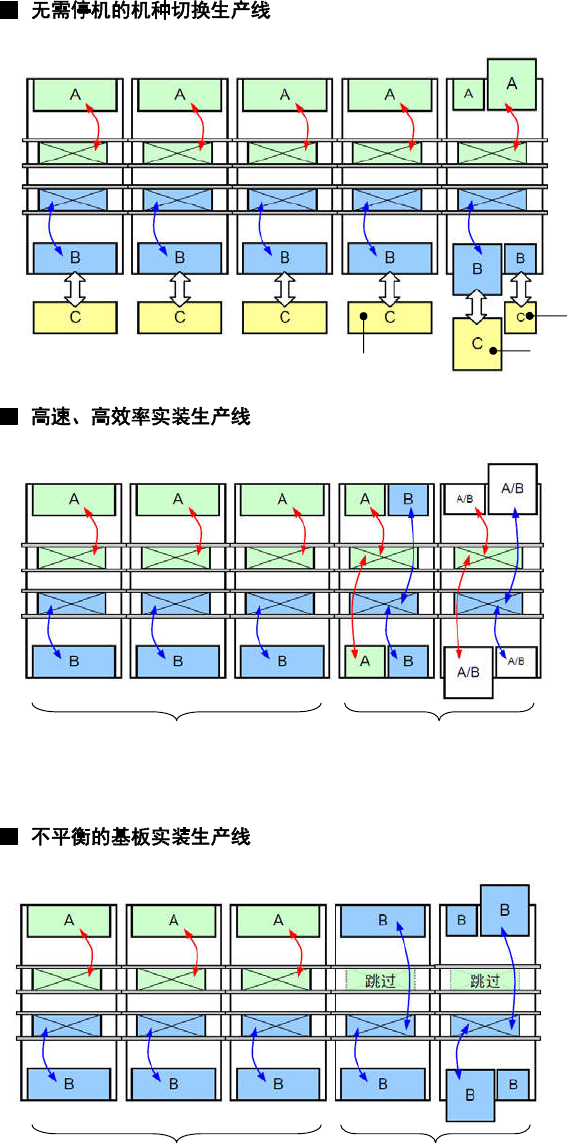

独立实装模式＋交替实装模式
・这是利用独立实装和交替实装的优点而组成的生产线构成。
・芯片元件可以进行更高速实装、异型元件和托盘元件可以进
行更高效率的实装。
独立实装模式＋交替
(
前/后
)
实装模式
・前侧轨道和后侧轨道的生产不能保持平衡的情况时、可以按
照左图进行对应。
例
)
基板
A:
实装点数
300
点
(
只有芯片元件
)
基板
B:
实装点数
600
点
(
芯片元件＋异型元件
)
独立实装 交替实装
独立实装 交替(前)实装
交换台车
NPM-TT2
托盘箱或者交换台车
编带料架
NPM-TT2
NPM-TT2
