NPM-TT2 2016 .0208 - 12 - 独立实装模式 ・ 在一侧的轨道进行生 产的同时、在另一侧轨道可以进 行机种 切换。 ※ ( 独立机种切换 ) ※ 不可进行打 开安全盖的操作 ( 手动更换支撑销 等 ) 。 独立实装模式＋交替实 装模式 ・ 这是利用独立 实装和交替实装的优点而组成的 生产线构成。 ・ 芯片元件可以进 行更高速实装、异型 元件和托盘元件可以进 行更高效率 的实装。 独立实装模式＋交替 ( 前/…
NPM-TT2 2016.0208
- 11 -
NPM-TT2
通过实装模式的组合，可以对应客户的多样化生产形态。
以下是与
NPM-D3
连接的例子。
交替实装模式
(
单轨
)
・
对应不可进行双轨传送的大型基板。
交替实装模式
・将基板传送损失减少到最低。
・配置最少数量料架来实现高效率生产。
独立实装模式
・实现同一基板的最高速实装。
NPM-TT2
NPM-TT2
NPM-TT2NPM-D3
NPM-TT2 2016.0208
- 12 -
独立实装模式
・
在一侧的轨道进行生产的同时、在另一侧轨道可以进行机种
切换。
※
(
独立机种切换
)
※不可进行打开安全盖的操作
(
手动更换支撑销等
)
。
独立实装模式＋交替实装模式
・这是利用独立实装和交替实装的优点而组成的生产线构成。
・芯片元件可以进行更高速实装、异型元件和托盘元件可以进
行更高效率的实装。
独立实装模式＋交替
(
前/后
)
实装模式
・前侧轨道和后侧轨道的生产不能保持平衡的情况时、可以按
照左图进行对应。
例
)
基板
A:
实装点数
300
点
(
只有芯片元件
)
基板
B:
实装点数
600
点
(
芯片元件＋异型元件
)
独立实装 交替实装
独立实装 交替(前)实装
交换台车
NPM-TT2
托盘箱或者交换台车
编带料架
NPM-TT2
NPM-TT2
NPM-TT2 2016.0208
- 13 -

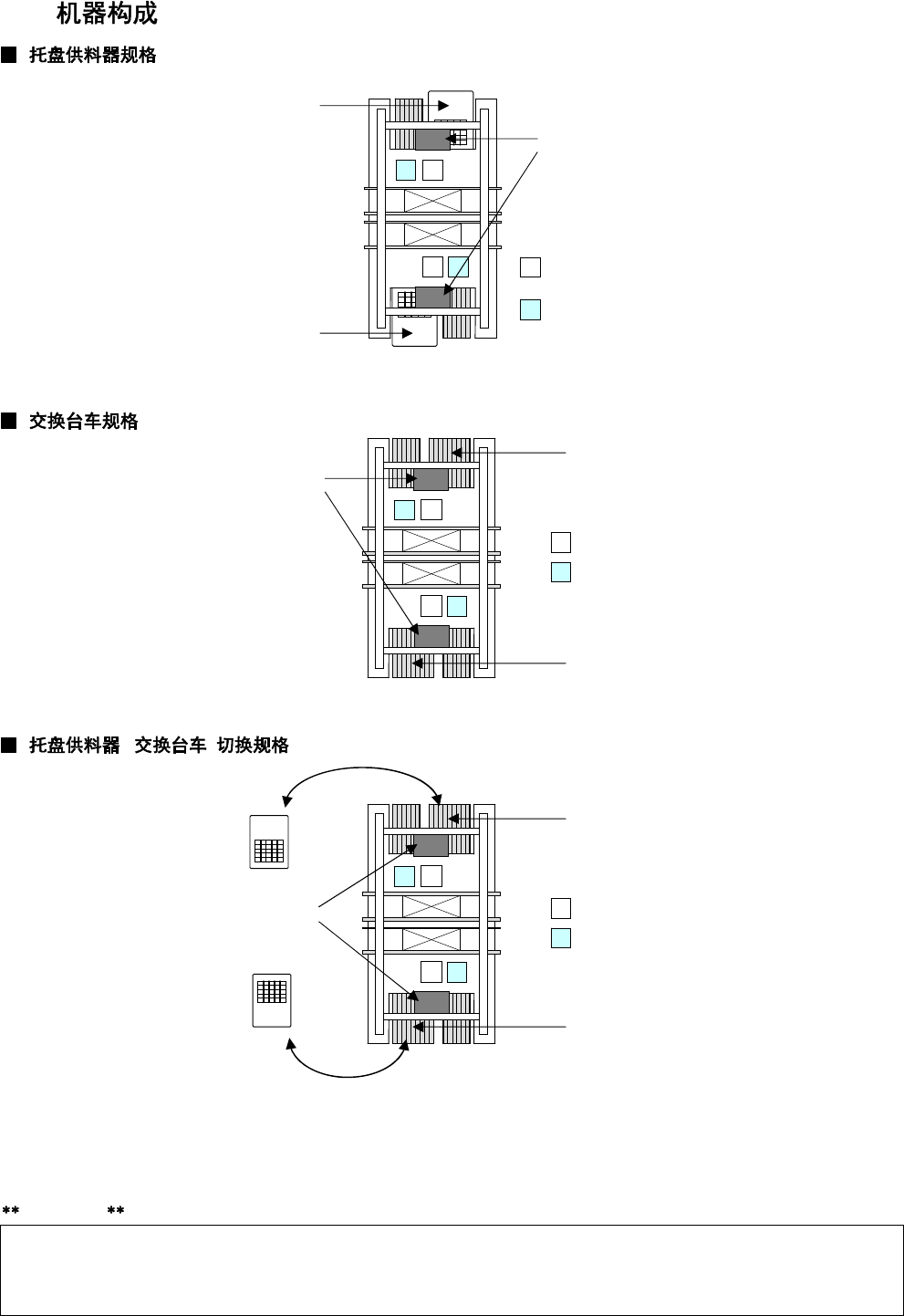

4.
/
※
1
托盘供料器，与
NPM
系列以及
AM100
都可以通用。
(TT2
的托盘供料器安装支架与
NPM-D3/D2/D/W2/W
不同。
)
※
2
交换台车与
NPM-D3/ D2/ D/ TT, NPM
可以通用。
Remarks
·
在特殊规格时，有时会出现不适合
CE
标记规格的情况。
·
交换台车设置范围的地面倾斜，需要台车的左右方向在
6 mm
以内，前后方向在
11 mm
以内。
地面倾斜度超过此范围时，不可搬移交换台车。
贴装头
:
前侧/后侧
・8
吸嘴贴装头
・
3
吸嘴贴装头
供给部
:
后侧
・托盘供料器
※
1
・
13
站料架座
(
标准装备
)
供给部
:
前侧
・托盘供料器
※
1
・
13
站料架座
(
标准装备
)
贴装头
:
前侧/后侧
・8
吸嘴贴装头
・
3
吸嘴贴装头
供给部
:
后侧
・交换台车
※
2
・
13
站料架座
(
标准装备
)
:
多功能识别相机
:
吸嘴交换器
供给部
:
前侧
・交换台车
※
2
・
13
站料架座
(
标准装备
)
:
多功能识别相机
:
吸嘴交换器
:
多功能识别相机
:
吸嘴交换器
贴装头
:
前侧
/
后侧
・
8
吸嘴贴装头
・
3
吸嘴贴装头
元件供给部
:
后侧
・托盘供料器
※
1
・交换台车
※
2
・
13
站供料器
座
(
标准装配
)
元件供给部
:
前侧
・托盘供料器
※
1
・交换台车
※
2
・
13
站供料器座
(
标准装配
)
