NPM-TT2 2 016.0208 - 63 - 7.3 基板长度 : L 无传送带 有传送带 50 mm ≦ L ≦ 350 mm NPM-TT2 NPM-TT2 NPM-TT2 NPM-TT2 上游、下游 ( 包括延长传送带 ) 可待机基板各 1 片。 ( 合计 2 片 ) NPM-TT2 NPM-TT2 上游、下游可待机基板各 1 片。 ( 合计 2 片 ) 上游、下游 ( 包括延长传送带 ) 可待机基板各 1 片。 ( 合计 …
NPM-TT2 2016.0208
- 62 -
7.2
基板识别标记，需要基板的
2
个对角位置。

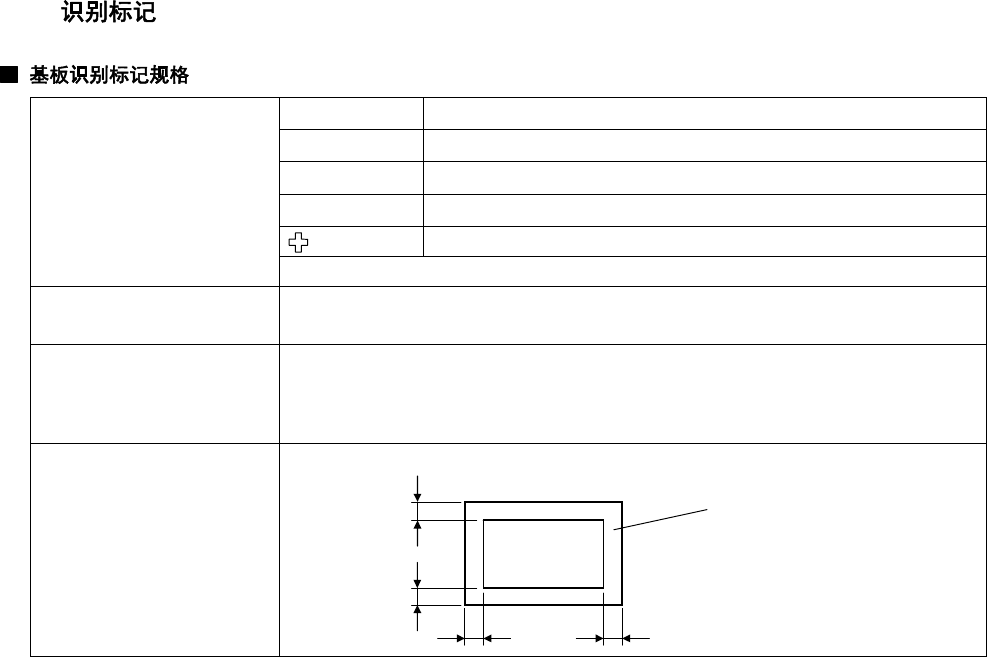

标准标记形状和尺寸
标记形状
尺 寸
○
φ
0.5 mm ~
φ
1.6 mm
△
(
正三角形
)
一边长度是
0.5 mm ~ 1.6 mm
□
纵横
0.5 mm ~ 1.6 mm
纵横
0.5 mm ~ 1.6 mm
(
线宽度
: 0.3 mm
以上
)
所谓尺寸的纵横，指标记所外接的四角形的尺寸
标记材质和
电路图形
基板识别补正，根据与标记和电路图形
(
导电体图形
)
的位置关系而定。因此，对补正精度
来讲，标记必须与电路图形的工程材质相同。
标记材质和
基板质地的画像条件
基本上，标记识别依靠照明的反射光强度来进行，因此标记材质和基板质地需要具有一
定的对比度。
此反差，会因电镀状态，氧化状态，表面高度，偏差，镜面性，保护物质，干扰光大变
化，需要评价对象标记。
标记尺寸和背景
标记的背景，需要与标记所相异的一定尺寸以上的不干涉区域。
不干涉区域
a
≧
0.2 mm
以上
标记不一定必须为黑色。
标记
a
a
a
a
NPM-TT2 2016.0208
- 63 -

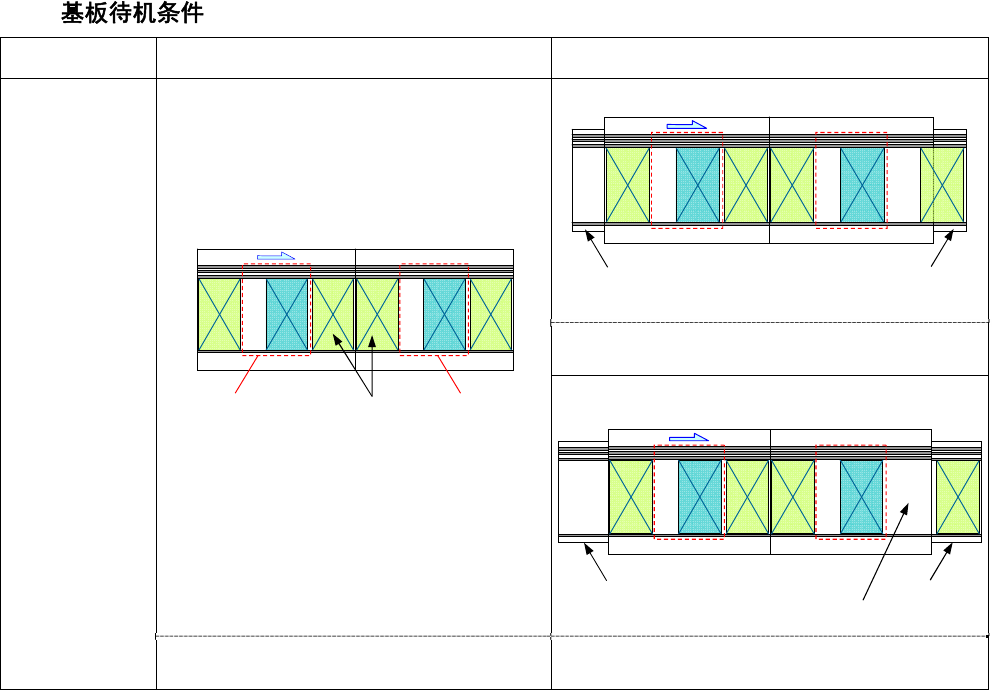

7.3
基板长度
: L
无传送带
有传送带
50 mm
≦
L
≦
350 mm
NPM-TT2 NPM-TT2
NPM-TT2 NPM-TT2
上游、下游
(
包括延长传送带
)
可待机基板各
1
片。
(
合计
2
片
)
NPM-TT2 NPM-TT2
上游、下游可待机基板各
1
片。
(
合计
2
片
)
上游、下游
(
包括延长传送带
)
可待机基板各
1
片。
(
合计
2
片
)
※
基板长度
L
超过
350 mm
的情况时，请另行咨询。
N-CONL
(
基板待机不可
)
N-CONR
上游延长传送带
下游延长传送带
贴装位置
待机基板
贴装位置
基板待机不可
NPM-TT2 2016.0208
- 64 -

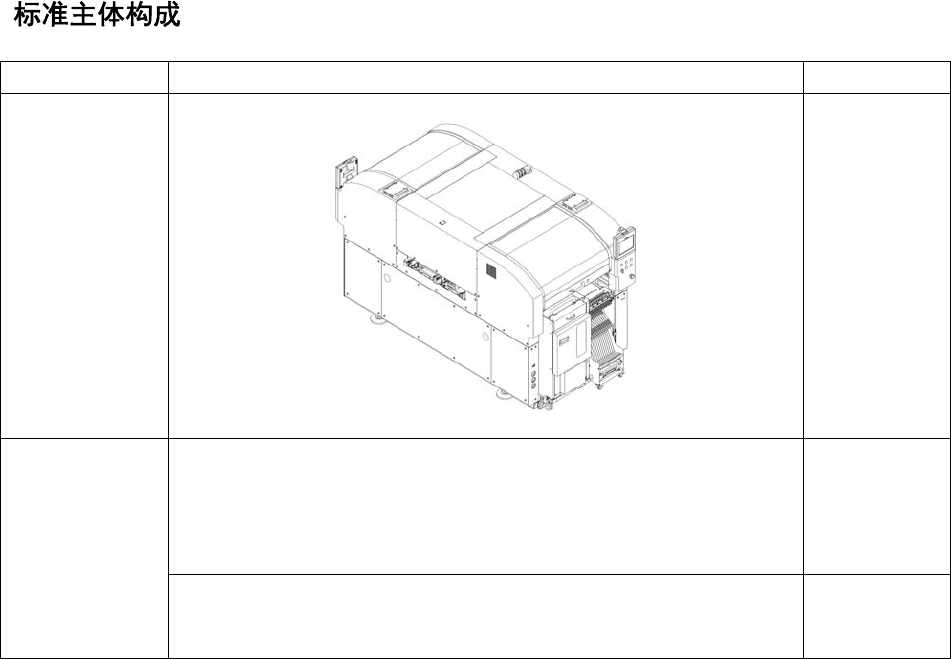

8.
项 目 内 容 数 量
主
体
1 套
附属品
系统磁盘
・
机器系统/识别系统/
LNB
系统
(DVD-ROM)
・
机器参数
SD
卡
・
安装系统
SD
卡
・
密码变更用
SD
卡
各 1 套
使用说明书
零件一览表
电气配线图
1 套/生产线
