NPM-TT2 2016 .0208 - 68 - B-1 希望根据生产形态选择 吸嘴。 Customer 吸嘴 详细请参照「 4.2 贴装吸嘴构成」。 吸嘴 No. 有 “N” 的 2D 代码吸嘴，进行吸嘴 No. 的校对，可以检测出吸嘴的安装错误。 有关特殊吸嘴，请与本公司联络。 与 CM602, CM402/ DT401 系列 , CM232, CM212, CM101, NPM 系列有兼容性。 Customer 保管用吸嘴盒…
NPM-TT2 2016.0208
- 67 -
A-1
选择必须的选购件。
On-site
FA
电脑
HUB
在
NPM-TT2
生产线为必须项目。
(1
套/生产线
)
有关详细情况请参考「
4.4
生产线构成」。
On-site
基板搬送传送带
・
有 PC 尺寸双轨传送带(标准装配), M 尺寸双轨传送带两种规格。
・
PC 尺寸双轨传送带不可与 NPM-W2/W 连接。
（可与 NPM-D3/ D2/ D/ TT 连接）
・
M 尺寸双轨传送带不可与 NPM-D3 连接。
（可与 NPM-W2/W 连接）
・
不附带基板支撑块，支撑销。请根据需要(根据基板搬送传送带的种类)，从选购件中购买。
Factory
上游延长传送带
(L=260 mm)
下游延长传送带
(L=260 mm)
为了确保传送开口部的安全，必须选择此项目。
与
NPM
系列以外的设备邻接处，也必须选择此项目。
与
N-CONL/ N-CONR
连接时，不需要延长传送带。
L 350 mm
以上的基板可以在设备内待机。
(Max. L 510 mm)
A-2
使基板传送高度高于地面
930 mm/ 950 mm
。
Factory
传送生产线
930 mm
对应
(
可调范围
: 920 mm ~ 950 mm)
传送生产线
950 mm
对应
(
可调范围
: 940 mm ~ 970 mm)
标准的基板传送高度高于地面
900 mm ~ 920 mm
。
NPM-TT2 2016.0208
- 68 -
B-1
希望根据生产形态选择吸嘴。
Customer
吸嘴
详细请参照「
4.2
贴装吸嘴构成」。
吸嘴
No.
有
“N”
的
2D
代码吸嘴，进行吸嘴
No.
的校对，可以检测出吸嘴的安装错误。
有关特殊吸嘴，请与本公司联络。
与
CM602, CM402/ DT401
系列
, CM232, CM212, CM101, NPM
系列有兼容性。
Customer
保管用吸嘴盒
塑料制，从外部可以确认保管内容并且容易管理的吸嘴盒。
16/ 12
吸嘴贴装头用
, 8
吸嘴贴装头用
(
吸嘴直径φ
5 mm
未满
)
，可以收纳
50
个。
8
吸嘴贴装头用
, 3/ 2
吸嘴贴装头用
(
吸嘴直径φ
5 mm
以上
)
，可以收纳
21
个。
与
AM100, CM602, CM402/ DT401
系列
, CM232, CM212, CM101, NPM
系列有兼容性。
B-2
希望根据生产形态选择编带料架。
Customer
智能编带料架
详细请参照「
4.3
供给部的构成」。
与
AM100, CM602, CM402/ DT401
系列
, CM232, CM212, CM101, NPM
系列有兼容性。
NPM-TT2 2016.0208
- 69 -
B-3
希望使用薄型编带料架。
Customer
4 mm 薄型单式编带料架(无接头检测传感器)
8 mm 薄型单式编带料架
详细请参照「4.3 供给部的构成」。
在 CM602, CM402/ DT401 系列, CM232, CM212, CM101 无法使用。
※如需使用
IFCU
检查薄型编带料架，需要
「
薄型供料器用标准附件
(
选购件
) 」。

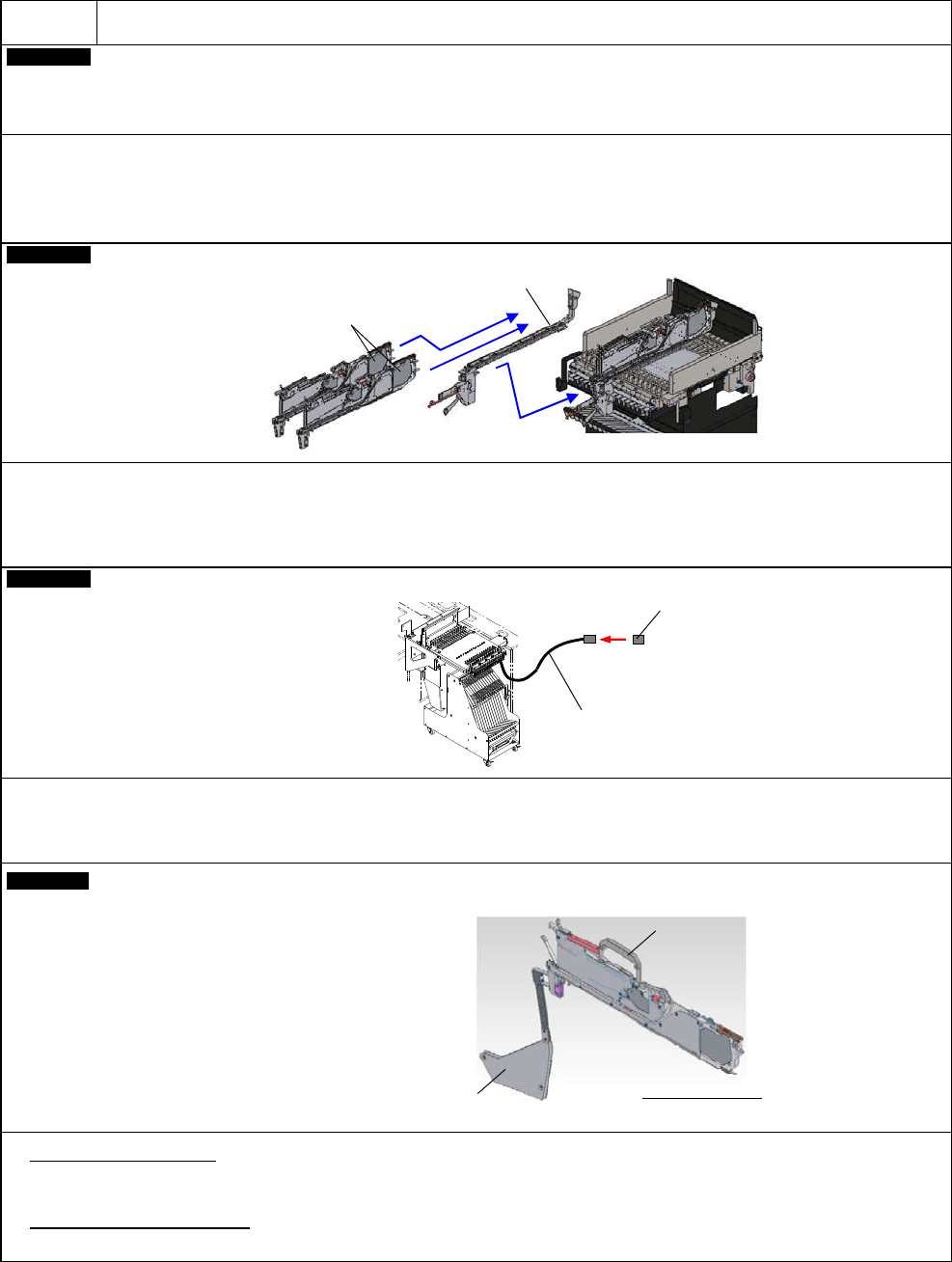

Customer
薄型料架用附件
安装薄型料架时，每个料架槽需要
1
个。
各料架槽能够安装
2
个薄型料架。
在离线准备时使用「料架设置治具」时也需要。
Customer
薄型料架用电源连接器
对薄型料架直接供给电源时
(
准备时
)
需要。
连接
13
站料架座
(
或者交换台车
)
附属的料架用电源电缆来使用。也可连接支援站的料架用电源电缆。
通过「薄型料架用附件」对薄型料架供给电源时，不需要本选购件。
(
使用标准的料架用电源电缆。
)
Customer
4 mm
薄型供料器用提手
4 mm
薄型供料器用卷盘支架
・
4 mm 薄型供料器用提手
安装在供料器上。
提高供料器装卸与搬运时的使用便利性。
・
4 mm 薄型供料器用卷盘支架
供料器一体型卷盘支架。可安装一个卷盘。
薄型料架用附件
薄型料架
料架用电源电缆
薄型料架用电源连接器
提手
卷盘支架
4 mm
薄型供料器
