NPM-TT2 2016.0208
- 79 -

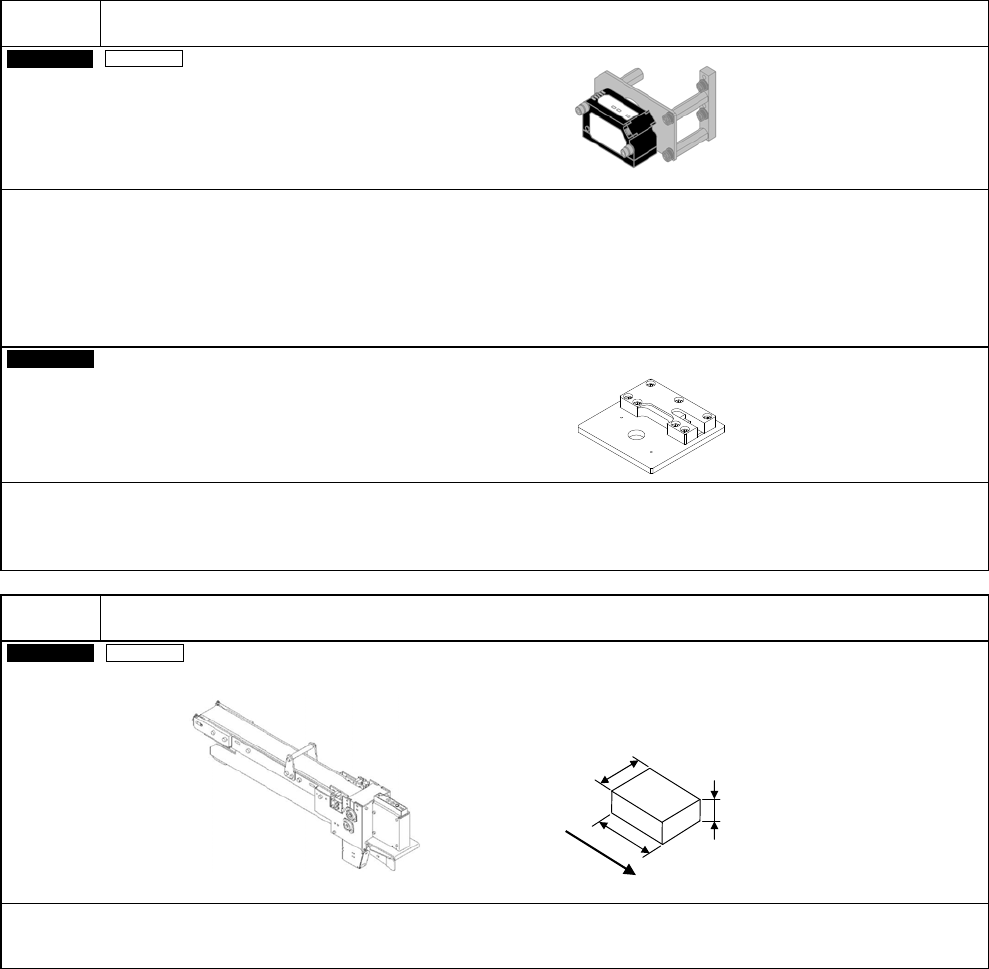

C-2
希望补正基板高度
(
弯曲
)
，提高贴装品质。
On-site
工作台
高度传感器
测定基板全体的高度
(
弯曲
)
，控制贴装高度。
测定时间
: 3.0 s (
在
510 × 590 mm
基板测定
9
点的最佳条件下
)
高度传感器，请选择安装在最前端的
NPM-TT2
。
单轨模式生产时只选择前侧，双轨模式生产时请选择前侧和后侧。
测量数据与下游的
NPM-TT2
交接，控制贴装高度。
详细请参照「
4.5
识别单元构成」。
Customer
高度传感器的校正治具
进行高度传感器的直线性和偏移量校正。
第一次购买高度传感器时需要购买此治具。
与 NPM 系列,AM100 可以通用。
C-3
希望在传送带上整列排出
NG
元件。
Customer
工作台
元件排出传送带
元件对应尺寸
Max. W 42 × L 60 mm
T = 1 mm ~ 10.5 mm
元件的形状
①
水平面放置时，
在下面不可有超
0.3 mm
的空隙。
②
与高度相比底面小等情
况，不易颠倒的形状。
在排出识别为
NG
元件时使用。
会占有
4
条料架槽。
传送带方向
W
T
L
NPM-TT2 2016.0208
- 80 -
C-4
管理和保管拆卸下的贴装头。
Customer
贴装头台
(
可放
2
个贴装头
)
贴装头交换后，在保管卸下的贴装头时使用。
1
台贴装头台可以保管
2
个贴装头。
是
NPM
系列专用。
C-5
希望缩短机种切换时间。
On-site
支援站
(
电源供给类型
)
支援站箱
(
元件校对类型
)
使用客户持有的预备交换台车和料架，在生产中进行下一机种的准备。
对交换台车和料架供给电源类型和，供给电源并且可以进行元件校对的
2
种类型。
通过 PanaCIM-EE 进行离线准备时，需要「支援站箱(元件校对类型)」。
详细请参照「5.5 支援站」。
※
NPM
系列，不可使用
CM
系列的「整体交换台车准备装置」。
On-site
支援站
:
元件校对类型
(
许可证
)
使用「支援站箱(元件校对类型)」时需要本许可证。
※
通过
PanaCIM-EE
进行离线准备
(
元件校对
)
时，不需要本许可证。
Customer
料架安装治具
料架安装治具作为，料架单体的元件安装和元件校对时的料架放置台使用。
安装薄型料架时需要「薄型料架用附件」。
Customer
薄型料架用附件
Customer
薄型料架用电源连接器
对薄型料架直接供给电源时
(
准备时
)
需要。
连接支援站的料架用电源电缆来使用。
通过「薄型料架用附件」对薄型料架供给电源时，不需要本选购件。
(
使用标准的料架用电源电缆。
)
C-6
希望使用
PanaCIM-EE
的各种功能。
On-site
PanaCIM-EE
对应
(
许可证
)
连接
PanaCIM-EE
时，请选择本选购件。
对应
PanaCIM-EE
的各功能模块。
本选购件包括「元件校对
(
许可证
)
」和「上位通信
(
许可证
)
」。
详细请参照「
PanaCIM-EE
规格说明书」。
料架用电源电缆
薄型料架用电源连接器
NPM-TT2 2016.0208
- 81 -
C-7
希望进行高效率切换作业。
On-site
自动切换机种
(
许可证
)
支援切换作业
(
生产数据的切换、轨道宽度的切换
)
，最低限控制品种切换而造成的作业损失。根据用户要求，可以从「外部
安装扫描器读取类型」「贴装头读取类型」「计划表读取类型」的
3
种类中进行选择。
详细请参照「
5.2
自动切换机种」。
C-8
希望防止交换时的错误安装。
On-site
元件校对
(
许可证
)
防止元件错误安装。如果错误安装元件，启动设备的联锁功能，自动设定为不可继续生产的状态。根据用户的运用情况，可
以读取条形码顺序和进行条形码的定义。
有线扫描器类型和无线扫描器类型
。
与「
PanaCIM-EE
对应
(
许可证
)
」不可同时选择。
详细请参照「
5.1
元件校对」。
On-site
工作台
有线扫描器
选择「元件校对
(
有线扫描器类型
)
」时需要此项目。
1
个扫描器可以在
2
个工作台操作。
On-site
机器整体
扫描器支架
有线扫描器固定用支架安装在设备前后两侧。
C-9
希望机种切换时的准备作业效率化。
On-site
料架准备导向
(
许可证
)
有效帮助设置程序的导向工具。
估算包括准备作业所需时间的生产时间以及对操作员发出准备作业的指示。
请同时选择以下选购件。
必
须
支援站箱
(
元件校对类型
)
选
择
(
选择以下任一项
)
1)
元件校对
(
许可证
) +
支援站
:
元件校对类型
(
许可证
)
2)
PanaCIM-EE
对应
(
许可证
)
详细请参照「5.3 料架准备导向(许可证)」。
C-10
希望有效使用现在使用中的用户系统。
Customer
上位通信
(
许可证
)
与用户现在使用中的系统可以链接公开界面。由于准备了标准界面，可以对必要的信息进行通信。根据用户系统的目的不同，
可以进行「履历状况」「其他厂家元件校对」「元件管理信息」的通信。
与「
PanaCIM-EE
对应
(
许可证
)
」不可同时选择。
详细请参照「
5.4
上位通信」。
