NPM-TT2 2016 .0208 - 82 - C-11 希望运用编带料架自由 配置功能。 如果在同一工作台内，可以自由配置编带料架。 生产中可以交替进行元件配置、在空料架槽可以配置下一机种的料架。 ※需要通过 「支援站箱 ( 元件校对类型 ) 」对编带料 架事先写入信息。 同时需要「 元件校对 ( 许可证 ) 」。 On-site 元件校对 ( 许可证 ) On-site 支援站箱 ( 元件校对类型 ) 支援站 : 元件校对类型…
NPM-TT2 2016.0208
- 81 -
C-7
希望进行高效率切换作业。
On-site
自动切换机种
(
许可证
)
支援切换作业
(
生产数据的切换、轨道宽度的切换
)
，最低限控制品种切换而造成的作业损失。根据用户要求，可以从「外部
安装扫描器读取类型」「贴装头读取类型」「计划表读取类型」的
3
种类中进行选择。
详细请参照「
5.2
自动切换机种」。
C-8
希望防止交换时的错误安装。
On-site
元件校对
(
许可证
)
防止元件错误安装。如果错误安装元件，启动设备的联锁功能，自动设定为不可继续生产的状态。根据用户的运用情况，可
以读取条形码顺序和进行条形码的定义。
有线扫描器类型和无线扫描器类型
。
与「
PanaCIM-EE
对应
(
许可证
)
」不可同时选择。
详细请参照「
5.1
元件校对」。
On-site
工作台
有线扫描器
选择「元件校对
(
有线扫描器类型
)
」时需要此项目。
1
个扫描器可以在
2
个工作台操作。
On-site
机器整体
扫描器支架
有线扫描器固定用支架安装在设备前后两侧。
C-9
希望机种切换时的准备作业效率化。
On-site
料架准备导向
(
许可证
)
有效帮助设置程序的导向工具。
估算包括准备作业所需时间的生产时间以及对操作员发出准备作业的指示。
请同时选择以下选购件。
必
须
支援站箱
(
元件校对类型
)
选
择
(
选择以下任一项
)
1)
元件校对
(
许可证
) +
支援站
:
元件校对类型
(
许可证
)
2)
PanaCIM-EE
对应
(
许可证
)
详细请参照「5.3 料架准备导向(许可证)」。
C-10
希望有效使用现在使用中的用户系统。
Customer
上位通信
(
许可证
)
与用户现在使用中的系统可以链接公开界面。由于准备了标准界面，可以对必要的信息进行通信。根据用户系统的目的不同，
可以进行「履历状况」「其他厂家元件校对」「元件管理信息」的通信。
与「
PanaCIM-EE
对应
(
许可证
)
」不可同时选择。
详细请参照「
5.4
上位通信」。
NPM-TT2 2016.0208
- 82 -
C-11
希望运用编带料架自由配置功能。
如果在同一工作台内，可以自由配置编带料架。
生产中可以交替进行元件配置、在空料架槽可以配置下一机种的料架。
※需要通过「支援站箱
(
元件校对类型
)
」对编带料架事先写入信息。
同时需要「元件校对
(
许可证
)
」。
On-site
元件校对
(
许可证
)
On-site
支援站箱
(
元件校对类型
)
支援站
:
元件校对类型
(
许可证
)
为了在编带料架的存储器写入信息而需要。
C-12
通过检查头
(
锡膏检查
)
的计测数据可以控制工程，从而提高实装品质。
Customer
APC
系统对应
(
许可证
)
APC 系统是，使用检查头所得锡膏计测数据，前馈到贴装头，并且进行最佳和高精度位置的元件贴装，提高实装品质。
NPM-TT2，通过与 NPM-D3/ D2/ D 生产线连接，可对应 APC 系统。
在元件检查工程是，可以检查贴装位置基准的位置有否偏移。
以下每一台设备需要本选购件。
1) 搭载了 2D 检查贴装头的设备
2) 接收 APC 补正数据的设备
详细请参照「5.6 APC 系统」。
※
APC
系统对应设备
: NPM-D3/ D2/ D, NPM-TT2/TT, NPM-W2/ W, SPD, SP70, SPG (
混合生产线也可对应
)
上述以外的设备混合在生产线时，请另行商洽。
※
SPD, SP70, SPG
时，需要「检查结果反馈对应
(
许可证
)
」。
C-13
希望使用已有的印刷后检查机实现
APC
系统。
On-site
其他厂家检查机界面软件
(
许可证
)
这是为了使用其他厂家检查机
(
锡膏检查
)
的测量数据，实现
APC
系统的界面软件。
每台接收
APC
补正数据的
NPM-D3/ D2/ D, NPM-TT2/TT
都需要本选购件。
同时请选择与「
APC
系统对应
(
许可证
)
」数相同的数量。
详细请参照「
5.7
其他厂家检查机界面软件」。
※对象的检查机需要符合本公司规定规格。详细情况请咨询。
※
其他厂家检查机和
LNB(FA
电脑
)
之间需要专用电脑。
电脑以及
HUB
、
LAN
电缆，请客户准备。
Customer
APC
系统对应
(
许可证
)
「使用其他厂家检查机界面软件
(
许可证
)
」时需要。
每台接收
APC
补正数据的
NPM-D3/ D2/ D, NPM-TT2/TT
都需要本选购件。
※
SPD, SP70, SPG
时，需要「检查结果反馈对应
(
许可证
)
」。
NPM-TT2 2016.0208
- 83 -

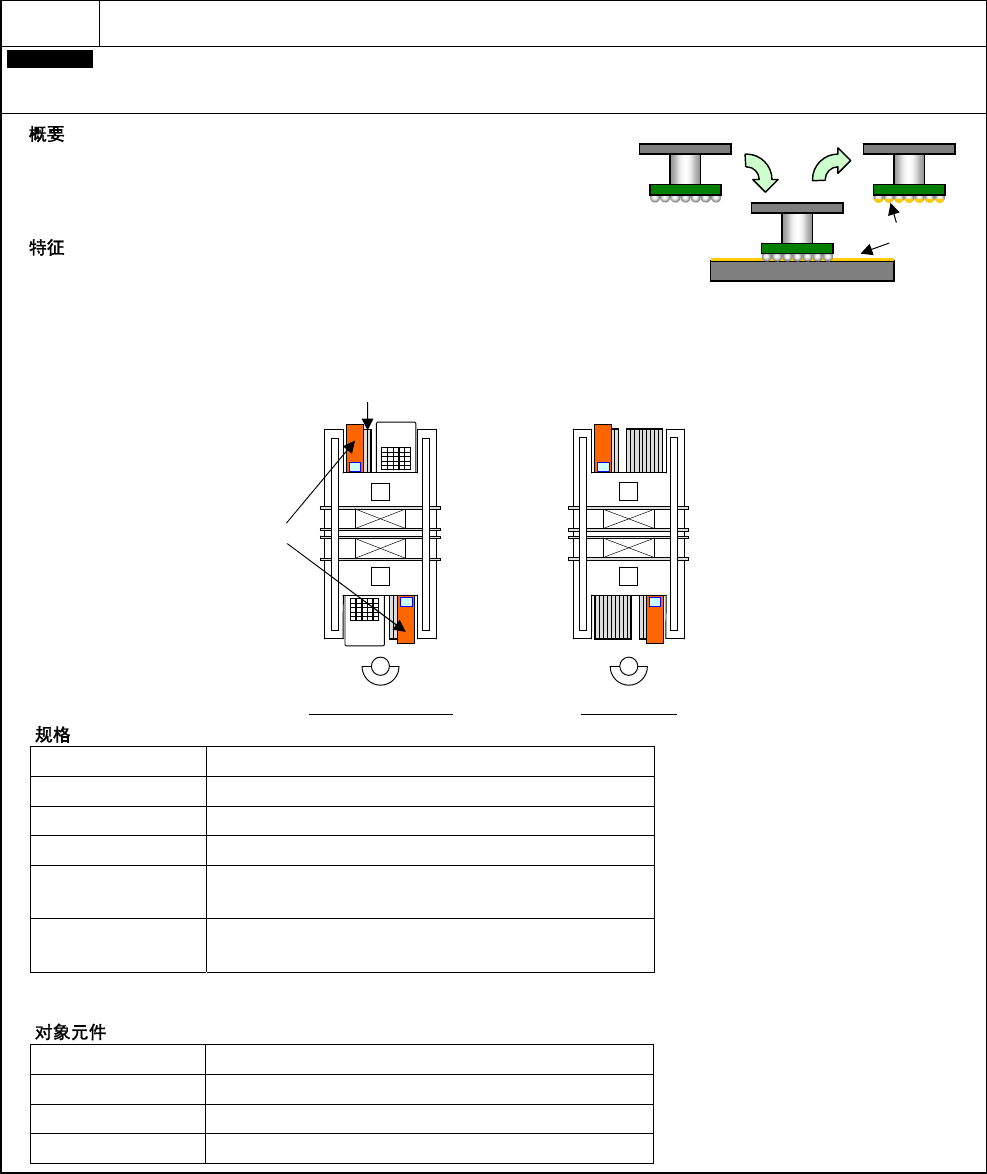

C-14
希望进行转印实装。
Customer
通用型转印单元
1.
通用型转印装置与
PoP
顶部封装芯片实装相同，在需要助焊剂等
转印工程为了形成转印材料膜的装置。
将贴装机吸着的元件压在此装置形成的膜上，转印结束。
2.
以每个芯片数据为单位在数据上能够设定刮刀间隙。
所以，对应焊锡球的大小，能够减少转印膜厚度。
(
程控刮刀间隙
)
与智能编带料架同样的安装方法，可以安装在
13
站料架座上。
料架占有从
23
号到
30
号的空槽
(8
个料架槽
)
。
3.
项 目 规 格
电源
DC 24 V (
由主体供给
)
外形尺寸 W 165 × D 676 × H 285 mm
重量
21 k
g
(
包括转印台
1 k
g
)
环境条件 温度
: 20 °C ~ 30 °C
(
能够成膜的温度※
)
湿度
: 25 %RH ~ 75 %RH
(
无结露现象
)
搬送
・
保管条件 温度
:
–
20 °C ~ 60 °C
湿度
: 75 %RH
以下
(
无结露现象
)
※
在转印材料规格的温度范围比此范围小时，以转印材料规格为准。
4.
项 目 规 格
元件供给形态 编带、托盘
元件尺寸 2
× 2 mm ~ 20 × 20 mm
对象元件 BGA, CSP
转印材料
转印单元
13
站料架座
前后托盘供料器规格
交换台车规格
