NPM-TT2 2016.0208
- 84 -
5.
通用型转印装置备有自动供给转印材料的功能。此功能是用参数指定供给频度。通过用参数指定从喷射器吐出时间，能够
调整一次的供给量。
作为转印材料的供给方法，推荐自动供给。
(
自动供给可以将转印材料的使用量控制到最小限。
)
使用此功能时，材料是
MUSASHI-ENGINEERING
制φ
26 mm
喷射器
(PSY-30E, PSY-50E, PSY-70E
等
)
，
另外在相当品
※
密封状态下安装通用型转印装置。在材料厂家购买材料时指定，或请客户准备喷射器进行补充。
※
相当品
:
与
MUSASHI-ENGINEERING
制接合器软管
AT50-E
组合进行使用的相当品。
与
MUSASHI-ENGINEERING
制接合单元
J-R-3
组合进行使用的相当品。

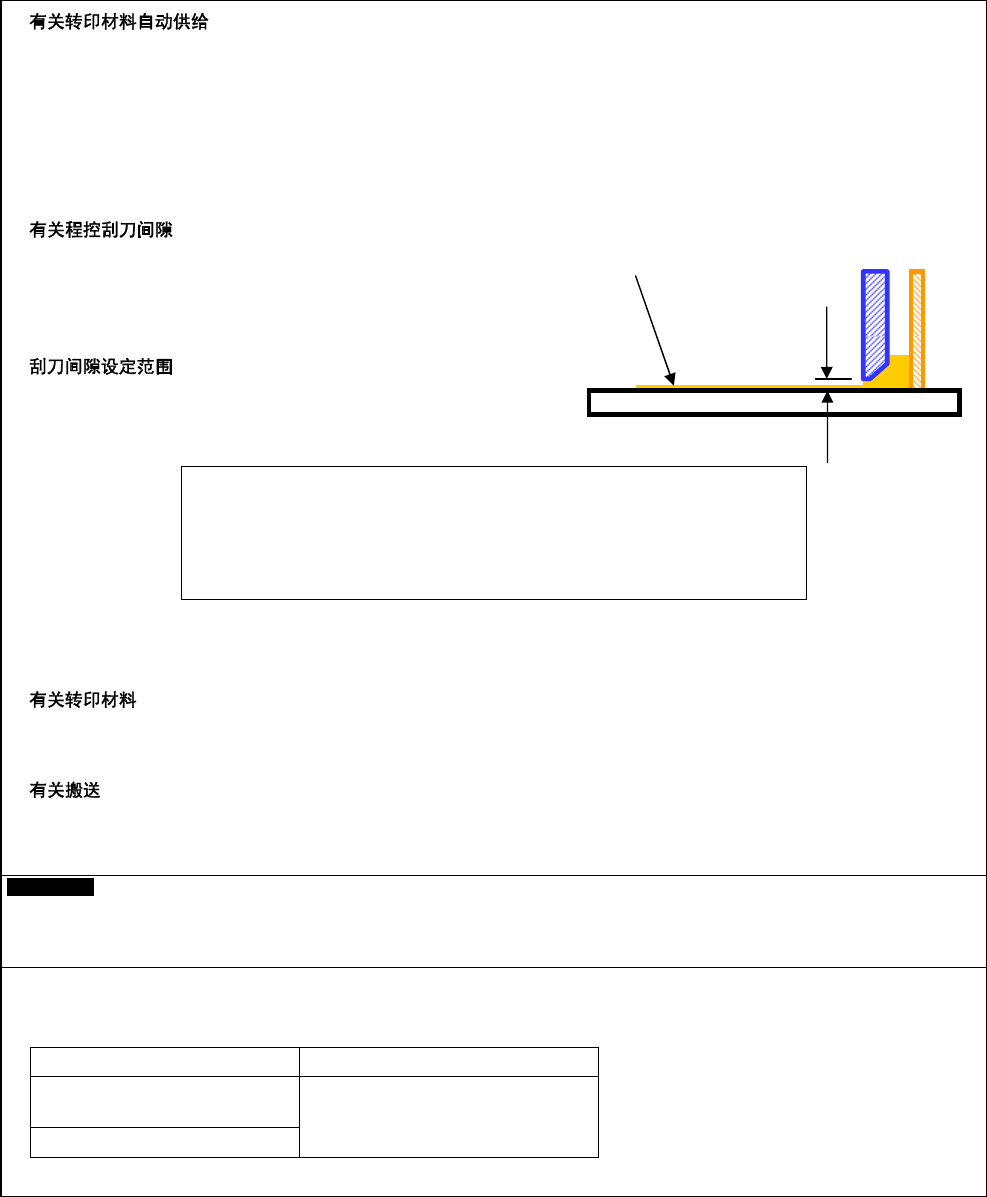

6.
在通用型转印装置，通过转印材料的膜形成转印台和均一控制转
印材料的刮刀间隙，决定转印材料的膜厚度。
这个间隙称为刮刀间隙，通过数据设定能够变更每个芯片。设定
范围如下所示。
: 0.015 mm ~ 0.35 mm
实际形成的膜厚度，随转印材料不同而异，
一般是刮刀间隙的
50 % ~ 70 %
。
成膜确认材料
・
Panasonic
制
MSP511 Flux, MSP513 Flux (
助焊剂
)
・
Indium
制
TACFlux023 (
助焊剂
)
・
千住金属工业制
M705-TVA03.9-F (
转印用锡膏
)
※并不是推荐使用这些材料
通用型转印装置并不保证所有材料的成膜。即使是上述已成膜并经过确认的材料，由于材料的保存状态，交换频度等运用
条件的不同，也会有不可成膜的情况。
7.
使用转印材料时，请按照转印材料厂家提供的规格和使用说明书进行。另外，请按照转印材料的化学物质等安全数据表
(SDS)
的记载内容进行。
8.
通用型转印装置的重量是
21 k
g。在搬送时请遵守使用说明书记载的注意事项。
※与
AM100, CM602, CM101, NPM
系列有兼容性。
Customer
膜厚计量规
(0 μm ~ 250 μm
，
10 μm
刻度
)
膜厚计量规
(0 μm ~ 500 μm
，
20 μm
刻度
)
为了计测通用型转印装置形成的膜厚度的计量规。
请选择测定需要范围的计量规。
推荐生产厂家和型式
生产厂家 形式
日 本
: SANKO ELECTRONIC
LABORATORY CO.,LTD.
234R/
Ⅳ
: 0 μm - 250 μm (10 μm)
234R/
Ⅴ
: 0 μm - 500 μm (20 μm)
日本国以外
:ERICHSEN
※与
AM100, CM602, CM101, NPM
系列有兼容性。
刮刀间隙
转印台
刮刀
转印材料的膜
NPM-TT2 2016.0208
- 85 -
D-1
通过定期维修保养，保持设备状态。
选购件名称
用 途
内 容
备
注
Customer
对机器指定部加
注润滑脂
润滑脂枪
喷嘴
与
NPM
系列
, AM100, CM602,
CM402, CM401, CM400, DT401,
DT400, CM232, CM212, CM101
为通
用品
注油组件
Customer
定期维护作业
贴装头用润滑脂
(
包括注油器
)
吸嘴清扫治具
(
孔径标尺
)
清扫用刷子
与
NPM
系列
, AM100
可以通用
维护治具
用于机器维护作业时等，定期加注润滑脂以及清扫作业。
购买第
1
台时需要。
Customer
吸嘴座清扫治具
: 12/ 8
吸嘴贴装头用
※
每条生产线需要
1
套。请根据贴装头构成进行选择。
※与
CM
系列的
12/ LS 8
吸嘴贴装头可以通用。
(
在泛用贴装头
(8
吸嘴
)
不可使用。
)
吸嘴座清扫治具
对象贴装头
孔
・
轴直径
NPM
系列
CM602-L CM101-D CM232-M
12/ 8
吸嘴贴装头用
12/ 8 12/ LS 8 12/ LS 8 12 φ3 mm
吸嘴座内径清扫用
Z
轴转动轴外周清扫用
NPM-TT2 2016.0208
- 86 -
D-2
根据需要进行校准作业。
是贴装头用的各种调整用成套治具。
(
与
NPM-D3/ D2/ D
可通用
)
选购件名称
用 途
内 容
推荐治具
推
荐
校正
(
贴装头
交换后
)
所有的校
正
Customer
芯片元件实装的实装位置校
正和精度验证用
实装位置校正
(
玻璃基板、治具芯片元件
)
①
①＋②
①
＋
②
＋
③
＋
④（⑤）
①精度验证用
成套治具
QFP
实装的实装位置校正和
精度验证用
治具元件、治具元件供给台、治具元件供
给托板、各贴装头用吸嘴
(153AS, 153,
184, 1001, 1003:
各
2
个
)
Customer
贴装头交换时的校准用
･
治具站 治具元件
－
②标准校正成套
治具
吸着位置校准用
吸着位置高度校正治具
Customer
贴装高度校准用
贴装高度治具
－
③主体调整用成套
治具
线性照相机关系校准用
线性照相机治具
搭载负荷校准用
搭载负荷测定治具
Customer
面补正校准用
(PC
尺寸
)
与
NPM-D3/ D2/ D
可通用
④面补正治具
Customer
面补正校准用
(M
尺寸
)
与
NPM-W2/ W
可通用
⑤面补正治具
进行调整作业时，另外需要以下吸嘴。
(
所需的最少数量
)
治具芯片
(1005)
调整用
(
必须
)
0402R
调整用
(
推荐
)
※
2
8
吸嘴贴装头
230C (
或者
230CN)
吸嘴
8
个/贴装头
256C (
或者
256CN)
吸嘴
8
个/贴装头
3
吸嘴贴装头
1001 (
或者
1001N)
吸嘴
※
1
3
个/贴装头
－
※
1
①精度验证用成套治具中附属
1001
吸嘴
(2
个
)
。
※
2 0402
芯片贴装，需要
0402
用编带供料器或者薄型编带供料器。
各成套治具附属以下携带用盒子。
D-3
希望卸下和交换贴装头。
选购件名称
用 途
内 容
Customer
贴装头的交换和脱卸
转矩扳钳
长钻头
单元交换工具
是
NPM
系列专用。
精度验证用成套治具盒 标准校正成套治具盒 主体调整用成套治具盒
