124 123 CDM3vL 附件电气附件：分励脱扣器，欠压脱扣器，辅助触头，报警触头，辅助报警一体模块。安装附件：固定板后安装附件，插入式安装附件，抽出式安装附件操作附件：手操机构，电操机构，机床专用手操，手柄锁，加长手柄其他附件：零飞弧罩，电缆连接器，防尘罩，相间隔板，拓展端子分励脱扣器固定板后安装附件手操手柄锁电操加长手柄机床专用手操抽出式安装附件插入式安装附件导轨安装附件零飞弧罩分线柱端子罩扩…

122

121

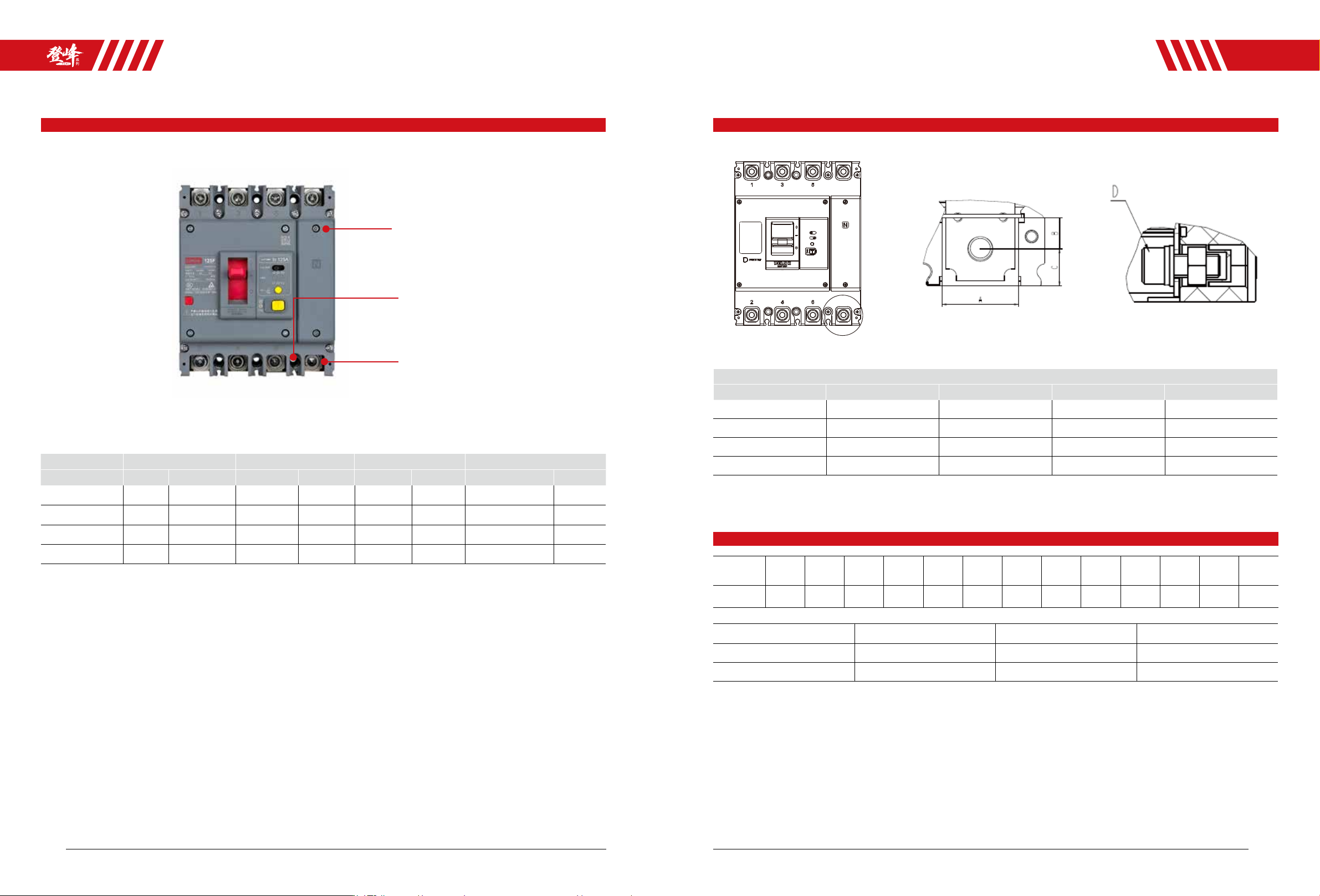

CDM3vL

安装螺钉及扭矩表

面盖螺钉

注意：本产品部分型号支持使用自攻自钻螺钉安装，产品出厂时我们仅提供常规的螺钉、螺母，请自行购买相应规格的自攻自钻螺钉

安装螺钉 / 自攻螺钉

接线螺钉

CDM3vL 面盖螺钉（产品包含）接线螺钉（产品包含）安装螺钉（产品包含）自攻螺钉（可推荐型号）

壳架十字螺钉扭矩力 N.m 内六角（3P/4P) 扭矩力 N.m 十字头螺钉扭矩力 N.m 自攻螺钉（可推荐型号）扭矩力 N.m

125C/S/F ST2.9X8　 0.6-1.2N M8×16-6/8 9-11 M4-4 1.2~1.8 ST4.2X42 1.5~2

160/250 C/S/F M3X10　 0.6-1.2N M8×20-6/8 9-11 M4-4 1.2~1.8 ST4.2X70（无自锁槽） 1.5~2

400F/400N M3X10　 0.6-1.2N M10×25-6/8 13-15 M5-4 2.0~3 - -

630FN/800N M3X10　 0.6-1.2N M12×35-6/8 18-20 M6-4 2.5~3.5 - -

CDM3vL

端子板安装孔图

CDM3vL

接线能力推荐值

注意：请关注 CDM3vL 系列外形、安装与接线尺寸中 C、C1、C2、以及对应接线螺钉直径，选择合适的接线端子或母排 , 满足相应的接线能力要求。

CDM3vL

壳架 A B C D（3P/4P)

125C/S/F 19 8 9 M8×16-6/8

160/250 C/S/F 26 12.5 10 M8×20-6/8

400F/N 33 14 16 M10×25-6/8

630/800F/N 45 16 19 M12×35-6/8

额定电流（A）

25 32

63 80 100

125

140

160

180

200

225

250

315

350

400

推荐导线截

面积（mm

）

3 4 6 10 16 25 35 50 70 95 120 185 240

额定电流（A） 500 630

700

800

推荐导线截面积（mm

） 150x2 185x2 240x2

推荐铜母线截面积（mm

） 150x2 200x2 250x2

CDM3vL

系列剩余电流动作断路器

外形及安装尺寸

CDM3vL

系列剩余电流动作断路器

外形及安装尺寸

124

123

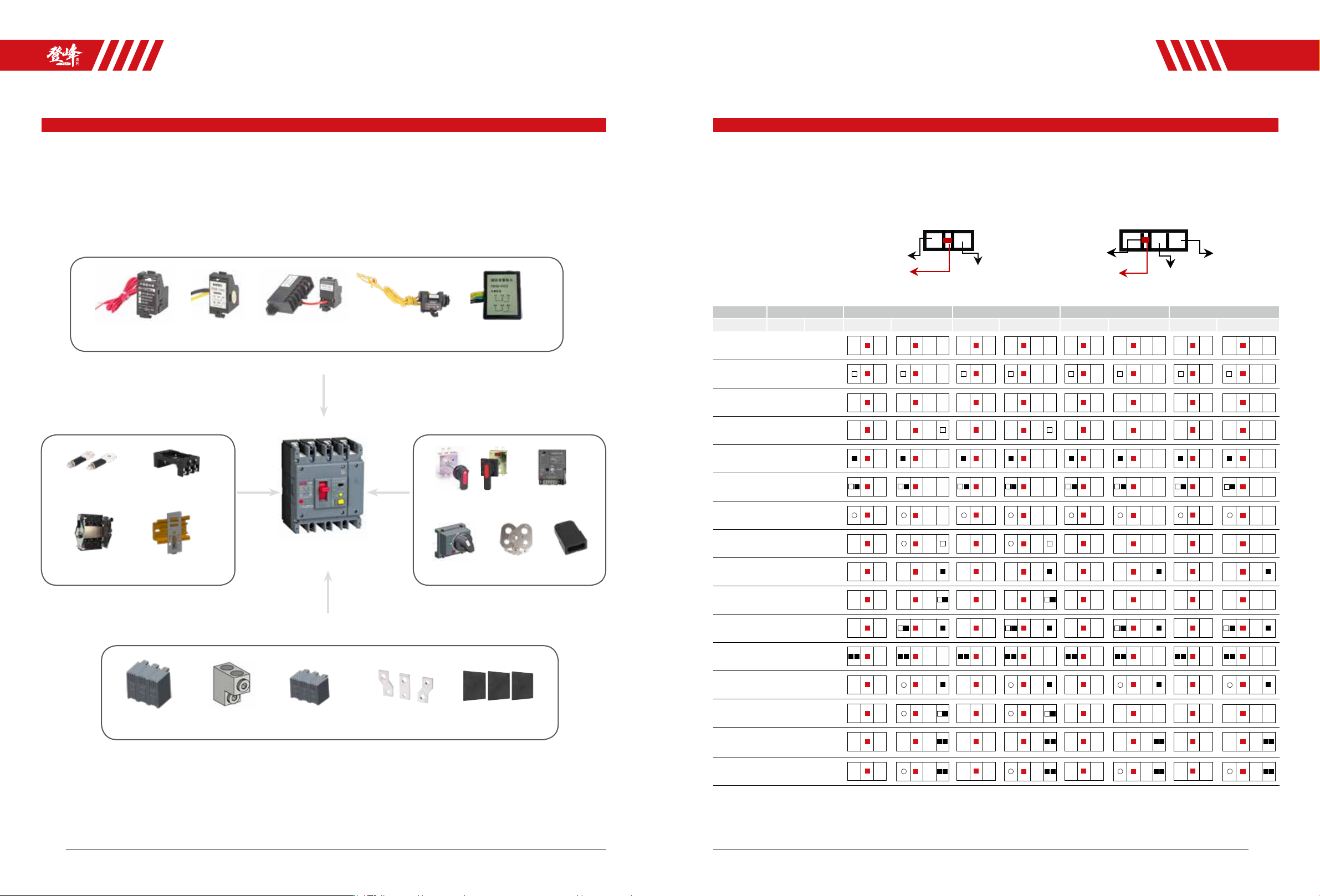

CDM3vL

附件

电气附件：分励脱扣器，欠压脱扣器，辅助触头，报警触头，辅助报警一体模块。

安装附件：固定板后安装附件，插入式安装附件，抽出式安装附件

操作附件：手操机构，电操机构，机床专用手操，手柄锁，加长手柄

其他附件：零飞弧罩，电缆连接器，防尘罩，相间隔板，拓展端子

分励脱扣器

固定板后安装附件

手操

手柄锁

电操

加长手柄机床专用手操

抽出式安装附件

插入式安装附件

导轨安装附件

零飞弧罩分线柱端子罩扩展端子隔弧皮

辅助触头欠压脱扣器报警触头辅助报警一体触头

CDM3vL

系列剩余电流动作断路器

附件

CDM3vL

电气附件代号及安装位置

□ 报警触头 ■ 辅助触头 ● 分励脱扣器 ○ 欠压脱扣器

安装形式示意

3P 4P

左腔

N腔

右腔

左腔

手柄

× ×

附件名称附件代号

CDM3vL-125 CDM3vL-160/250 CDM3vL-400 CDM3vL-630/800

电磁式电磁脱扣器

热磁脱扣器

3P 4P 3P 4P 3P 4P 3P 4P

00：无内部附件

200 300

08: 报警 208 308

10: 分励 210 310

18: 分励 + 报警

（仅 4PB）

218 318

20: 辅助 220 320

28: 辅报 228 328

30: 欠压 230 330

38: 欠压+ 报警

（仅 4PB）

238 338

40: 分励+ 辅助

（仅 4PB）

240 340

48: 分励 + 辅助 +

报警（仅 4PB）

248 348

68: 辅助 + 辅助 +

报警（仅 4PB）

268 368

60: 双辅 260 360

70: 欠压 + 辅助

（仅 4PB）

270 370

78: 欠压 + 辅助 +

报警（仅 4PB）

278 378

80：分励 + 双辅

（2K2B)

（仅 4PB）

280 380

90：欠压 + 双辅

（2K2B)

（仅 4PB）

290 390

●

● ●

●

● ●

●

● ● ●

●

● ● ● ●

CDM3vL

系列剩余电流动作断路器

附件

126

125

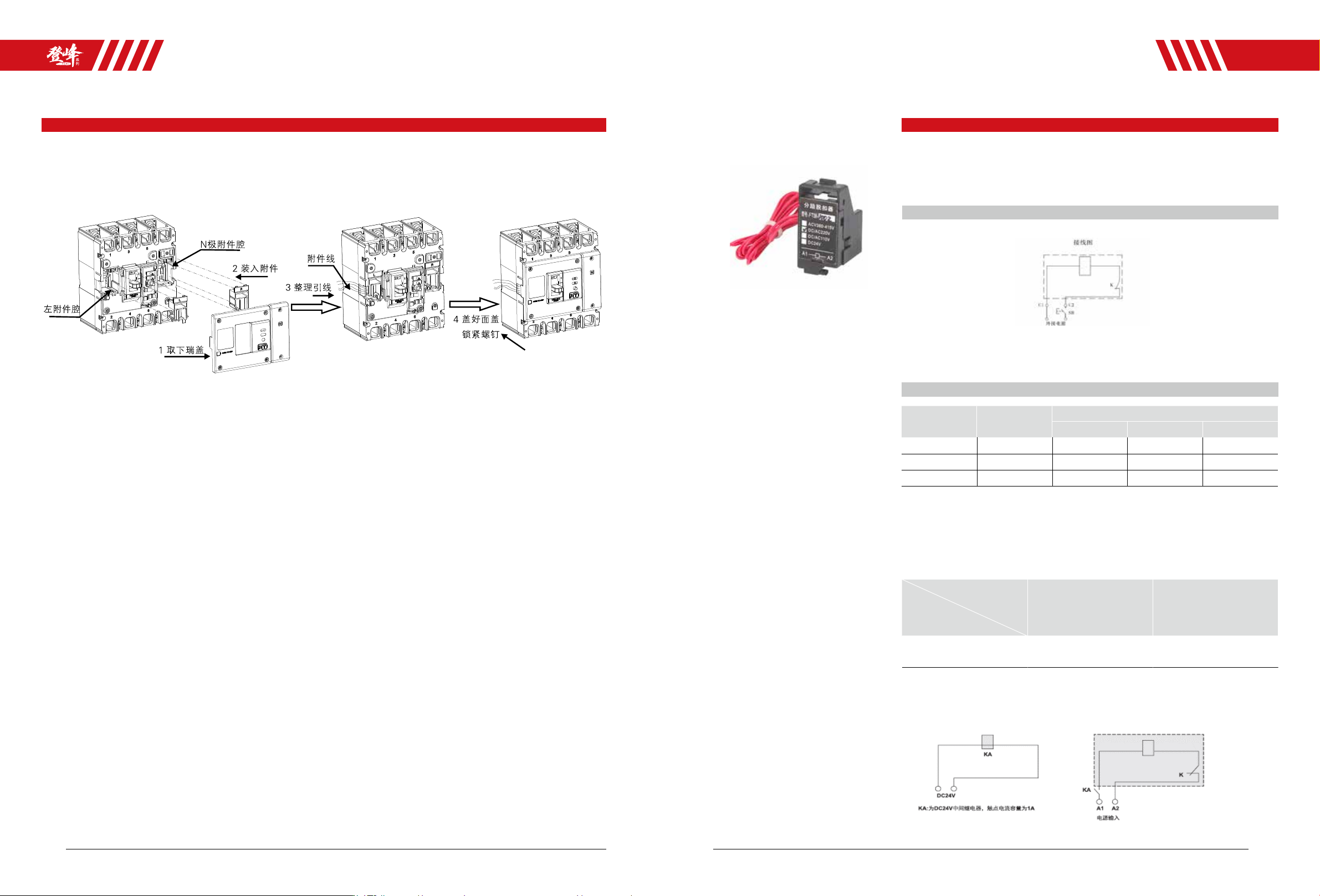

CDM3vL

电气附件可安装位置

●

装配示意图

●

各腔可安装附件

左附件腔适配：左分励、左欠压、左单辅、左双辅、左报警、左辅报

N极附件腔适配（4P B，型125-250壳架）：右单辅、右双辅、右报警、右辅报

N极附件腔适配（4P B，型400-800壳架）：右单辅、右双辅

注：4P A型N附极件腔不能安装任何附件

CDM3vL

分励脱扣器

电气特性

MX 分励脱扣器

功能

：

分励脱扣器是一种远距离操纵分闸的附件

；

在额定控制电源电压的

70%-110%

之间时

，

分励脱扣器应可靠使断路器脱扣

；

断路器通过分励脱扣器脱扣后

，

需就地复位

。

注：虚线内部为断路器内部附件接线图

接线图

产品型号

CDM3vL-

安装位置

分励线圈最小动作功率（W）

AC400V AC230V DC24

125 左腔 - 120 75 115

160/250 左腔 - 135 165 109

400/630/800 左腔 - 101 60 98

分励接线图

*注：当额定控制电源电压为DC24V时，有两种解决方案：

1：铜导线最大长度需满足以下要求：

2：若不满足上表要求时，推荐采用以下接线方式进行分励脱扣器控制回路设计：

导线面积

额定控制电源

电压 Uc（DC24V ）

1.5mm

2.5mm

100%Uc 150m 250m

85%Uc 100m 160m
