CDM3vL
电操机构
功能：适用于断路器远距离电动闭合，断开及再扣以及自动化控制场合
电操机构额定电压： AC400V；AC230V/DC220V；AC110V/DC110V；DC24V
电操机构工作电压范围：80%-110%Ue
CD2 电操电压与允差范围
CD2： 63A-250A：操作频次为每小时不大于 180 次，动作时间
≤
0.7s
CD2：400A-800A：操作频次为每小时不大于 60 次，动作时间
≤
1s
带电动操作机构的断路器脱扣跳闸后，电动操作机构必须先分闸，然后才能合闸
产品型号
CDM3vL-
A B B1 C D E
125C/S/F 91 116 58 177 45.5 92
160/250 C/S/F 91 118 59 180 45.5 96
400 F/N 131 175 95.5 243.5 65.5 147
630/800 F/N 131 175 99 255 65.5 115
• 适用于 CDM3v- 125b~800，CDM3vL-125~800
第 1 步
安装电操安装杆
第 2 步
手柄调整至分闸位置
第 3 步
装上电操并锁紧螺钉

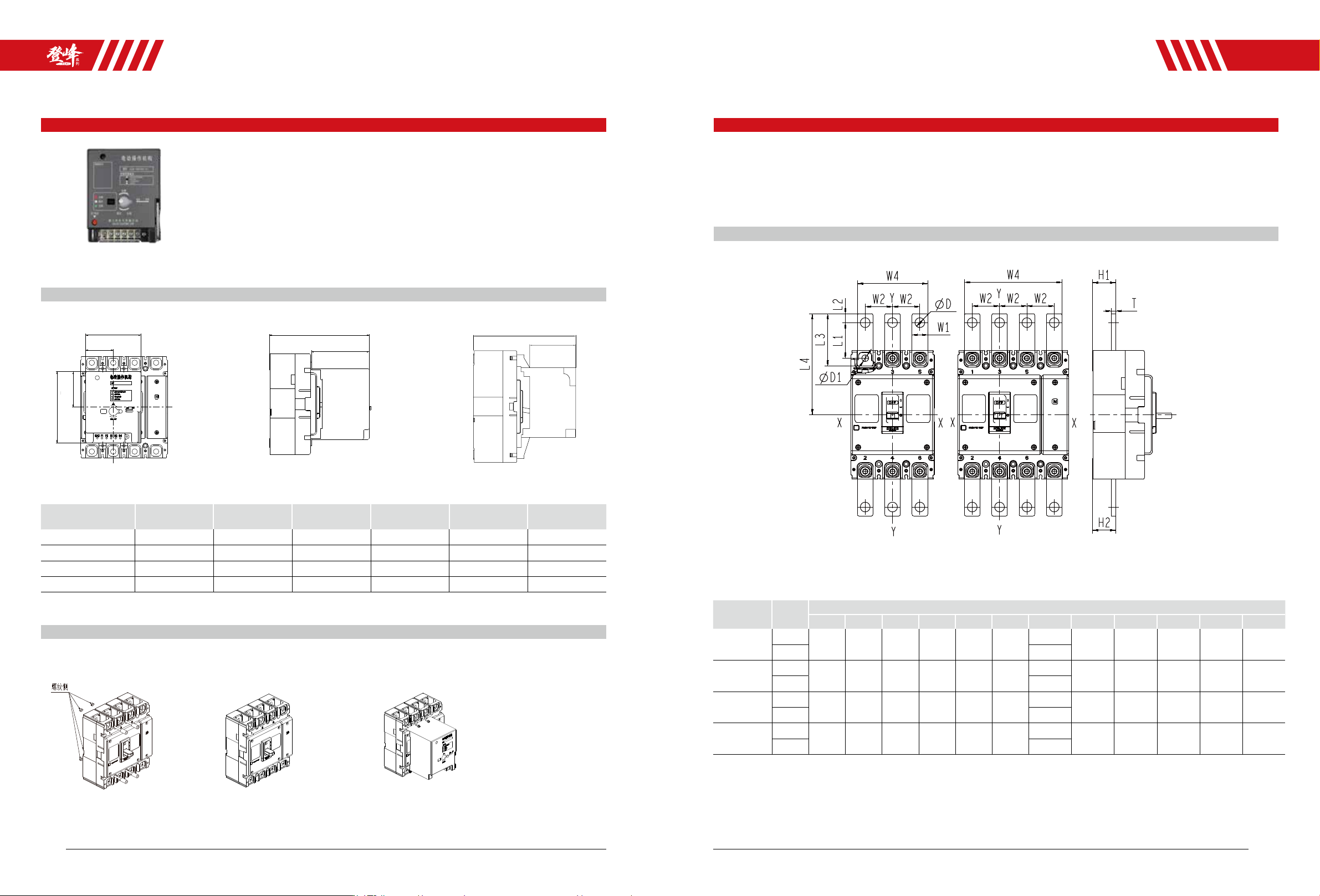

电操机构安装方式
电操尺寸
CDM3vL
扩展端子
直扩展端子尺寸
扩展端子连接到断路器的标准端子上，从而在较小的空间内提供多种接线方案：
母排，扩展端子可以连接到断路器的进线端或出线端。
扩展直排 适用于 CDM3vL-125 ～ 250、CDM3vL-630/800
产品型号
CDM3vL-
极数
扩展直排对应尺寸
L1 L2 L3 L4 W1 W2 W4 H1 H2 T
ΦD1 ΦD
125C/S/F
3P
24.5 8 40 98.5 16 30
76
31.5 31 3 8 8
4P 106
160/250 C/S/F
3P
45.5 11.5 67 129.5 20 35
90
29 29 6 8.5 12.5
4P 125
400 F/N
3P
42.5 16.2 70 171.2 29.5 48
125.5
44.5 44.5 8 10.5 12.5
4P 173.5
630/800 F/N
3P
71.5 15 97.5 208 44 70
184
50.5 55 10 14 14
4P 254
CDM3vL
系列剩余电流动作断路器
附件
CDM3vL
系列剩余电流动作断路器
附件
CDM3vL-630~800CDM3vL-125~400
C
E
C
E
A
XX
D
B
B1
Y
Y
134
133
相间扩展排适用于 CDM3vL- 400
产品型号
CDM3vL-
极数
相间扩展排对应尺寸
L1 L2 L3 L4 L5 L6 W1 W2 W3 W4 W5 W6 H1 H2 T
ΦD1 ΦD
125C/S/F
3P
24.5 8 40 98.5 20 5 16 30 35
86
5 5 31.5 31 3 8 8
4P 116
160/250 C/S/F
3P
45.5 11.5 67 129.5 32 5 20 35 40
100
5 5 29 29 6 8.5 12.5
4P 135
400 F/N
3P
42.5 16.2 70 171.2 34 10 29.5 48 58.5
146.5
10.5 10.5 44.5 44.5 8 10.5 12.5
4P 194.5

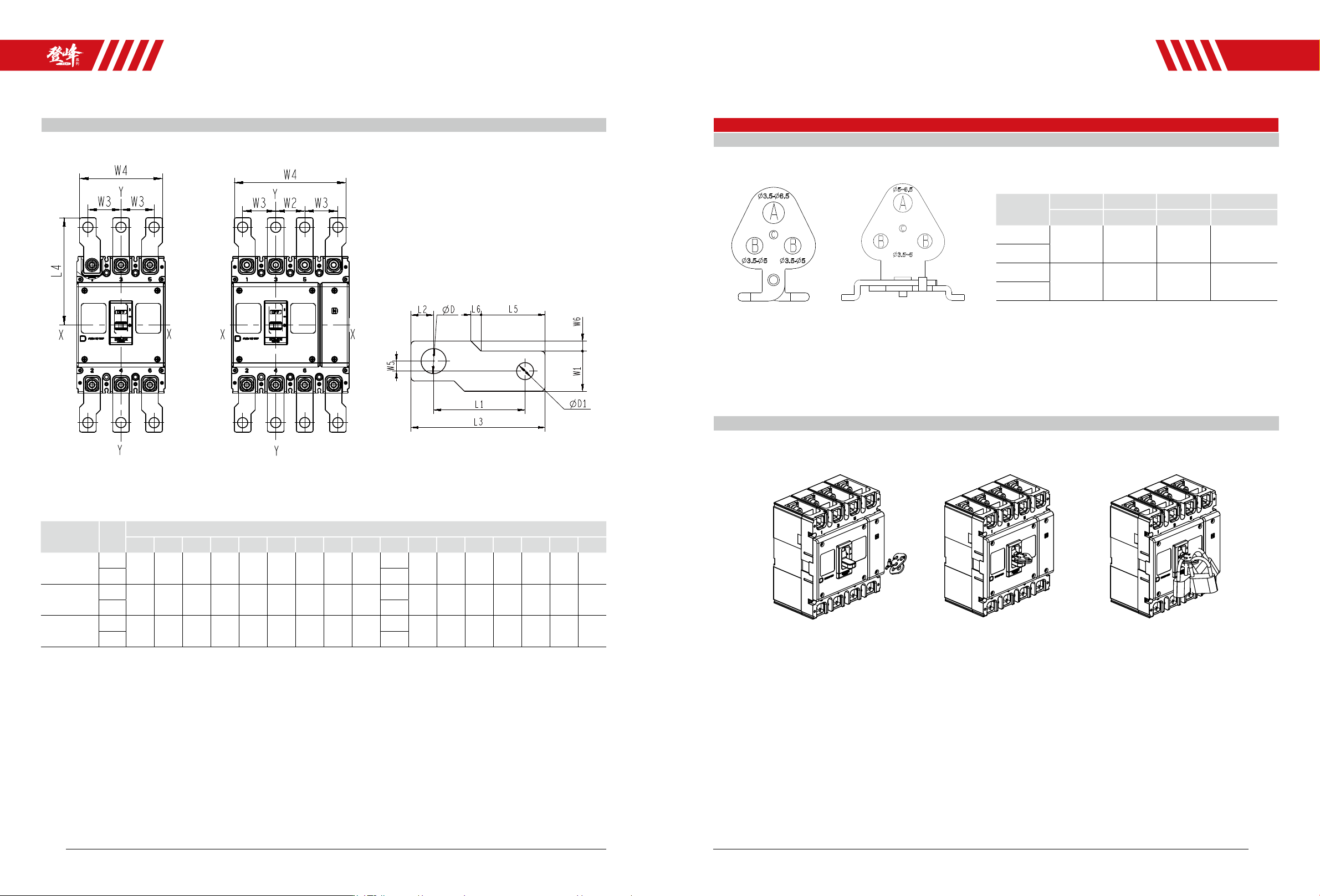

左右扩展端子尺寸
CDM3vL
手柄位置锁
手柄位置锁尺寸
手柄位置锁安装方式
CDM3vL-63~250 CDM3vL-400~800 注：挂锁需用户自备
第 1 步 将手柄位置锁错开 第 2 步 将手柄位置锁插入手柄处卡槽内 第 3 步 挂上推荐直径挂锁
产品型号
CDM3vL-
A 孔适配 B 孔适配 C 孔铅封 断路器
挂锁直径 挂锁直径 直径 手柄锁定位置
125
Ø3.5 ～ 6.5 Ø3.5 ～ 5 Ø2.6
分闸位置（再扣）
合闸位置
160/250
400
Ø5 ～ 6.5 Ø3.5 ～ 5 Ø2.6 分闸位置（再扣）
630/800
CDM3vL
系列剩余电流动作断路器
附件
CDM3vL
系列剩余电流动作断路器
附件
136
135
CDM3vL

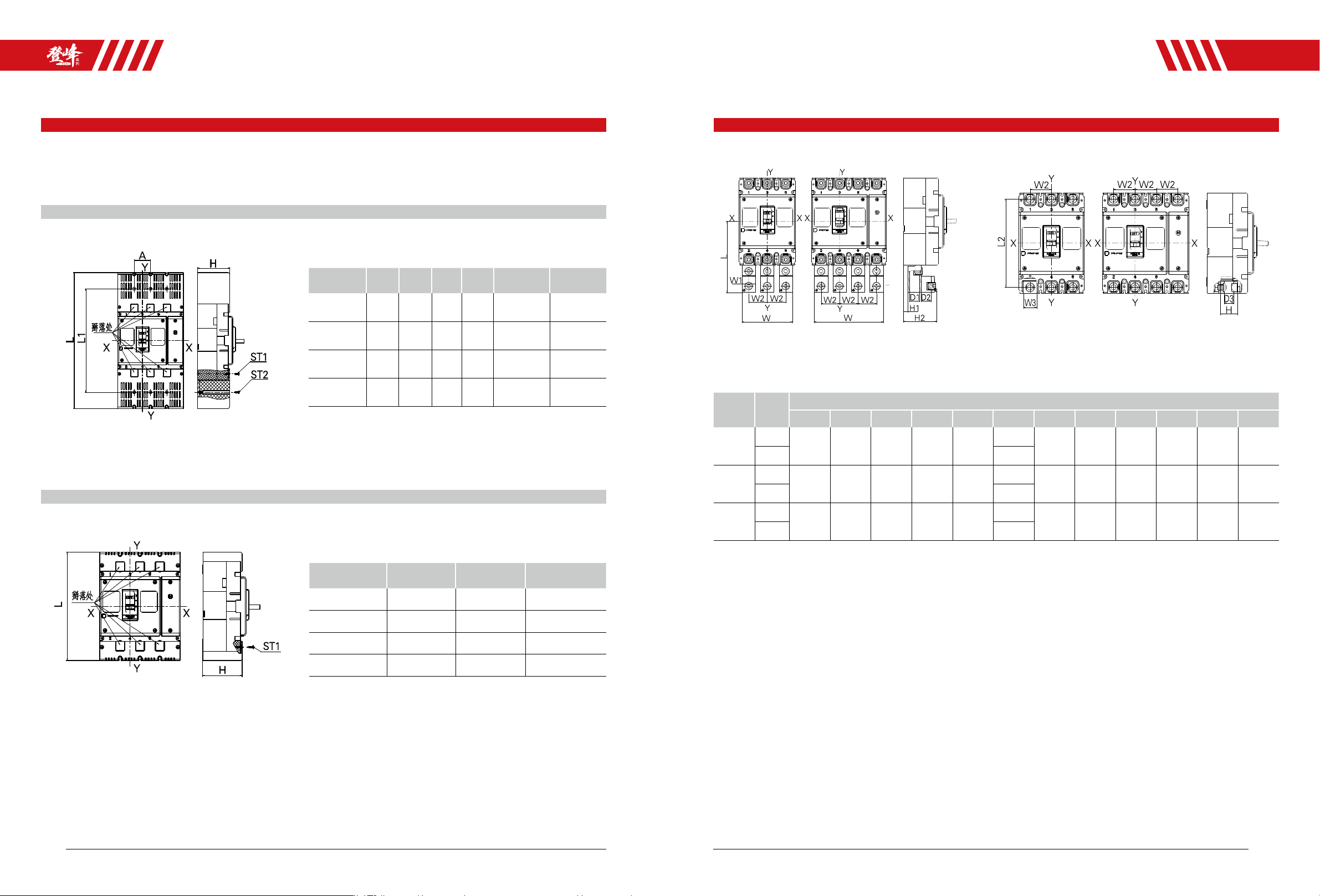

端子罩
长端子罩尺寸
短端子罩
&
零飞弧罩尺寸
端子罩可用于避免断路器在使用过程中，意外触碰而引起的事故，保证安全。
具有长端子罩（安装后 IP30），短端子罩和零飞弧罩供客户进行选择
产品型号
CDM3vL-
L L1 A H ST1 ST2
125C/S/F 270 204 30 86.5 ST 2.9×10 ST 2.9×10
160/250 C/S/F 286 217 35 87 ST 2.9×10 ST 2.9×10
400 F/N 477 365 48 99 ST 2.9×10 ST 2.9×10
630/800 F/N 500 388 70 112 ST 3.5×10 ST 2.9×10
产品型号
CDM3vL-
L H ST1
125 C/S/F 169 86.5 ST 2.9×10
160/250 C/S/F 187 87 ST 2.9×10
400 F/N 281 99 ST 2.9×10
630/800 F/N 304 112 ST 3.5×10
CDM3vL
分线柱
外置式 内置式
产品型号
CDM3vL-
极数
安装尺寸
L L2 W1 W2 W3 W H1 H2 H D1 D2 D3
125 C/S/F
3P
118 132 17 30 17
77
21.5 63.5 22
Φ12 Φ12 Φ12
4P 107
160 C/S/F
3P
134.5 145 25.4 35 22
96
8.5 55 28 16.5 16.5 16
4P 131
250 C/S/F
3P
269 - 25.4 35 -
96
10 55 - 16.5 16.5 -
4P 131
