4-22 Advanced Chip Shooter DECAN S2 Admin i s trator’s Guide <P oint> 列 该位置用来测量基板的平坦度。 <X> 列 平坦度测量位置的 X 位置 值。 <Y> 列 平坦度测量位置的 Y 位置值。 <Z1~ 4> 列 在 X 、 Y 位置值测量的 Z 高度值 。 <M AX> 行 表示基板 9…
4-21
Tools
简化操作
(shortcut)
菜单
后面喂料器座(2): 指定后置工序的喂料器组的原点为基准原点。
状态表示领域
显示手动操作时发生的信息。
<Park Front> 按钮
与前ANC社区接待龙门，龙门背面移动到附近的Y2+极限位置。
<Park Rear> 按钮
接待龙门后龙门附近的ANC附近的Y1+极限位置，并将其移动到后面。

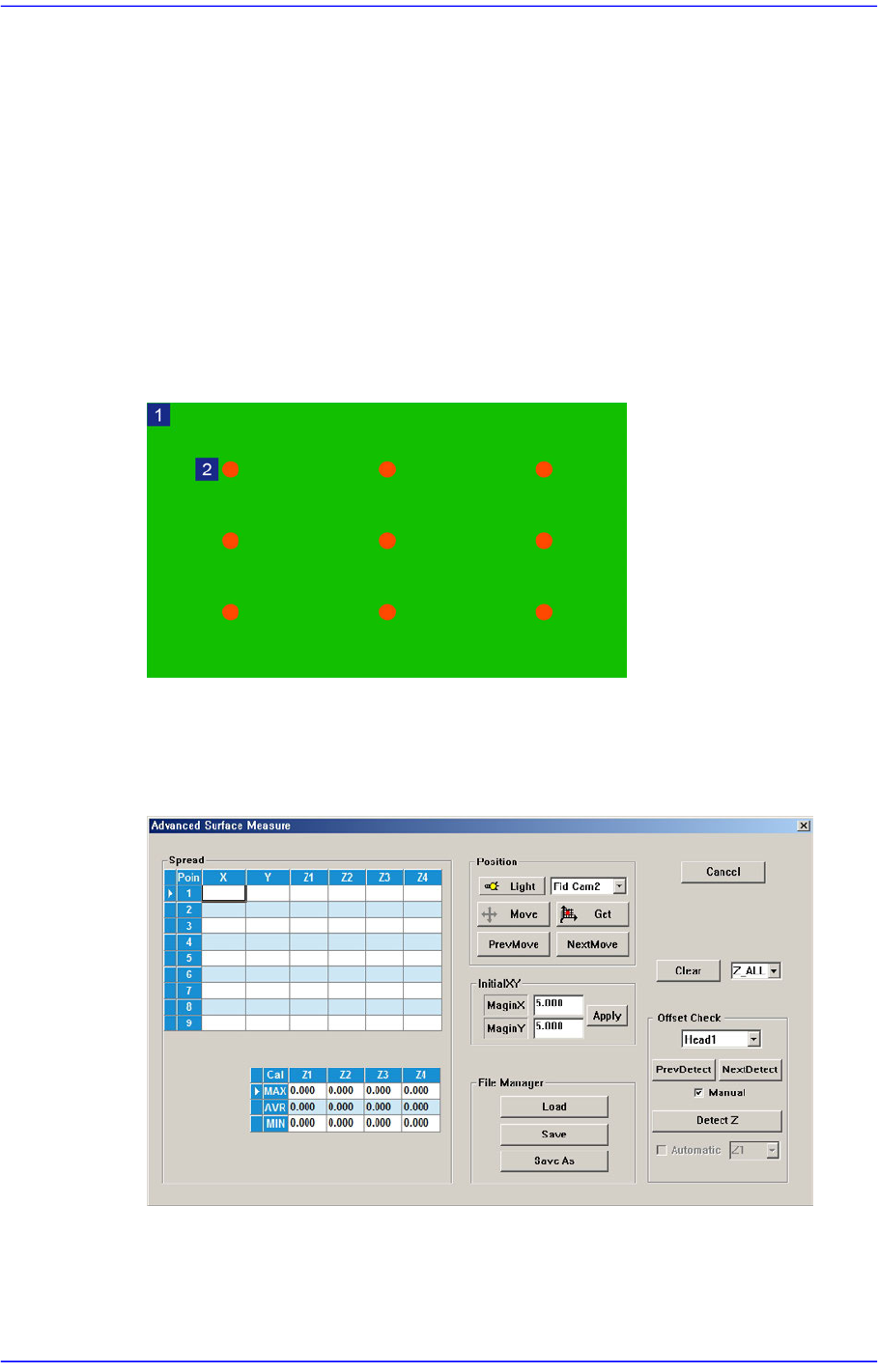

<Advanced Surface Measure> 按钮
为了对检查基板平坦度的值进行设置而示教基板的9点。
1: Board
2: Teaching Point
单击<Advanced Surface Measure> 按钮就会出现下列对话框。
<Spread> 领域
针对在<InitialXY> 领域输入的Margin值进行计算后自动登记X、Y值。
4-22
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<Point> 列
该位置用来测量基板的平坦度。
<X> 列
平坦度测量位置的X位置值。
<Y> 列
平坦度测量位置的Y位置值。
<Z1~4> 列
在X、Y位置值测量的Z高度值。
<MAX> 行
表示基板9点的Z测量值中的最大值。
<MAX> 行
表示基板9点的Z测量值中的平均值。
<MIN> 行
表示基板9点的Z测量值中的最小值。
<Position> 领域
<Light> 按钮
外部
调节选定拱架的摄像头的外部照明亮度。
内部
调节选定拱架的摄像头的 内部照明亮度。
<Move> 按钮
移动选定Gatry的基准相机。
<Get> 按钮
选定的Fiducial Mark位置上应用当前位置的坐标值。
<PrevMove> 按钮
Fiducial Camera从当前位置移动到上一个位置。
<NextMove> 按钮
Fiducial Camera从当前位置移动到下一个位置。
<InitialXY> 领域
<MarginX> 编辑框
是基板的X方向的Margin值。
4-23
Tools
简化操作
(shortcut)
菜单

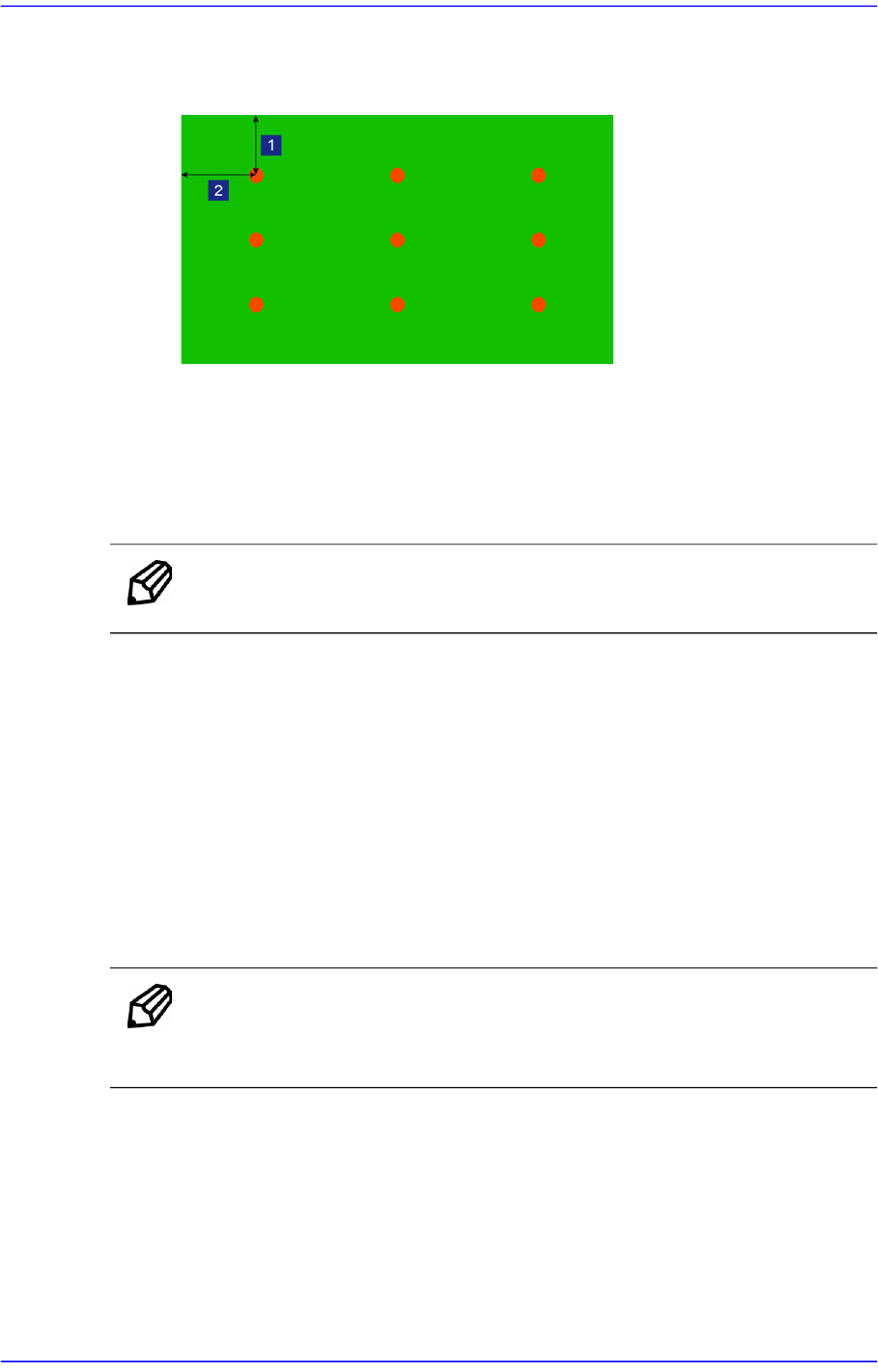

<MarginY> 编辑框
是基板的Y方向的Margin值。
1: MarginY
2: MarginX
<Clear> 按钮
删除<Spread> 领域的 Z列示教值。
备 注 删除z支柱一次教学价值不能撤消。
<Offset Check> 领域
<Head> 组合框
选择用来测量基板平坦度的Head。
<PrevDetect / NextDetect> 按钮
<PrevDetect> 按钮：测量<Spread> 领域中当前所选坐标的上一个坐标
值。
<NextDetect> 按钮：测量<Spread> 领域中当前所选坐标的下一个坐标
值。
备 注 <PrevDetect / NextDetect>按钮只有在圈选了<Manual>复选框时
才会激活。
<Manual> 选择框
利用<PrevDetect / NextDetect>按钮以手动方式示教X、Y坐标的Z值。
<Detect Z> 按钮
针对<Spread>领域中当前所选单元格(cell)的X、Y坐标的Z值进行示
教。
