Advanced Chip Shooter DECAN S2 Administrator’s Guide
<Automatic> 选择框
在<Z>组合框选择了需要测量的Z列后，按压<Detect Z>按钮就会自动
测量Z列。
4.7.2. 头 TAP对话框
利用Vision System手动识别部件，设定Camera的照明或检查头部动作。
图
4.8 “
手动操作
–
头
”

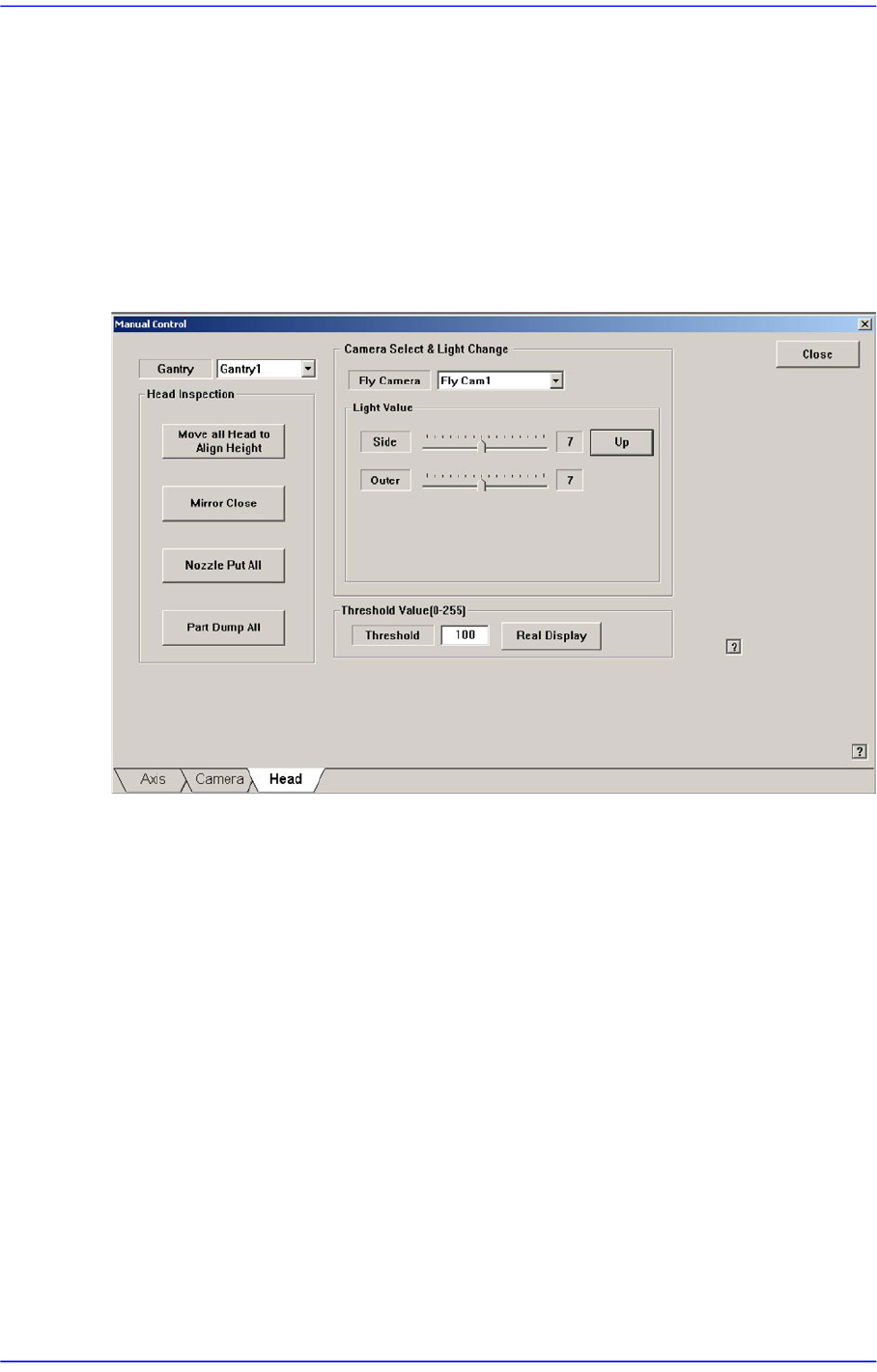

对话框
<臂> 组合框
选择想要执行检查Head所属的Gantry。
<HEAD部检验> 领域
<向前移动/排列高度> 按钮
为部件识别，把所头部头的吸嘴末端对准Align 高度。
<镜子 打开/关闭> 按钮
为部件识别打开或关闭Mirror。
<放下全部吸嘴> 按钮
把所有贴装在磁头部的吸嘴返还到ANC。
<抛掉所有零件> 按钮
把所有吸附的部件扔到回收站。
<摄像选择&光线变化> 领域
设置飞行相机的照明值。选择想要调节照明的飞行相机后，在 <高度值>中调整
4-25
Tools
简化操作
(shortcut)
菜单
滚动条调节亮度。
<限界值 [0-255]> 领域
通过’SMVision’窗口显示的影象由各个像素构成。各个像素因显示亮度不同，有
0~255的固有值。在这里‘限界值’是指区分各个像素识别成白色还是黑色的临界
值。在上图中MMI设置成大于等于100时识别为白，小于 100则识别为黑色。
<真实显示 / 二元的 >按钮
通过’SMVision’窗口显示的影象显示成实际肉眼可看到的、或 MMI识别的
影象(Binary)。
4.8. Dump Information(Place Error Information)
确认因贴装错误废弃的部件和显示有关喂料器内容的信息窗时使用。
图

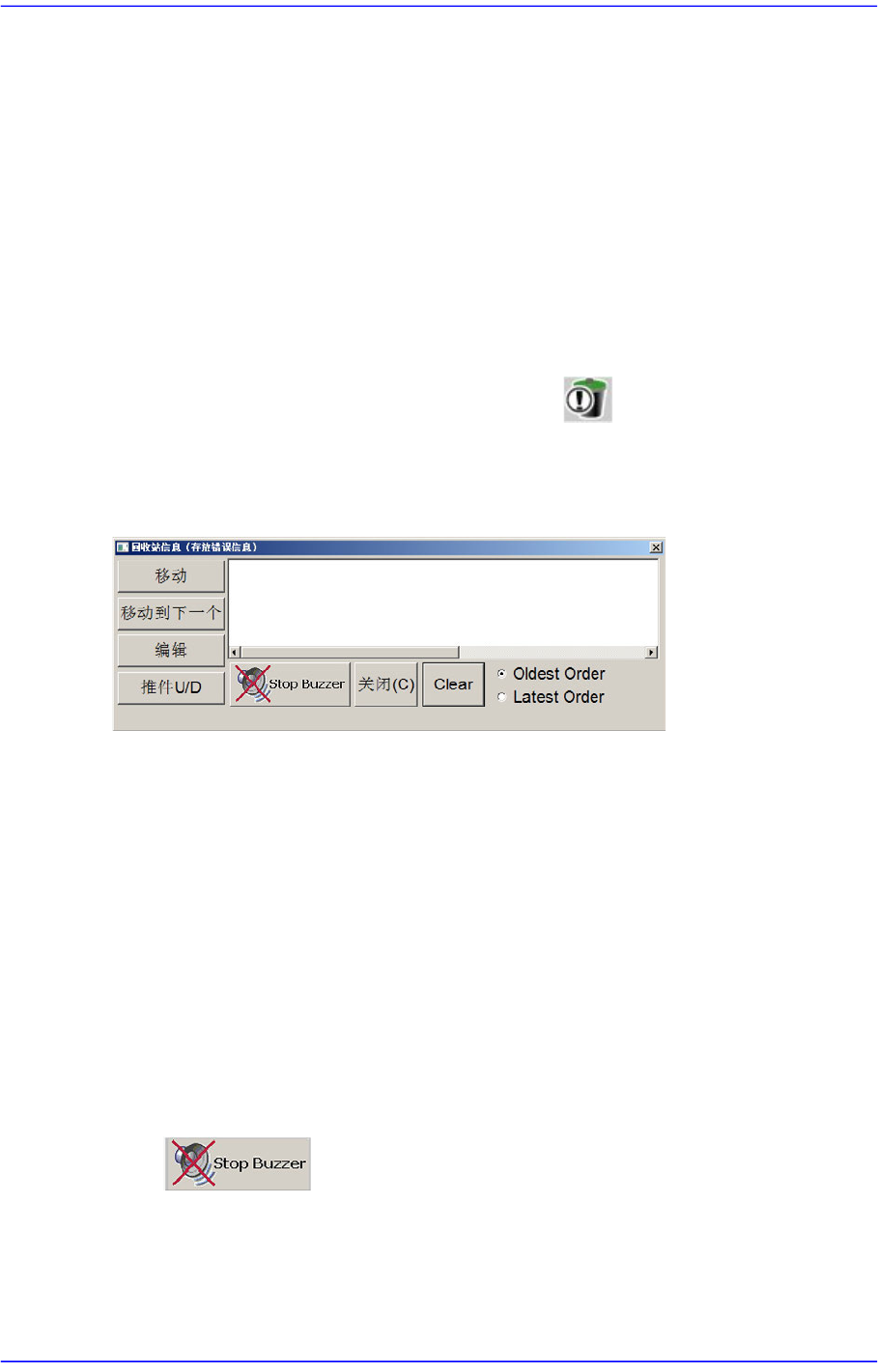

4.9 “Dump Information(Place Error Information)”
对话框
<移动>键
把Fiducial Camera移动到发生了错误的喂料器的位置。
<Move Next>键
发生了几个错误时，把Fiducial Camera移动到发生了下一个错误的喂料器的位
置。
<Edit>键
可以打开“Feeders”对话窗口后针对Tape Feeder、Stick Feeder及Tray Feeder的相
关数据进行编辑。详细内容请参阅“8.1 Feeder [F4] (8-1
页
)”。
<推动 上/下>键
在列表框中选择发生错误的喂料器后进行Feeding。
< >键
可以使蜂鸣器停止鸣叫。
<关闭>按钮
不适用变更事项终止相应对话框。
4-26
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<Clear> 按钮
把元件与供料器的相关内容从提示窗口删除。
<Oldest Order> 选项按钮
把元件与供料器的相关内容按照时间较久的顺序显示到提示窗口。
<Latest Order> 选项按钮
把元件与供料器的相关内容按照最近发生的顺序显示到提示窗口。
4.9. 抛掉所有零件 (Part Dump All)
把所有吸附在磁头部的部件扔到回收站时使用。

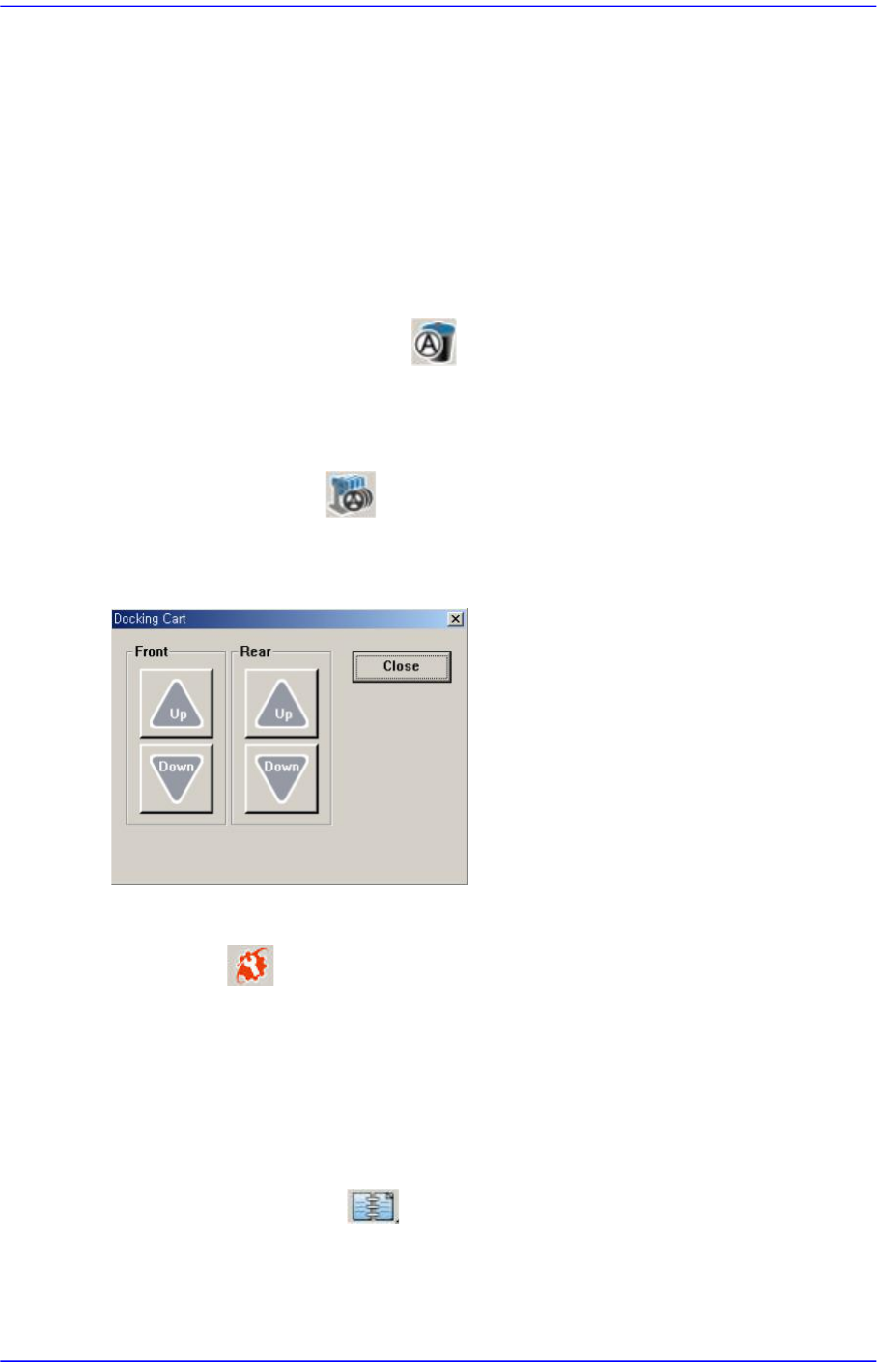

4.10. 飞达车 (Docking Cart)
当自动换料台车适用于装备时，为操作前面或后面的自动换料台车而使用。自动换
料台车是选项。
4.11. PM Manager
PM Manager是在运行设备的应用软件MMI(Man-Machine Irterface)设备维护时使用
的管理菜单。通过PM Manager确认需要检查项目的检查周期, 通过预约检查功能可
以更效率地管理设备。 详细事项参考“Administrator’s Guide
附录
” 的 “
附录
. PM
Manager”。
4.12. 数据记录 (Data Logging)
记录并管理与设备的使用有关的各种事项时使用。设备发生问题时，利用此处记录
的记录文件为掌握问题的原因，解决问题时使用。
