6-4 Advanced Chip Shooter DECAN S2 Admin i s trator’s Guide 示教完两个点后， 按下 ” 输入 ” 键就结 束初始角度的示教。 <5. 贴装原点 > 领域 设定 PCB 的安 装 原点 。 此 原点定义为从 S ystem 的 PCB Origin 到 PCB 基板贴装原 点之间的距离。 以设置的坐标为基准设置进行作业的 Board 的基准 点。 一般定为与 St…
6-3
Board
定义
备注 要补正时需要同时满足以下的条件。
PCB搬入到流水线的作业站
使用者模式不处于‘作业者’的状态时
设置2点以上的PCB基准标
<示教…> 按钮
有基准点标记数据时变成活性状态。
此按钮执行示教PCB初始角度的功能，单击时依次显示以下画面。
示教PCB的初始角度时，示教PCB上横向平行位置的2个点，竖向平行位置
的2个点就可以自动计算出PCB的初始角度。
示教PCB上横向，竖向平行位置的2个点中的第一点。示教后，按下” 输入”
键时显示以下画面。
示教PCB上横向，竖向平行位置的2个点中的第二点。示教后，按下” 输入”
键时显示以下画面。
6-4
Advanced Chip Shooter DECAN S2 Administrator’s Guide
示教完两个点后，按下” 输入” 键就结束初始角度的示教。
<5. 贴装原点> 领域
设定PCB的安装原点。 此原点定义为从System的PCB Origin到PCB基板贴装原
点之间的距离。以设置的坐标为基准设置进行作业的Board的基准点。
一般定为与Stopper距离较近的模式。
[Case 1 - 使用Board Stop]
Array 板时很难适用
[Case 2 - 使用PCB Pattern]
Array 板时容易适用
6-5
Board
定义
<原点X> 编辑框
设定PCB安装原点的X坐标。
<原点Y> 编辑框
设定PCB安装原点的Y 坐标。在<原点X>或<原点Y>单击光标，再单击<8.
示教>领域的” 移动” 或” 得到”按钮时， 可以利用在组合框中选择的组合框
进行贴装原点的示教。

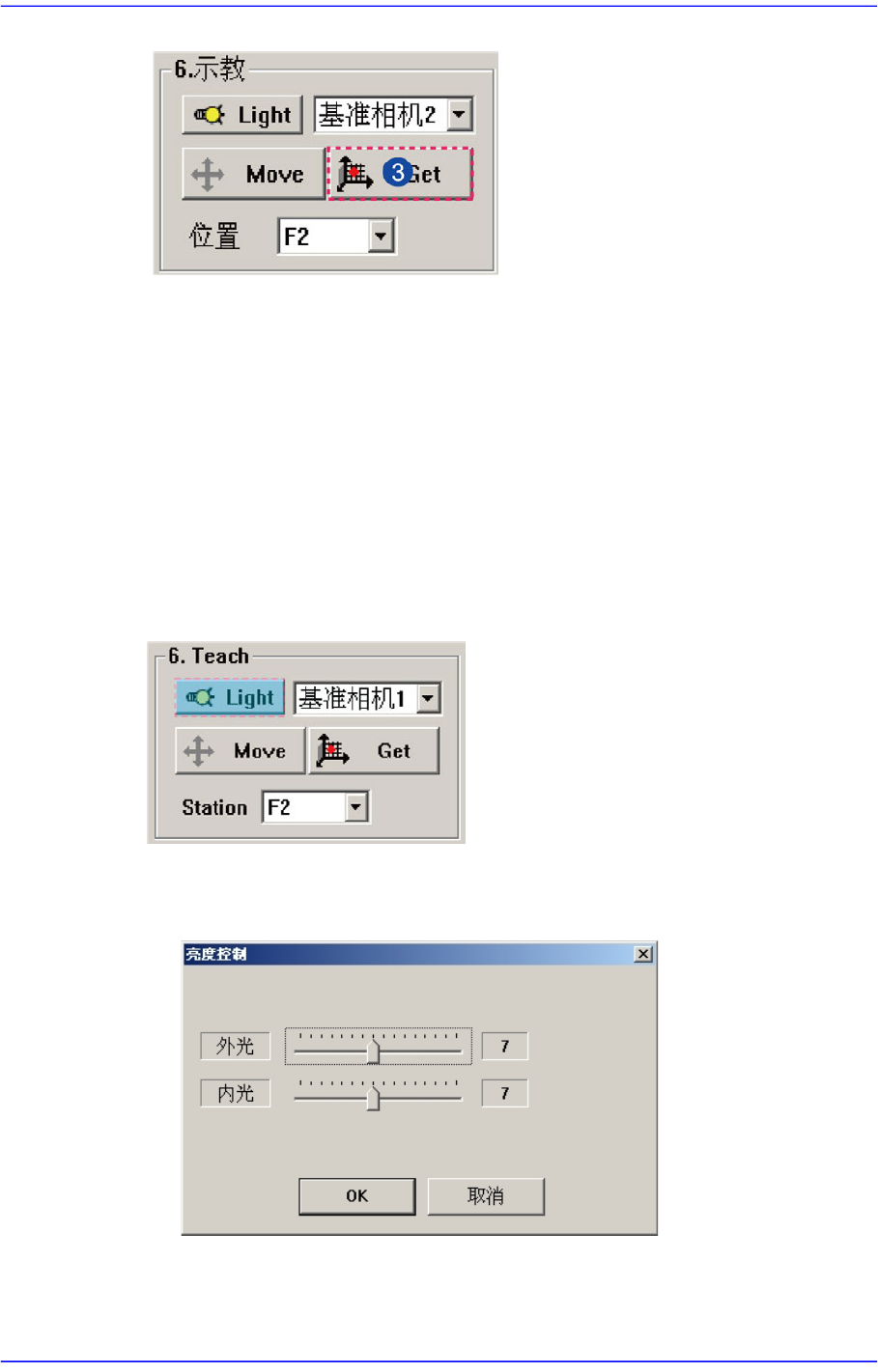

<6. 示教> 领域
用于回转XY, Z轴驱动电动机在组合框中选择的对象移动到指定的坐标位置或
用于获取当前坐标位置。
<Light> 按钮
设定识别部品用Fiducial 照相机的照明度。按下此按钮时，显示以下画面。
组合框
用于回转XY, Z轴驱动电动机选择移动到指定坐标位置的对象或用于选择想
