6-32
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<测试> 按钮
利用已设定的标记的数据检查标记。通过它可以确认设定值是否正确。成功地
结束检查后显示以下的信息框。检查失败时，显示以下的信息框。
<确定> 按钮
储存坏标记的数据后，关闭” 坏点位置” 对话框。坏点位置
<取消> 按钮
不储存坏标记的数据直接关闭”坏点位置 ”对话框。
6-33
Board
定义
6.5. 接受标记(Accept Mark)设置
用来区分安装s的PCB的合格与否的标记为 坏标记。坏标记 对不合格品作标记，但
可接受标记对不合格不作标记，同时设备只对可接受标记标记的PCB进行作业。

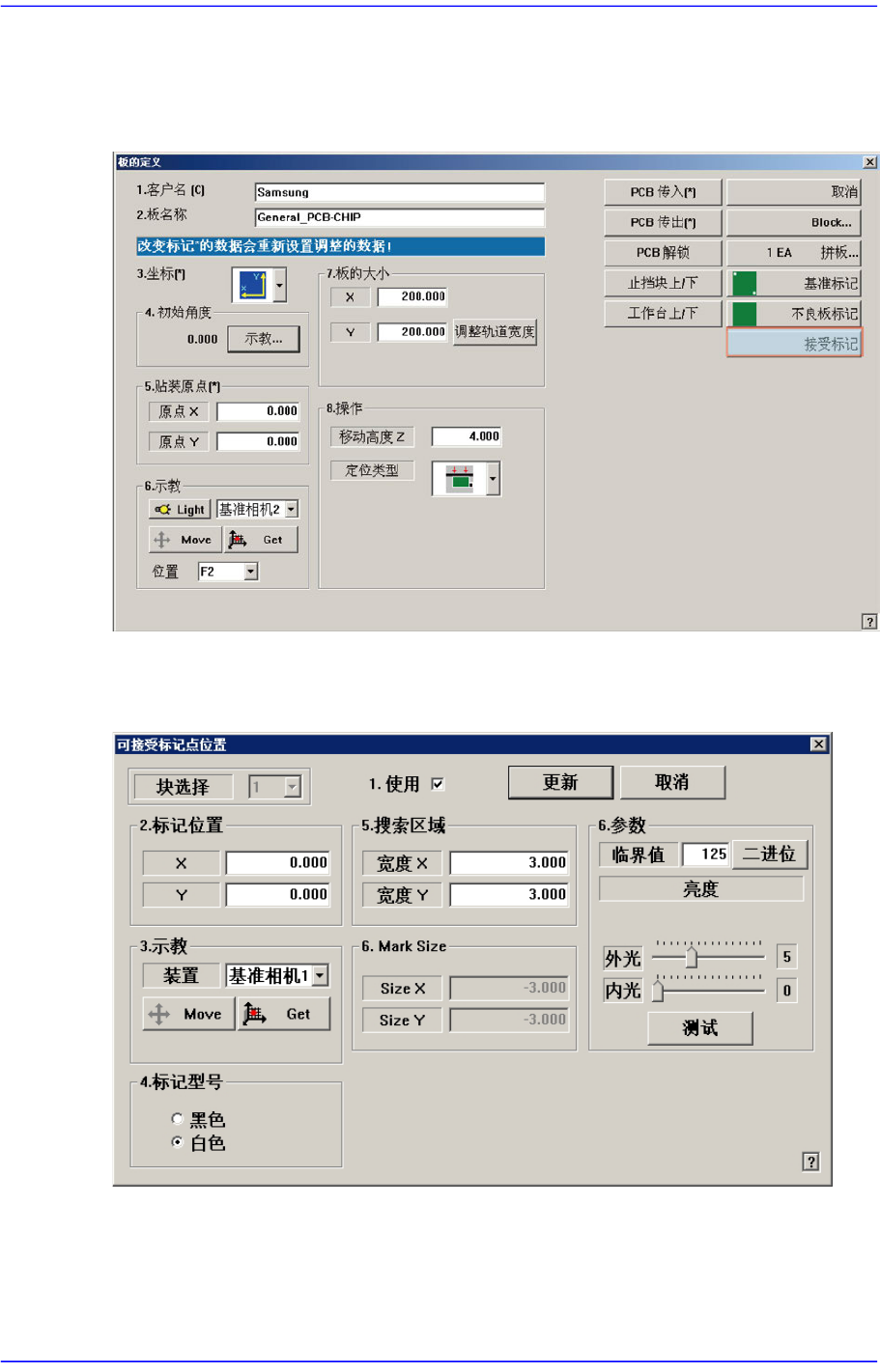

点击<接受标记 >按钮时，显示以下编辑可接受标记数据的对话框。
图
6.8
可接受标记点位置
”
对话框
(
使用中状态
)
<Block Select> 组合框
Multi PCB时
在‘基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
6-34
Advanced Chip Shooter DECAN S2 Administrator’s Guide
Block PCB时
选择要设置的模型后，请设置其他的项目。
<1. 使用> 选择框
选择可接受标记的检查与否，或检查时使用。
<2. 标记位置> 领域
显示Accept Mark的坐标。
<3. 示教> 按钮
示教Accept Mark偏移。
<4. 标记型号> 领域
选择可接受基准点的颜色。可选择的可接受基准点的颜色如下。
黑色: 标记比周边暗的情况。
白色: 标记比周边亮的情况。
<5. 搜索区域> 领域
设定需检查 可接受基准点 的领域。它的主要使用目的为在一些特殊的PCB的周
围有类似标记的形状而防碍识别时，限定其检查范围。
<宽度X> 编辑框
设定在X轴的方向的检查范围。一般设定为6 mm。
<宽度Y> 编辑框
设定在Y轴的方向的检查范围。一般设定为6 mm。
<6. Mark Size> 领域
显示Accept Mark的size。
<Size X> 编辑框
显示Accept Mark的宽度。将根据<5. 搜索区域> 领域 <宽度X> 编辑框的设
定值变更大小。
<Size Y> 编辑框
显示Accept Mark的高度。将根据<5. 搜索区域> 领域 <宽度Y> 编辑框的设
定值变更大小。
<7. 参数> 领域
<门槛> 编辑框
通过SMVision’窗口显示的影象由各个像素构成。各个像素因显示亮度不
同，有 0~255的固有值。在这里‘Threshold Value’是指区分各个像素识别成白
色还是黑色的临界值。即检查 Accept Mark时，决定形象像素黑或白的临界
值。
