6-41 Board 定义 <T est> 按钮 可确认读取的 Barcode 数据可否使用。 T est 成功则显示如下窗口。 T est 失败则 显示如下窗口。 < 更新 > 按 钮 保存条码设置数据后关闭 “ 条码 位置 ” 对话框。 < 取消 > 按钮 不保存 Barcode 设置数据 后关闭 “Barcode 位置 ” 对话框。
6-40
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<Data Matrix> 选项按钮
固定大小的四角形模块信息储备方式的Barcode。
<QR Code> 选项按钮
纵横两方向信息储备方式的Barcode。
<5. Search Area> 领域
在相机获取的形象中设置检查2D Barcode存在与否领域的大小。
<Width> 编辑框
设置X轴方向检查的范围。一般设置为8 mm。
<Height> 编辑框
设置Y轴方向检查的范围。一般设置为8 mm。
<6. Data Matrix Parameter> 领域
<Size> 领域
<Width> 编辑框
设置2D Barcode的X轴大小。一般设置为4 mm。
<Height> 编辑框
设置2D Barcode的Y轴大小。一般设置为4 mm。
<Shape>领域
<SQUARE> 选项按钮
设置正四角形方式的Barcode。
<Rectangle> 选项按钮
设置直四角形Barcode。
<7. Bar Code Color > 领域
<White > 选项按钮
Barcode比周边亮的情况
<Black > 选项按钮
Barcode比周边暗的情况。
<8. Parameter > 领域
< Score > 编辑框
设置形象分析时决定2D B
arcode存在与否的基准。建议值为6
00。
<Light >领域
设置检查Barcode时的照明值。一般设置为5，建议根据Barcode的状态适当
进行调整。
6-41
Board
定义

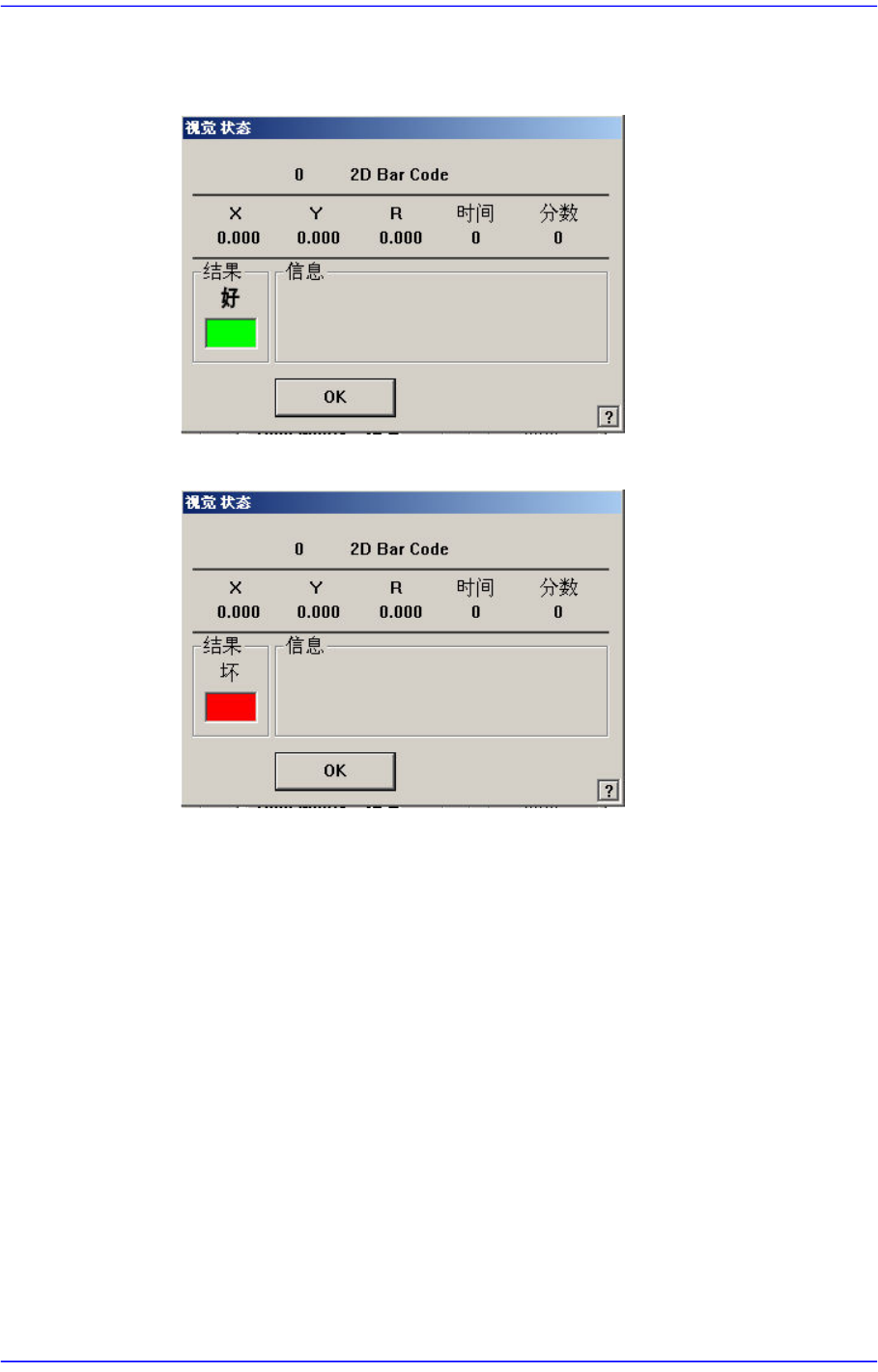

<Test>按钮
可确认读取的Barcode数据可否使用。Test成功则显示如下窗口。
Test失败则显示如下窗口。
<更新> 按钮
保存条码设置数据后关闭“条码位置”对话框。
<取消>按钮
不保存Barcode设置数据 后关闭“Barcode 位置”对话框。
6-42
Advanced Chip Shooter DECAN S2 Administrator’s Guide

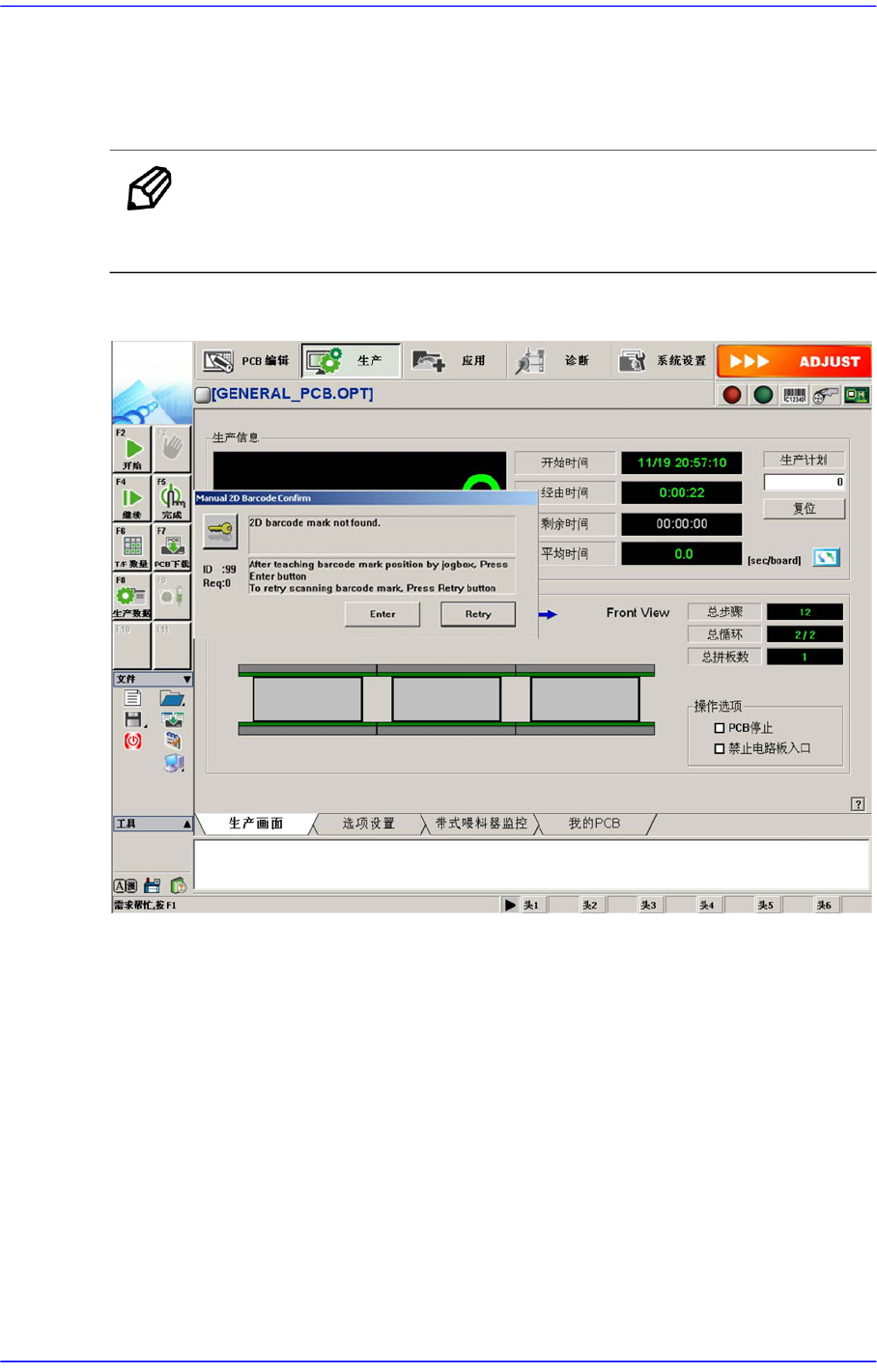

6.6.3. Manual 2D Barcode Confirm对话框
2D Barcode 功能使用时，在自动生产中如果发生2D Barcode识别故障，此时按设备
操作面板的‘STOP’ 按钮则显示如下鼓掌措施画面。
备 注 为了激活如下画面必须先执行System Constant设置。如果要在自
动生产中采取故障措施，请与本公司CS或代理店进行咨询。
图
6.11 Manual 2D Barcode Confirm
对话框
<Enter> 按钮
利用Jogbox把示教相机移动到Barcode位置后点击此按钮重新选定Barcode位
置。
<Retry> 按钮
执行‘Barcode Position’对话框重新示教Barcode位置后执行识别测试。详细事项
请参照“6.6.2 Barcode Position”。
<Manual Confirmation> 领域
手动输入2D条形码的信息以针对识别错误采取措施。
<Confirm> 按钮
在上面的编辑框输入2D条形码信息后单击该键时，可以手动输入2D条形码
