6-48 Advanced Chip Shooter DECAN S2 Admin i s trator’s Guide 在 <Block T ype> 组合框 选择 T op / B ottom T ype 类型时。 如果你点击 <T op / B tm M a rk. . .> 按钮， 类似于下面的 PCB 似乎设置模型类型对话框。 备 注 在 <3 。 块类型 > 的 <PCB 座组合框 …
6-47
Board
定义
<4. Block Position> 领域
在<3. Block Type> 组合框选择Block PCB的类型时.

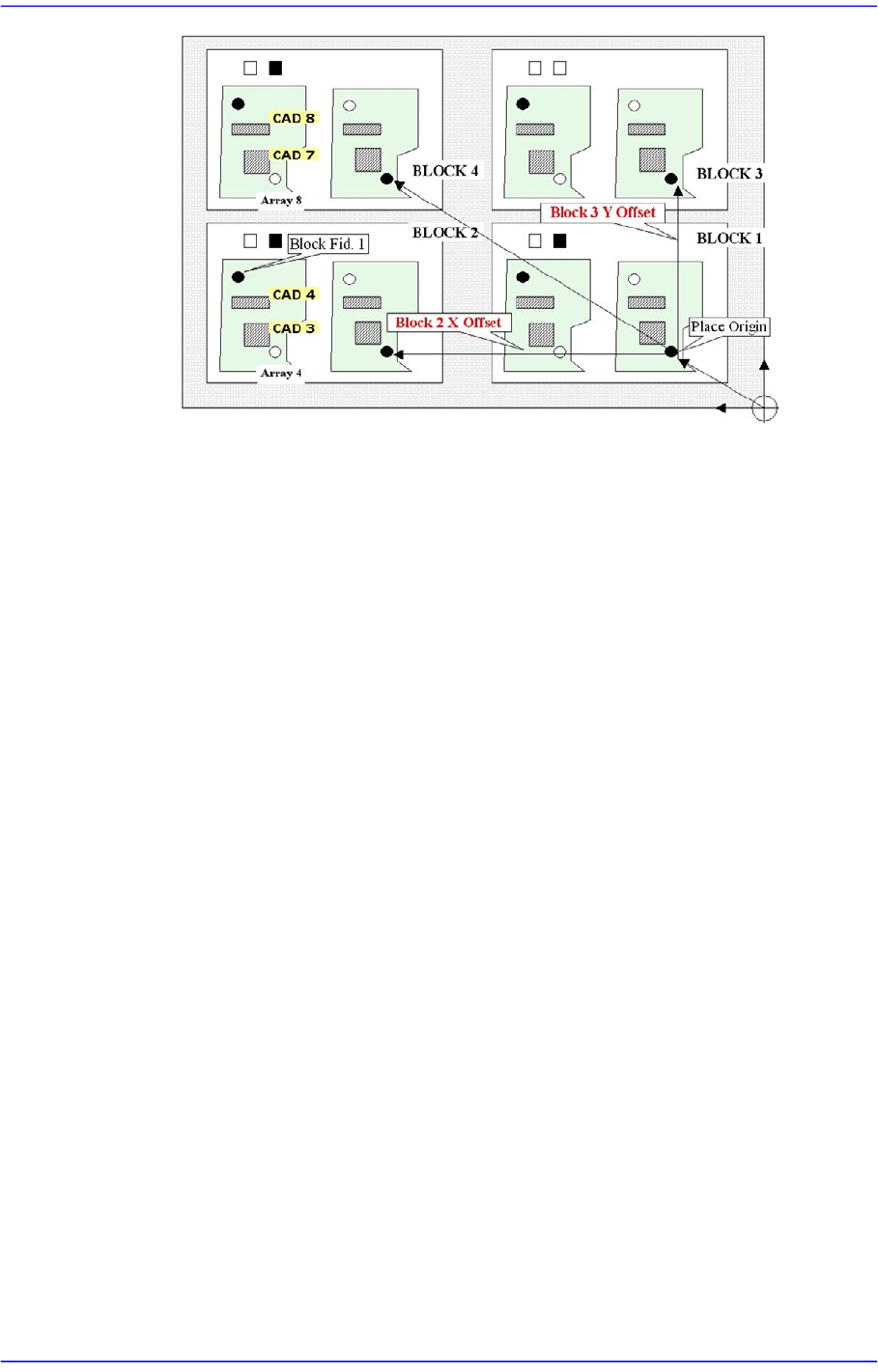

显示各Block贴装原点的偏移坐标。不对对应Block进行作业时，请选择<Skip>
列。
<5. 示教> 领域
只有在<Model Type>组合框中选择Block PCB类型时显示在对话框。
示教各Block的贴装原点偏移。确认通过Block Offset示教自动设置的各Block贴
装原点偏移坐标，若位置不同请进行修改。
各Block贴装原点偏移的示教顺序
选择Block PCB搬入的作业站相应的fiducial camera。
在<4.Model Position>领域选择Block贴装原点偏移坐标。
单击<移动>按钮移动到当前设置的相应位置。
单击<登录坐标>按钮输入当前的坐标。
<更新> 按钮
保存相关PCB模型设置数据后关闭”PCB模型”对话框。
<取消> 按钮
不保存相关PCB模型设置数据关闭”PCB模型”对话框。
6-48
Advanced Chip Shooter DECAN S2 Administrator’s Guide

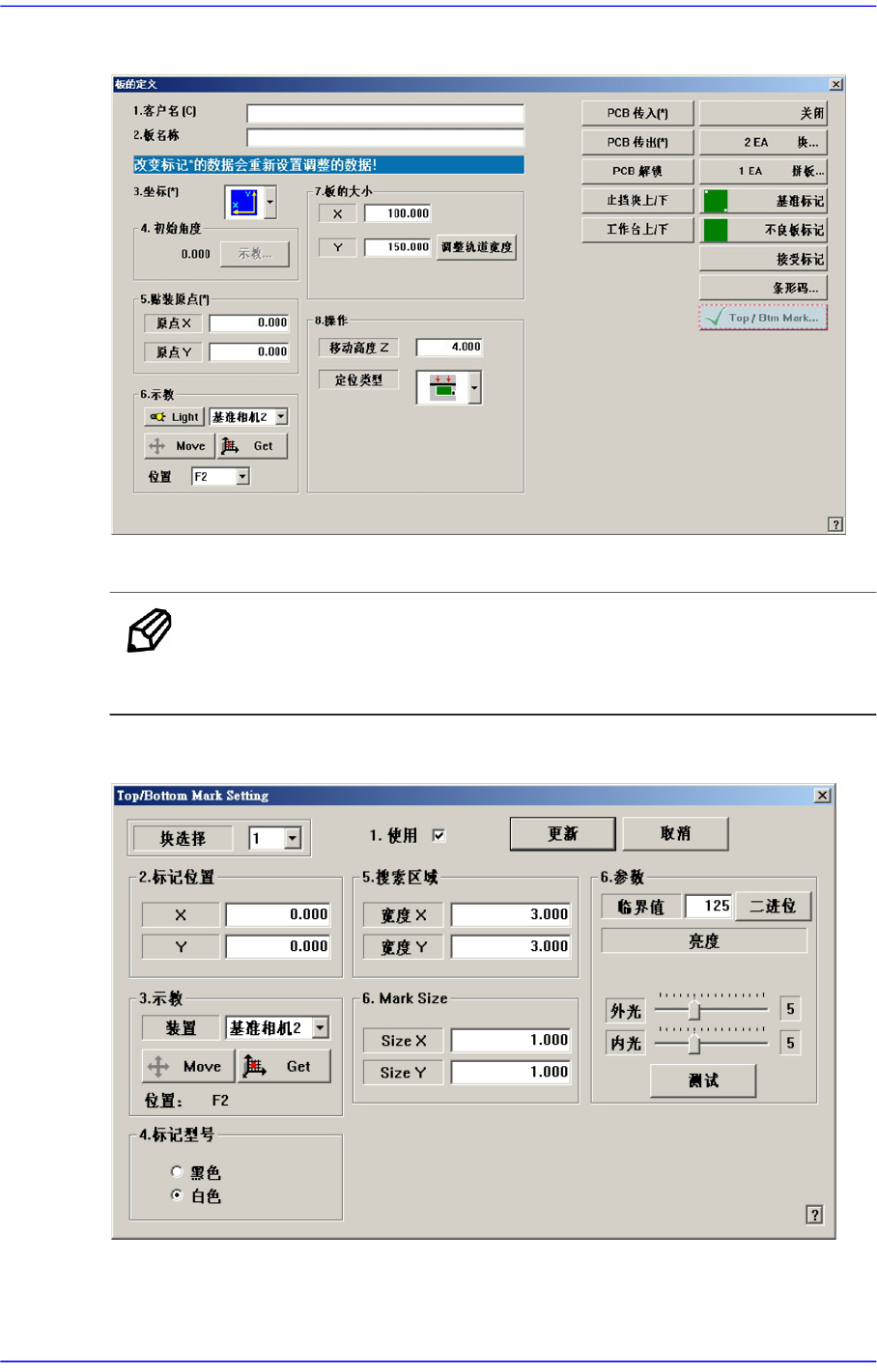

在<Block Type> 组合框选择Top / Bottom Type类型时。
如果你点击<Top / Btm Mark...>按钮，类似于下面的PCB似乎设置模型类型对话框。
备 注 在<3。块类型>的<PCB座组合框>对话框，如果你选择顶/底类
型组合框中，将启用<Top / Btm Mark...>按钮。
图
6.13 “Top / Bottom Mark Setting”
对话框
<Block Select> 组合框
Multi PCB时
6-49
Board
定义
在‘基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
Block PCB时
选择要设置的模型后，请设置其他的项目。
<1. 使用> 选择框
选择可Top / Bottom Mark的检查与否，或检查时使用。
<2. 标记位置> 领域
显示Top / Bottom Mark的坐标。
<3. 示教> 按钮
示教Top / Bottom Mark偏移。
<4. 标记型号> 领域
选择可接受基准点的颜色。可选择的可接受基准点的颜色如下。
黑色: 标记比周边暗的情况。
白色: 标记比周边亮的情况。
<5. 搜索区域> 领域
设定需检查 可接受基准点 的领域。它的主要使用目的为在一些特殊的PCB的周
围有类似标记的形状而防碍识别时，限定其检查范围。
<宽度X> 编辑框
设定在X轴的方向的检查范围。一般设定为6 mm。
<宽度Y> 编辑框
设定在Y轴的方向的检查范围。一般设定为6 mm。
<6. Mark Size> 领域
设置顶部/底部的标记在X, Y方向的尺寸。
<Size X> 编辑框
Top / Bottom Mark的X方向尺寸(mm单位)
<Size Y> 编辑框
Top / Bottom Mark的Y方向尺寸(mm单位)
备 注 的顶部/底部标记的形状不限于方形或圆
的顶部/底部标志的最小尺寸如下：
在一个正方形的情况下：水平，垂直角度0.5毫米以上
在一轮轮的情况：一个直径为0.5mm以上
